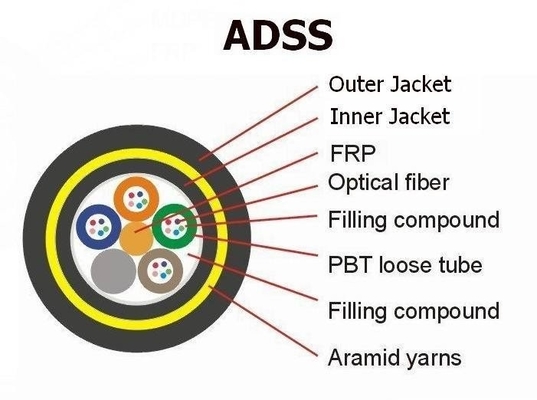

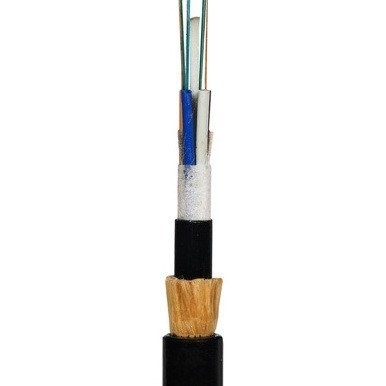

Das ADSS-Kabel besteht aus einem losen Rohr, das mit 250 μm Fasern in ein loses Rohr aus hochmodulärem Kunststoff gefüllt wird.Die Rohre (und Füllstoffe) sind um ein FRP (faserverstärktes Kunststoff) als nichtmetallisches zentrales Festigkeitselement in einen kompakten und kreisförmigen Kabelkern befestigtNachdem der Kabelkern mit Füllstoff gefüllt ist, wird er mit einer dünnen PE- (Polyethylen-) Innenhülle bedeckt.Nach der Aufbringung einer Strangschicht aus Aramidgarnen über die Innenhülle als FestigkeitsfaktorDas Kabel ist mit einer PE- oder AT-Außenhülle (Anti-Tracking-Hülle) versehen.
Bei der Konzeption des ADSS-Kabels wird der tatsächliche Zustand der Oberleitungen berücksichtigt.Für Stromleitungen mit einer Leistung von 110 kV oder mehrDie spezielle Konstruktion der Aramidmenge und des Stranding-Verfahrens kann die Anforderungen an verschiedene Spannweiten erfüllen.
Volldielektrisches, selbsttragbares Luftfaseroptikkabel, ohne Metallmaterial in der Struktur
Große Anzahl an Faserkernen, leichtes Gewicht, kann mit Stromleitung installiert werden, Ressourcen sparen
Ein High-Tensile-Strength-Aramid-Material annehmen, um starke Spannungen zu widerstehen und zu verhindern, dass Muscheln und Schüsse
Kleine thermische Ausdehnung, die Variation des Bogen der Kabelleitung ist gering, wenn sich die Temperatur stark ändert
Doppelschicht aus Aramidgarn als Festigkeitsbestandteil, für die harte Umgebung, wie die Salzseenregion in großer Höhe oder die Linie mit einer Spannweite von mehr als 800 Metern
Drei Schichten Hülle, PE/AT als Außenmantel
Spezifikationen
| Anzahl der Kabelfasern | / | 2 ~ 30 | 32 bis 60 | 62 bis 72 | |||
| Struktur | / | 1 + 5 | 1 + 5 | 1 + 6 | |||
| Faserstil | / | G.652D | |||||
| Zentrale Stärke | Material | mm | FRP | ||||
| Durchmesser (Durchschnitt) | 1.5 | 1.5 | 2.1 | ||||
| Lockerröhre | Material | mm | PBT | ||||
| Durchmesser (Durchschnitt) | 1.8 | 2.1 | 2.1 | ||||
| Stärke (durchschnittlich) | 0.32 | 0.35 | 0.35 | ||||
| Maximaler Faseranteil pro losem Rohr | 6 | 12 | 12 | ||||
| Farbe der Rohre | Vollständige Farbkennzeichnung | ||||||
| Überlänge der Fasern | % | 0.7 bis 0.8 | |||||
| Wasserdichtigkeit | Material | / | Kabelgel | ||||
| Innerer Sehath | Material | mm | MDPE | ||||
| Innenhülle | 0.9 mm | ||||||
| Nichtmetallische Verstärkungsbestandteile | Material | / | Aramidgarne | ||||
| Außenhülle | Material | mm | MDPE | ||||
| Außenhülle | 10,8 mm | ||||||
| Kabeldurchmesser (durchschnittlich) | mm | 10.9 | 11.5 | 12.1 | |||
| Kabelgewicht (ungefähr) | in kg/km | 95 | 110 | 120 | |||
| Kabelsektionsfläche | mm2 | 93.31 | 103.87 | 114.99 | |||
| Verstärkungskoeffizient (max) | 1310 nm | dB/km | 0.35 | ||||
| 1550 nm | 0.21 | ||||||
| Nennziehfestigkeit ((RTS) | kn | 6 | |||||
| Maximal zulässige Spannung (MAT) | kn | 2.5 | |||||
| Jahresdurchschnittliche Betriebsspannung (EDS) | kn | 3.2 | |||||
| Modul von Young | Kn/mm2 | 7.8 | |||||
| Koeffizient der thermischen Ausdehnung | 10-6/°C | 9 | |||||
| Zerschlagfestigkeit | Langfristig | N/100 mm | 1100 | ||||
| Kurzfristig | 2200 | ||||||
| Erlaubnis Biegeradius | statisch | mm | 15 der OD | ||||
| dynamisch | 20 von OD | ||||||
| Temperatur | Bei der Legerei | °C | -20 ~ +60 | ||||
| Lagerung und Transport | -40 ~ +70 | ||||||
| Laufen | -40 ~ +70 | ||||||
| Anwendungsbereich | Geeignet für Spannung unter 110 kV, Windgeschwindigkeit unter 25 m/s, Eisschutz 5 mm | ||||||
| Kabelmarkierungen |
Unternehmensbezeichnung ADSS-××B1-PE-100M DL/T 788-2001 ××××M Jahr (oder auf Wunsch des Kunden) |
||||||
Anmerkung:Dieses Datenblatt kann nur als Referenz dienen, aber nicht als Ergänzung zum Vertrag.
Das Kabel wird in Längen geliefert, wie in PI angegeben oder nach Bedarf.Der Mindestfassendurchmesser der Trommel darf nicht weniger als das 30-fache des Kabeldurchmesser sein..
Die Kabelenden werden mit Kunststoffschutzkappen versiegelt, um Wasserdurchdringung zu verhindern.Ein Abschlussprüfungsbericht mit Daten über die Dämpfungsleistung für jede Faser wird in der Trommel befestigt..
