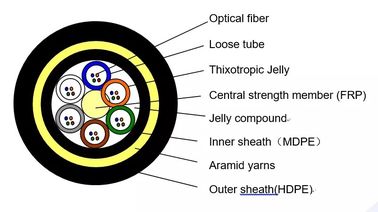

Das ADSS-Kabel besteht aus einem losen Rohr, das mit 250 μm Fasern in ein loses Rohr aus hochmodulärem Kunststoff gefüllt wird.Die Rohre (und Füllstoffe) sind um ein FRP (faserverstärktes Kunststoff) als nichtmetallisches zentrales Festigkeitselement in einen kompakten und kreisförmigen Kabelkern befestigtNachdem der Kabelkern mit Füllstoff gefüllt ist, wird er mit einer dünnen PE- (Polyethylen-) Innenhülle bedeckt.Nach der Aufbringung einer Strangschicht aus Aramidgarnen über die Innenhülle als FestigkeitsfaktorDas Kabel ist mit einer PE- oder AT-Außenhülle (Anti-Tracking-Hülle) versehen.
Bei der Konzeption des ADSS-Kabels wird der tatsächliche Zustand der Oberleitungen berücksichtigt.Für Stromleitungen mit einer Leistung von 110 kV oder mehrDie spezielle Konstruktion der Aramidmenge und des Stranding-Verfahrens kann die Anforderungen an verschiedene Spannweiten erfüllen.
Eigenschaften
Spezifikationen
| Anzahl der Kabelfasern | / | 2 ~ 30 | 32 bis 60 | 62 bis 72 | |||
| Struktur | / | 1 + 5 | 1 + 5 | 1 + 6 | |||
| Faserstil | / | G.652D | |||||
| Zentrale Stärke | Material | mm | FRP | ||||
| Durchmesser (Durchschnitt) | 1.5 | 1.5 | 2.1 | ||||
| Lockerröhre | Material | mm | PBT | ||||
| Durchmesser (Durchschnitt) | 1.8 | 2.1 | 2.1 | ||||
| Stärke (durchschnittlich) | 0.32 | 0.35 | 0.35 | ||||
| Maximaler Faseranteil pro losem Rohr | 6 | 12 | 12 | ||||
| Farbe der Rohre | Vollständige Farbkennzeichnung | ||||||
| Überlänge der Fasern | % | 0.7 bis 0.8 | |||||
| Wasserdichtigkeit | Material | / | Kabelgel | ||||
| Innerer Sehath | Material | mm | MDPE | ||||
| Innenhülle | 0.9 mm | ||||||
| Nichtmetallische Verstärkungsbestandteile | Material | / | Aramidgarne | ||||
| Außenhülle | Material | mm | MDPE | ||||
| Außenhülle | 10,8 mm | ||||||
| Kabeldurchmesser (durchschnittlich) | mm | 10.9 | 11.5 | 12.1 | |||
| Kabelgewicht (ungefähr) | in kg/km | 95 | 110 | 120 | |||
| Kabelsektionsfläche | mm2 | 93.31 | 103.87 | 114.99 | |||
| Verstärkungskoeffizient (max) | 1310 nm | dB/km | 0.35 | ||||
| 1550 nm | 0.21 | ||||||
| Nennziehfestigkeit ((RTS) | kn | 6 | |||||
| Maximal zulässige Spannung (MAT) | kn | 2.5 | |||||
| Jahresdurchschnittliche Betriebsspannung (EDS) | kn | 3.2 | |||||
| Modul von Young | Kn/mm2 | 7.8 | |||||
| Koeffizient der thermischen Ausdehnung | 10-6/°C | 9 | |||||
| Zerschlagfestigkeit | Langfristig | N/100 mm | 1100 | ||||
| Kurzfristig | 2200 | ||||||
| Erlaubnis Biegeradius | statisch | mm | 15 der OD | ||||
| dynamisch | 20 von OD | ||||||
| Temperatur | Bei der Legerei | °C | -20 ~ +60 | ||||
| Lagerung und Transport | -40 ~ +70 | ||||||
| Laufen | -40 ~ +70 | ||||||
| Anwendungsbereich | Geeignet für Spannung unter 110 kV, Windgeschwindigkeit unter 25 m/s, Eisschutz 5 mm | ||||||
| Kabelmarkierungen |
Unternehmensbezeichnung ADSS-××B1-PE-100M DL/T 788-2001 ××××M Jahr (oder auf Wunsch des Kunden) |
||||||
Anmerkung: Dieses Datenblatt kann nur als Referenz dienen, aber nicht als Ergänzung zum Vertrag.
Verpackung und Versand
Das Kabel wird in Längen geliefert, wie in PI angegeben oder nach Bedarf.Der Mindestfassendurchmesser der Trommel darf nicht weniger als das 30-fache des Kabeldurchmesser sein..
Die Kabelenden werden mit Kunststoffschutzkappen versiegelt, um Wasserdurchdringung zu verhindern.Ein Abschlussprüfungsbericht mit Daten über die Dämpfungsleistung für jede Faser wird in der Trommel befestigt..
Dongguan TW-SCIE Co., Ltd. ist auf die Entwicklung vonHerstellung und Verkauf von Glasfaserkommunikationsprodukten und integriert sich mit unabhängigen Hightech-Unternehmen mit Einfuhr- und Ausfuhrrechten.
Dongguan TW-SCIE Co., Ltd. ist eine Hightech-Unternehmensgruppe in China, die sich mit eigenen Rechten als Importeur und Exporteur für Kommunikationsunternehmen engagiert.
Seit seiner Gründung, high quality products and strong co-operations have enabled the enterprise to stably and rapidly grow into a specialized communication manufacturer which supplying and engineering service can provide the most complete product line-up and specifications in the fiber and cable industry of China.
Das Unternehmen verfügt über eine Reihe von treuen, intelligenten und gewissenhaften Talenten, während wir uns bemühen, die weltweit fortschrittliche Technologie zu verfolgen.Wir haben Beziehungen zu vielen wissenschaftlichen Forschungsakademien.
Häufig gestellte Fragen
F1: Wo befindet sich Ihre Fabrik?
A1: Unsere Fabrik befindet sich in der Stadt DONGGUAN, Provinz GUANGDONG, China.
F2: Wie lange macht Ihr Unternehmen das schon?
A2: Mehr als 20 Jahre. Wir produzieren nicht nur Glasfaserkabel, sondern auch Glasfaser und verwandte Werkzeuge.
Q3Was ist mit der Qualität des Kabels?
A3: Unsere Fabrik ist von ISO9001 Qualitätsmanagementsystem genehmigt und enthält STARF, CE, CPR, TLC Zertifizierungen auf der Liste.Wir haben eine Reihe von Geräten und Instrumenten, um zuverlässige Qualität unserer Produkte zu gewährleisten.
Q4Kannst du Kabel nach unseren Anforderungen herstellen?
A4: Natürlich. Wir können verschiedene Arten von Produkten nach Ihren Anforderungen zu vernünftigen Preisen liefern.
Q5:Akzeptieren Sie die OEM-Bestellung und wie viele ist die MOQ?
A5:Ja, wir begrüßen Ihre OEM-Bestellung herzlich. Um die Zufriedenheit des Kunden zu erreichen, akzeptieren wir die Musterbestellung, auch ein Stück.
Bitte kontaktieren Sie uns für Zusammenarbeit und exzellenten Service.
