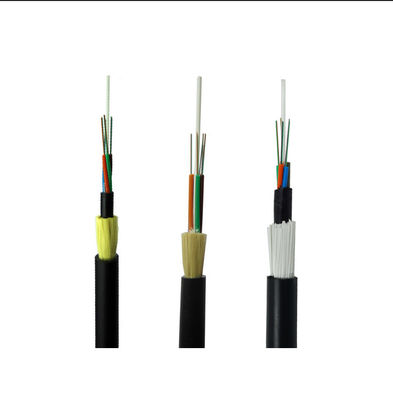

Nichtmetallisches, selbsttragbares ADSS-Faserkabel mit 12 Kernen
Beschreibung des Produkts
Dieses Single-Mode-Kabel 2/4/6/8/12/24/48/96 ist für die Außeninstallation geeignet.Leichtgepanzerte Struktur mit Amaid-Garn-Botschafter macht Single Mode Kabel 2/4/6/8/12/24/48/96 Kern ADSS Glasfaserkabel selbst Schwerkraft.
Diese Spezifikation deckt die Anforderungen an das vollständig dielektrische selbsttragende Glasfaserkabel (ADSS), das dem Kunden zur Verwendung außerhalb der Anlage geliefert werden soll.
Das Glasfaserkabel muss den Anforderungen dieser Spezifikation entsprechen und in der Regel den neuesten Normen entsprechen oder besser sein:
ITU-T G.650: Definitionen und Prüfmethoden für lineare, deterministische Eigenschaften von Ein-Modus-Fasern und Kabeln
ITU-T G.652.D: Eigenschaften einer einmodischen Glasfaser und eines Kabels
IEC 60793-2-50 B1.3: Abschnittsspezifikation für Einzelmodusfasern der Klasse B
IEEE Std 1222TM, IEEE-Standard für alle dielektrische selbsttragende Glasfaserkabel.
Spezifikationen
Allgemeine Angaben
| Typ des Kabels | ADSS |
| Art der Faser | G652D |
| Anwendung | Fernkommunikation, LAN im Hochspannungsbereich oder Zugang zu einem Telekommunikationsnetz; |
| empfohlene Installationsmethoden | Leistungstransmissionssystem, hohe Donnerflächen und hohe elektromagnetische Inferenz |
| Umwelt | Außen |
| Temperaturbereich | -40°C bis 70°C |
Spezifikationen für Fasern
| Technischer Parameter der ITU-T G.652D (B1.3) für einmodische Glasfaser | |||
| Optische Eigenschaften | |||
| Modusfelddurchmesser (MFD) |
1310 nm 1550 nm |
9.2 ± 0.4 100,4 ± 0.8 |
μm μm |
| Schnittwellenlänge (λcc) | ≤ 1260 | m | |
| Dämpfungskoeffizient |
1310 nm 1383 nm 1550 nm |
< 035 < 035 < 022 |
dB/km dB/km dB/km |
| Makrobeugenverlust | φ75 mm, 100 Kreise, bei 1550 nm | ≤ 01 | dB |
| Nicht-Einheitlichkeit der Dämpfung | ≤ 005 | dB | |
| Dispersionskoeffizient |
1288 bis 1339 nm 1271 bis 1360 nm 1550 nm |
≤ 3.5 ≤ 53 ≤ 18 Jahre |
PS/(nm.km) PS/(nm.km) PS/(nm.km) |
| Null-Dispersionswellenlänge | 1300 bis 1324 | m | |
| Maximal Nullverstreuungsneigung | ≤ 0093 | PS/(nm2.km) | |
| Gruppenbrechungsindex (typischer Wert) |
1310 nm 1550 nm |
1.466 1.467 |
|
| Geometrische Eigenschaft | |||
| Durchmesser der Verkleidung | 125.0±1.0 | μm | |
| Fehler bei der Konzentrizität des Kerns/der Verkleidung | ≤ 08 | μm | |
| Nicht kreisförmiges Verkleidungsmaterial | ≤ 10 | % | |
| Durchmesser der Beschichtung | 245.0±10 | μm | |
| Fehler bei der Konzentrizität der Verkleidung/Beschichtung | ≤ 120 | μm | |
| Nichtkreisförmige Beschichtung | ≤ 8 | % | |
| Durchmesser der farbigen Beschichtung | 250.0±15 | μm | |
| Mechanische Eigenschaften | |||
| Kürbeln (Radius) | ≥ 4 | m | |
| Belastungssicherung | > 069 | Durchschnitt | |
| Kraft der Beschichtungsstreifen |
Durchschnittswert Spitzenwert |
1.0-5.0 1.3-8.9 |
N N |
| Dynamische Spannungskorrosionsempfindlichkeit (n)dWert) | ≥ 20 | ||
StandardsCGeruchIch...Ausweis derFIber
| - Nein. Ich weiß nicht. | 1 | 2 | 3 | 4 | 5 | 6 |
| Farbe | Blau | Orangen | Grün | Braun | Schiefer | Weiß |
| - Nein. Ich weiß nicht. | 7 | 8 | 9 | 10 | 11 | 12 |
| Farbe | Rot | Schwarz | Gelb | Violett | Rosa | Wasser |

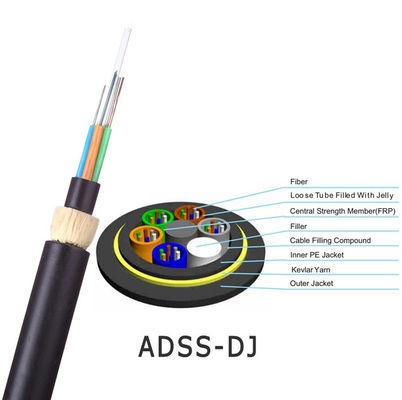

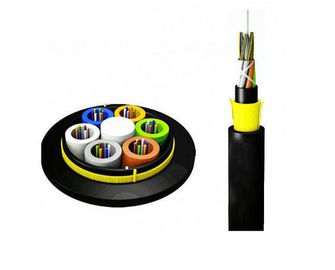

KabelDAusdruck
| Artikel 2 | Beschreibungen | ||
| Optische Faser ((G.652.D) | 12F | 24F | |
| Löse Röhre | Material | PBT (Polybutylenterephthalat) | |
| Fasern pro Röhre | 4 | 4 | |
| Zahlen | 3 | 6 | |
| Füllstange | Zahlen | 3 | 0 |
| Zentrale Stärke | Material | FRP (glasfaserverstärktes Kunststoff) | |
| Wassersperrmaterial | mit einem Durchmesser von mehr als 600 mm | ||
| Zusätzliche Stützungsmitglied | Garne aus Aramid | ||
| Außenhülle | Material | Schwarzes HDPE | |
| Stärke | Nennwert: 1,6 mm | ||
| Nenndurchmesser des Kabels (± 0,3 mm) | 10.0 | ||
| Kabelgewicht (kg/km) | 78 | ||
| Nennspannungsbelastung (RTS) | 4.5KN | ||
| Höchstbetriebsspannung (40% RTS) | 1.8KN | ||
| Alltäglicher Stress (15-25% RTS) | 0.675-1,125KN | ||
| Höchstzulässige Spannweite | 100 m | ||
| Vernichten | Kurze Zeit | 2200N/100mm | |
| Anwendbarer Temperaturbereich | Betrieb | -40°C bis +70°C | |
| Einrichtung | -10°C bis +50°C | ||
| Lagerung und Versand | -40°C bis +60°C | ||
| Biegeradius | Einrichtung | 20 mal Kabeldurchmesser | |
| Betrieb | 10 mal Kabeldurchmesser | ||
KabelSHeideMSchleudern
Jedes Kabel ist auf der Außenhülle der Kabel klar mit folgenden Angaben versehen:
Name des Herstellers.
Jahr des Herstellers
c. Art des Kabels und der Faser
d. Längenmarkierung (normalerweise auf jedem Meter gedruckt)
e. Oder nach Kundenwünschen.
Leistung des Kabels
| Artikel | Prüfungen | Prüfmethode | Testergebnis |
| 1 |
Zugfestigkeit IEC 60794-1-E1 |
Spannungslast:1500N Zeit: 1 Minute Kabellänge: ≥ 50 m |
Verluständerung≤0,1 dB@1550nm Keine Faserbrüche und keine Beschädigung der Hülle |
| 2 |
Wirkung IEC 60794-1-E4 |
Höhe: 1 m Gewicht: 1 kg Aufprallpunkt: ≥ 5 Schlagzyklus: bei Leasing 3 Zyklen pro Spot |
Verluständerung≤0,1 dB@1550nm Keine Faserbrüche und keine Beschädigung der Hülle |
| 3 |
Wiederholtes Biegen IEC 60794-1-E6 |
Biegndurchmesser: 25x der Außendurchmesser des Kabels Anwendungslast: 25 kg Zyklus der Biegung: 30 Mal Biegeschwindigkeit: 1 Zyklus pro 2 Sekunden |
Verluständerung≤0,1 dB@1550nm Keine Faserbrüche und keine Beschädigung der Hülle |
| 4 |
Torsion IEC 60794-1-E7 |
Torsionslänge: 1 m Anwendungslast: 25 kg Drehwinkel: ±90 oder +180 Drehzyklus: ≥ 10 Mal |
Verluständerung≤0,1 dB@1550nm Keine Faserbrüche und keine Beschädigung der Hülle |
| 5 |
Wasserdurchdringung Einheitliche Prüfstelle |
Wasserhöhe: 1 m Kabellänge: 3 m Aufbewahrungszeit: 24 Stunden |
Keine Wasserleckagen am anderen Ende des Kabels |
| 6 |
Temperatur IEC 60794-1-F1 |
Temperaturstufe: +20°C->-40°C >+70°C->+20°C Aufbewahrungszeit: 24 Stunden pro Schritt Zyklus: 2 Mal |
Verluständerung≤0,1 dB@1550nm Keine Faserbrüche und keine Beschädigung der Hülle |
| 7 |
Zusammengesetzter Durchfluss IEC 60794-1-E14 |
Probelänge: 30 cm Aufbewahrungszeit: 24 Stunden |
Kein Zusammenschlussfluss |
Eigenschaften
Konstruktionsdetails für Spannlängen von bis zu 457 m und bis zu 432 Faserzahlen
Einmalige Installation - kein Boten, kein Bindeschnur - schneller und kostengünstiger
Kabel ist wasserdicht mit trockener Kerntechnologie, daher keine unordentlichen Überschwemmungsverbindungen
mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W
Er benötigt kein Messenger-Draht, er trägt sich selbst.
