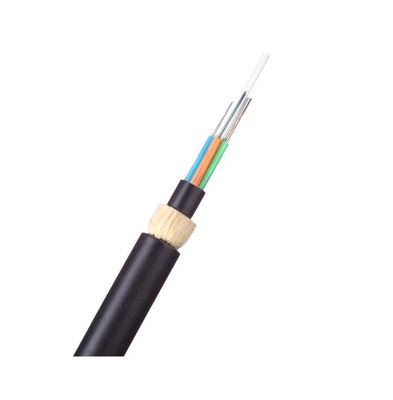

Selbsttragende ADSS-Lichtwellenleiter-schwarze äußere Hüllen-Farbeinfache Installation

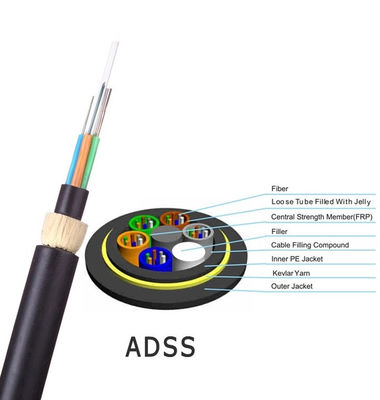

ADSS-Lichtleiterkabel nimmt lose Schicht angeschwemmte Struktur an. 250 µ M Glasfaser sleeved in ein loses Rohr, das vom hohen Modulmaterial hergestellt wird, das mit wasserdichtem Mittel gefüllt wird. Das lose Rohr (und das füllende Seil) wird um den nicht-metallischen zentralen Verstärkungskern (FRP) verdreht um eine kompakte Kabelseele zu bilden und den Abstand der Kabelseele wird gefüllt mit Wasser, das Salbe blockiert. Die Kabelseele wird mit innerer Hülle des Polyäthylens (PET) verdrängt, dann verdrehte sich mit aramid für Verstärkung und verdrängte schließlich mit äußerer Hülle des Polyäthylens (PET) oder an der äußeren Hülle
Eigenschaften
Garn 1.Water-swellable bietet Wasserschutz wieder (trockene Kernstruktur)
Bau 2.Non-metal
3. Glasfaser verstärkte zentrale Stärkemitglieder des Polymers und aramid spinnen Zusatzstärkemitglieder zur Verfügung stellen ausgezeichnete Stärke
Rohr des Puffers 4.Flexible liefert Einfach-zugriffterminalwohnung
5.Single-layer SZ Schiffbruch begrenzt den Druck des Faserrohrs
thixotropes Rohr des Gels 6.Fiber-friendly, zum des Faserschutzes sicherzustellen
Standardcode der farbe 7.TIA 598
Rohrstruktur mit 8,6 oder 12 Fasern
Anwendungen
1.Adopted Verteilung zur im Freien
2. Langstrecken- und Inhausnetzkommunikation
Getriebe 3.Low-voltage und Verteilersystem
4.Railways und Telekommunikationspfostenweg
Allgemeine Spezifikation
| Kabel-Art |
ADSS |
| Faser-Art |
G652D |
| Anwendung |
Langstreckentelekommunikation, LAN im Hochspannungsbereich oder Zugang zum Telekommunikationsnetz; |
| Empfohlene Installationsmethoden |
Energiekraftübertragungssystem, Bereiche vielen Donners und hohes elektromagnetisches inerference |
| Umwelt |
Im Freien |
| Temperaturspanne |
-40℃ zu 70℃ |
| Technischer Parameter ITU-T G.652D (B1.3) der Monomode--Glasfaser |
| Optische Eigenschaften |
|
|
|
| Felddurchmesser (MF) |
1310nm
1550nm |
9.2±0.4
10.4±0.8 |
µm
µm |
| Grenzwellenlänge (λcc) |
|
≤1260 |
Nanometer |
| Dämpfungskonstante |
1310nm
1383nm
1550nm |
<0.35
<0.35
<0.22 |
dB/km
dB/km
dB/km |
| Verbiegender Makroverlust |
φ75mm, 100circles, an 1550nm |
≤0.1 |
DB |
| Verminderungs-Ungleichmäßigkeit |
|
≤0.05 |
DB |
| Streuungskoeffizient |
1288~1339nm
1271~1360nm
1550nm |
≤3.5
≤5.3
≤18 |
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km) |
| Nullstreuungswellenlänge |
|
1300~1324 |
Nanometer |
| Maximale nullstreuungssteigung |
|
≤0.093 |
Ps/(Nanometer2.km) |
| Gruppenbrechungsindex (typischer Wert) |
1310nm
1550nm |
1,466
1,467 |
|
| Geometrische Eigenschaft |
|
|
|
| Manteldurchmesser |
|
125.0±1.0 |
µm |
| Kern/Umhüllungsexzentrizität |
|
≤0.8 |
µm |
| Umhüllungsnichtkreisförmigkeit |
|
≤1.0 |
% |
| Beschichtender Durchmesser |
|
245.0±10 |
µm |
| Umhüllung/beschichtende Exzentrizität |
|
≤12.0 |
µm |
| Beschichtende Nichtkreisförmigkeit |
|
≤8 |
% |
| Durchmesser der farbigen Beschichtung |
|
250.0±15 |
µm |
| Mechanische Eigenschaft |
|
|
|
| Winden (Radius) |
|
≥4 |
m |
| Beweisdruck |
|
>0.69 |
Gpa |
| Beschichtende Streifenkraft |
Durchschnittswert
Höchstwert |
1.0-5.0
1.3-8.9 |
N
N |
| Dynamischer Spannungskorrosions-Anfälligkeitsparameter (Nd-Wert) |
|
≥20 |
|
| Einzelteile |
Beschreibungen |
| Glasfaser (G.652.D) |
12F |
24F |
| Loses Rohr |
Material |
PBT (Polybutylen-Terephthalat) |
| Fasern pro Rohr |
4 |
4 |
| Zahlen |
3 |
6 |
| Füllerstange |
Zahlen |
3 |
0 |
| Zentrales Stärkemitglied |
Material |
FRP (glasverstärkter Plastik der Faser) |
| Wasser, das Material blockiert |
Wasser, das Garn blockiert |
| Zusätzliches Stärkemitglied |
Aramid-Garne |
| Äußere Hülle |
Material |
Schwarzes HDPE |
| Stärke |
Nominal: 1,6 Millimeter |
| Kabelnenndurchmesser (±0.3mm) |
10,0 |
| Verkabeln Sie ca. Gewicht (kg/km) |
78 |
| Bewerteter Spannungs-Druck (RTS) |
4.5KN |
| Maximale Arbeitsspannung (40%RTS) |
1.8KN |
| Alltagsstress (15-25%RTS) |
0.675-1.125KN |
| Zulässige maximale Spanne |
100m |
| Zerstampfung |
Kurze Zeit |
2200N/100mm |
| Anwendbare Temperaturspanne |
Operation |
-40℃~+70℃ |
| Installation |
-10℃~+50℃ |
| Lagerung u. Verschiffen |
-40℃~+60℃ |
| Biegungsradius |
Installation |
20mal des Kabeldurchmessers |
| Operation |
10mal des Kabeldurchmessers |
