100 Spanne 48 entkernt ADSS-Lichtwellenleiter

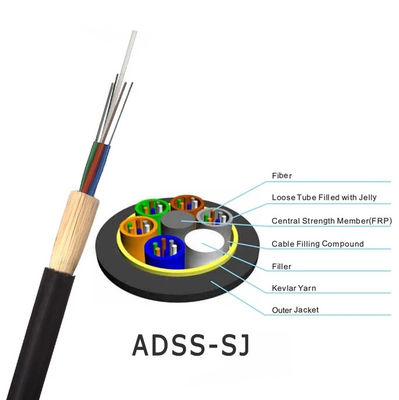

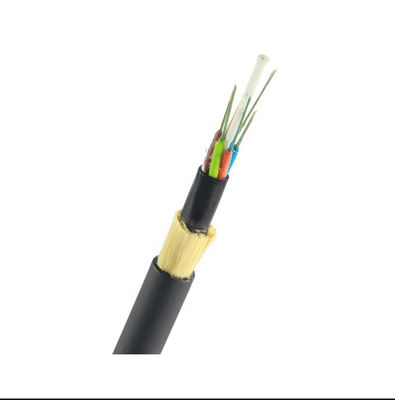

ADSS-Kabel ist lose das angeschwemmte Rohr. Fasern, 250μm, werden in ein loses Rohr in Position gebracht, das vom hohen Modulplastik hergestellt wird. Die Rohre werden mit einer wasserbeständigen Füllmasse gefüllt. Die Rohre (und die Füller) werden um ein FRP (faserverstärkter Plastik) als nicht-metallisches zentrales Stärkemitglied in eine kompakte und Kreiskabelseele angeschwemmt. Nachdem die Kabelseele mit Füllmasse gefüllt ist. sie wird mit dünner innerer Hülle des PET (Polyäthylen) bedeckt. Nach angeschwemmter Schicht aramid werden Garne über der inneren Hülle als Stärkemitglied angewendet, wird das Kabel mit PET oder (an der kriechstromfesten) äußeren Hülle abgeschlossen.
Eigenschaften
1.Can ist installiert, ohne die Energie abzustellen.
Leistung 2.ExcellentAT. Das Maximum, das an der Arbeitspunkt ofAT Jacke induktiv ist, kann 25kV erreichen.
3.Lightweight und kleiner Durchmesser, welche die Last verursacht durch Eis und Wind und die Last auf Türmen und backprops verringert.
Spannlängen 4.Large und die größte Spanne ist vorbei 200m.
oftensile Stärke und Temperatur der Leistung 5.Good.
Spanne der Gebrauchsdauer 6.The ist in 30 Jahren.
Anwendungen
1.Railways und Telekommunikationspfostenweg.
Getriebe 2.Low-voltage und Verteilersystem.
3. Langstrecken- und Inhausnetzkommunikation.
4.Network in den hohen elektromagnetischen Störungsplätzen.
Allgemeine Spezifikationen
| Kabel-Art |
ADSS |
| Faser-Art |
G652D |
| Anwendung |
Langstreckentelekommunikation, LAN im Hochspannungsbereich oder Zugang zum Telekommunikationsnetz; |
| Empfohlene Installationsmethoden |
Energiekraftübertragungssystem, Bereiche vielen Donners und hohes elektromagnetisches inerference |
| Umwelt |
Im Freien |
| Temperaturspanne |
-40℃ zu 70℃ |
| Technischer Parameter ITU-T G.652D (B1.3) der Monomode--Glasfaser |
| Optische Eigenschaften |
|
|
|
| Felddurchmesser (MF) |
1310nm
1550nm |
9.2±0.4
10.4±0.8 |
µm
µm |
| Grenzwellenlänge (λcc) |
|
≤1260 |
Nanometer |
| Dämpfungskonstante |
1310nm
1383nm
1550nm |
<0.35
<0.35
<0.22 |
dB/km
dB/km
dB/km |
| Verbiegender Makroverlust |
φ75mm, 100circles, an 1550nm |
≤0.1 |
DB |
| Verminderungs-Ungleichmäßigkeit |
|
≤0.05 |
DB |
| Streuungskoeffizient |
1288~1339nm
1271~1360nm
1550nm |
≤3.5
≤5.3
≤18 |
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km) |
| Nullstreuungswellenlänge |
|
1300~1324 |
Nanometer |
| Maximale nullstreuungssteigung |
|
≤0.093 |
Ps/(Nanometer2 .km) |
| Gruppenbrechungsindex (typischer Wert) |
1310nm
1550nm |
1,466
1,467 |
|
| Geometrische Eigenschaft |
|
|
|
| Manteldurchmesser |
|
125.0±1.0 |
µm |
| Kern/Umhüllungsexzentrizität |
|
≤0.8 |
µm |
| Umhüllungsnichtkreisförmigkeit |
|
≤1.0 |
% |
| Beschichtender Durchmesser |
|
245.0±10 |
µm |
| Umhüllung/beschichtende Exzentrizität |
|
≤12.0 |
µm |
| Beschichtende Nichtkreisförmigkeit |
|
≤8 |
% |
| Durchmesser der farbigen Beschichtung |
|
250.0±15 |
µm |
| Mechanische Eigenschaft |
|
|
|
| Winden (Radius) |
|
≥4 |
m |
| Beweisdruck |
|
>0.69 |
Gpa |
| Beschichtende Streifenkraft |
Durchschnittswert
Höchstwert |
1.0-5.0
1.3-8.9 |
N
N |
| Dynamischer Spannungskorrosions-Anfälligkeitsparameter (Nd-Wert) |
|
≥20 |
|
Standardfarbkennzeichnung der Faser
| Nein. |
1 |
2 |
3 |
4 |
5 |
6 |
| Farbe |
Blau |
Orange |
Grün |
Brown |
Schiefer |
Weiß |
| Nein. |
7 |
8 |
9 |
10 |
11 |
12 |
| Farbe |
Rot |
Schwarz |
Gelb |
Veilchen |
Rosa |
Aqua
|
Kabel-Entwurf
| Einzelteile |
Beschreibungen |
| Glasfaser (G.652.D) |
12F |
24F |
| Loses Rohr |
Material |
PBT (Polybutylen-Terephthalat) |
| Fasern pro Rohr |
4 |
4 |
| Zahlen |
3 |
6 |
| Füllerstange |
Zahlen |
3 |
0 |
| Zentrales Stärkemitglied |
Material |
FRP (glasverstärkter Plastik der Faser) |
| Wasser, das Material blockiert |
Wasser, das Garn blockiert |
| Zusätzliches Stärkemitglied |
Aramid-Garne |
| Äußere Hülle |
Material |
Schwarzes HDPE |
| Stärke |
Nominal: 1,6 Millimeter |
| Kabelnenndurchmesser (±0.3mm) |
10,0 |
| Verkabeln Sie ca. Gewicht (kg/km) |
78 |
| Bewerteter Spannungs-Druck (RTS) |
4.5KN |
| Maximale Arbeitsspannung (40%RTS) |
1.8KN |
| Alltagsstress (15-25%RTS) |
0.675-1.125KN |
| Zulässige maximale Spanne |
100m |
| Zerstampfung |
Kurze Zeit |
2200N/100mm |
| Anwendbare Temperaturspanne |
Operation |
-40℃~+70℃ |
| Installation |
-10℃~+50℃ |
| Lagerung u. Verschiffen |
-40℃~+60℃ |
| Biegungsradius |
Installation |
20mal des Kabeldurchmessers |
| Operation |
10mal des Kabeldurchmessers |
Produkt-Struktur
Kabelmantelmarkierung
Jedes Kabel haben die folgenden Informationen markierte offenbar auf dem Außenmantel von Kabeln:
a., Name des Herstellers.
b., Jahr des Herstellers
c., Art des Kabels und der Faser
d., Längenkennzeichen (Drucken auf jedem Meter normalerweise)
E. Oder als Anforderungen des Kunden.
