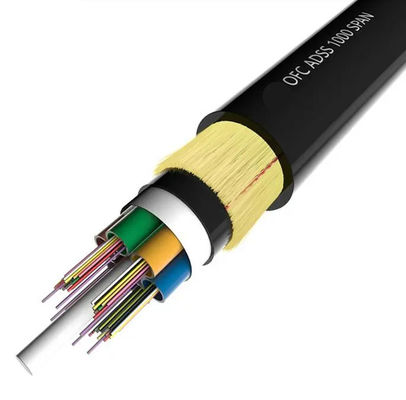

Außen-Flugkabel mit Volldielektrischer 72-Kern-ADSS-Glasfaserkabel
Das ADSS-Kabel ist locker verdreht und besteht darin, eine 250 μm große Glasfaser in ein loses Rohr aus hochmodularem Kunststoff zu schließen.Das Rohr ist mit wasserdichtem Füllmittel gefülltDas Rohr (und der Füllstoff) wird als nichtmetallisches Zentralstärkungsmittel um FRP (faserverstärktes Kunststoff) verdreht, um einen kompakten kreisförmigen Kabelkern zu bilden.Die äußere Schicht besteht aus einer dünnen PolyethylenhülleDie innere Hülle nimmt die Aramidfaser als Verstärkungsschicht an und die äußere Hülle nimmt die PE- oder AT-Hülle an.
Eigenschaften
1.Alle dielektrische selbsttragende Luftfaseroptikkabel, kein Metallmaterial in der Struktur.
2Eine große Anzahl von Faserkernen, leichtes Gewicht, kann mit Stromleitung installiert werden, was Ressourcen spart.
3.Adoptieren Sie ein hoch belastbares Aramidmaterial, um starke Spannungen zu widerstehen und Schläge und Schüsse zu verhindern.
4.Kleine thermische Ausdehnung, bei starken Temperaturänderungen ist die Schwankung des Bogen der Kabelleitung gering.
5.Doppelschicht aus Aramidgarn als Festigkeitsbestandteil, erfüllt die rauen Umgebungen wie das Hochgebirgsgebiet des Salzsees oder die Linie mit einer Spannweite von mehr als 800 Metern.
6.Drei Schichten Hülle, PE/AT als Außenjacke.- Ich weiß.
Anwendungen
1.Adoptiert für den Vertrieb im Außenbereich
2.Netzwerk an elektromagnetischen Störstellen
3Fern- und Ortsnetzkommunikation
4.Niedrigspannungsübertragungs- und Verteilungssystem
Spezifikationen
| Anzahl der Kabelfasern |
/ |
2 ~ 30 |
32 bis 60 |
62 bis 72 |
| Struktur |
/ |
1 + 5 |
1 + 5 |
1 + 6 |
| Faserstil |
/ |
G.652D |
| Zentrale Stärke |
Material |
mm |
FRP |
| Durchmesser (Durchschnitt) |
1.5 |
1.5 |
2.1 |
| Lockerröhre |
Material |
mm |
PBT |
| Durchmesser (Durchschnitt) |
1.8 |
2.1 |
2.1 |
| Stärke (durchschnittlich) |
0.32 |
0.35 |
0.35 |
| Maximaler Faseranteil pro losem Rohr |
6 |
12 |
12 |
| Farbe der Rohre |
Vollständige Farbkennzeichnung |
| Überlänge der Fasern |
% |
0.7 bis 0.8 |
| Wasserdichtigkeit |
Material |
/ |
Kabelgel |
| Innerer Sehath |
Material |
mm |
MDPE |
| Innenhülle |
0.9 mm |
| Nichtmetallische Verstärkungsbestandteile |
Material |
/ |
Aramidgarne |
| Außenhülle |
Material |
mm |
MDPE |
| Außenhülle |
10,8 mm |
| Kabeldurchmesser (durchschnittlich) |
mm |
10.9 |
11.5 |
12.1 |
| Kabelgewicht (ungefähr) |
in kg/km |
95 |
110 |
120 |
| Kabelsektionsfläche |
mm2 |
93.31 |
103.87 |
114.99 |
| Verstärkungskoeffizient (max) |
1310 nm |
dB/km |
0.35 |
| 1550 nm |
0.21 |
| Nennziehfestigkeit ((RTS) |
kn |
6 |
| Maximal zulässige Spannung (MAT) |
kn |
2.5 |
| Jahresdurchschnittliche Betriebsspannung (EDS) |
kn |
3.2 |
| Modul von Young |
Kn/mm2 |
7.8 |
| Koeffizient der thermischen Ausdehnung |
10-6/°C |
9 |
| Zerschlagfestigkeit |
Langfristig |
N/100 mm |
1100 |
| Kurzfristig |
2200 |
| Erlaubnis Biegeradius |
statisch |
mm |
15 der OD |
| dynamisch |
20 von OD |
| Temperatur |
Bei der Legerei |
°C |
-20 ~ +60 |
| Lagerung und Transport |
-40 ~ +70 |
| Laufen |
-40 ~ +70 |
| Anwendungsbereich |
Geeignet für Spannung unter 110 kV, Windgeschwindigkeit unter 25 m/s, Eisschutz 5 mm |
| Kabelmarkierungen |
Unternehmensbezeichnung ADSS-××B1-PE-100M DL/T 788-2001 ××××M Jahr
(oder auf Wunsch des Kunden)
|
Anmerkung:Dieses Datenblatt kann nur als Referenz dienen, aber nicht als Ergänzung zum Vertrag.

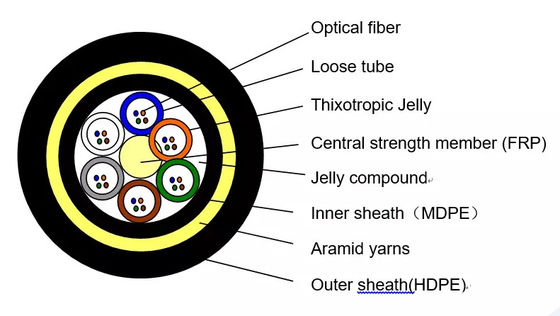

Produktstruktur
