Außen-Aireal-Einzelmodus-24-Kern-ADSS-Faseroptikkabel
Beschreibung

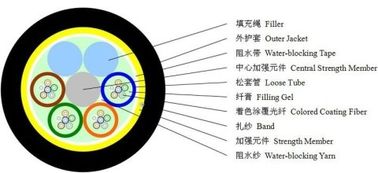

Das ADSS-Kabel ist in einem losen Rohr geschraubt, das eine 250 μm lange Glasfaser in ein loses Rohr aus hochmodulärem Kunststoff schließt.mit einer Breite von mehr als 20 mm,Das Rohr (und der Füllstoff) wird als nichtmetallisches Zentralstärkungsmittel um FRP (faserverstärktes Kunststoff) verdreht, um einen kompakten kreisförmigen Kabelkern zu bilden.die äußere Schicht besteht aus einer dünnen Polyethylen-Innenhülle, und die innere Hülle nimmt die Aramidfaser als Verstärkungsschicht an, und dann ist das Kabel aus PE.
Charakteristisch
1. Kann ohne Stromausfall installiert werden
2. Ausgezeichnete AT-Leistung, Die maximale Induktivkraft am Betriebspunkt der AT-Hülle kann 25kv erreichen
Parameter
| Typ des Kabels | Faserzahl | Schläuche | Filler |
Kabeldurchmesser |
Kabelgewicht kg/km | Maximale Betriebsspannung kN | Stärke des Bauteils CSA mm2 | Elastizitätsmodul kN/mm2 |
| ADSS | 2 | 1 | 4 | 12.5 | 136 | 1.5 | 4.6 | 7.6 |
| ADSS | 4 | 2 | 3 | 13.0 | 142 | 2.25 | 7.6 | 8.3 |
| ADSS | 8 | 3 | 2 | 13.3 | 148 | 3.0 | 10.35 | 9.45 |
| ADSS | 10 | 4 | 1 | 13.6 | 156 | 3.6 | 13.8 | 10.8 |
| ADSS | 12 | 5 | 0 | 13.8 | 159 | 4.5 | 14.3 | 11.8 |
| ADSS | 14 | 6 | 0 | 14.5 | 177 | 5.4 | 18.4 | 13.6 |
| ADSS | 16 | 4 | 1 | 14.9 | 185 | 6.75 | 22.0 | 16.4 |
| ADSS | 20 | 5 | 0 | 15.1 | 193 | 7.95 | 26.4 | 18.0 |
| ADSS | 24 | 6 | 0 | 15.5 | 201 | 9.0 | 32.2 | 19.1 |
| ADSS | 28 | 7 | 1 | 15.6 | 208 | 10.5 | 33.0 | 19.6 |
| ADSS | 32 | 8 | 0 | 16.3 | 226 | 12.75 | 40.0 | 21.0 |
| ADSS | 36 | 9 | 1 | 16.8 | 242 | 15.45 | 48.0 | 24.0 |
| ADSS | 42 | 10 | 0 | 17.2 | 253 | 16.2 | 51.0 | 25.1 |
| ADSS | 48 | 11 | 1 | 17.9 | 266 | 18.0 | 58.8 | 25.1 |
Optische Eigenschaften
| G. Ich weiß.652 | G. Ich weiß.655 | 50/125 μm | 62.5/125 μm | ||
|
|
@850nm | ≤ 3,0 dB/km | ≤ 3,0 dB/km | ||
| @1300nm | ≤ 1,0 dB/km | ≤ 1,0 dB/km | |||
| @1310nm | ≤ 0,36 dB/km | ≤ 0,40 dB/km | |||
| @1550nm | ≤ 0,22 dB/km | ≤ 0,23 dB/km | |||
| Bandbreite (Klasse A) | @850nm | ≥ 500 MHz·km | ≥ 200 MHz·km | ||
| @1300nm | ≥ 1000 MHz·km | ≥ 600 MHz·km | |||
| Numerische Öffnung | 0.200±0.015NA | 0.275±0.015NA | |||
| Wellenlänge des Kabels λcc | ≤ 1260 nm | ≤ 1480 nm | |||
ADSSEinzelheiten zum Glasfaserkabel
| Spezifikation für die Technologie für ADSS-Faserkabel | ||||||||
| Außendurchmesser (mm) |
Referenzgewicht Gewicht in kg/km |
Ref.täglich max. Arbeitsspannung (kN) |
Maximal zulässige Betriebsspannung (kN) |
Brechkraft (kN) |
Stärkungsmitglied (mm2) |
Elastizitätsmodul kN/ (mm2) |
Koeffizient der Wärmeausdehnung ×10-6 /k | |
| PE-Hülle | AT Hülle |
|||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | - Oh, nein.4 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | - Oh, nein.5 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | - Oh, nein.8 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | - Oh, nein.8 |
| ADSS-Faserkabel Optikmerkmale: : | ||||
| Fasersortierung | Multimode | G. Ich weiß.651 | A1a:50/125 | Fasern mit klassifiziertem Index |
| A1b:62.5/125 | ||||
| Einzelmodus | G.652 ((A,B,C) | B1. Das ist B1.1:Konventionelle Fasern | ||
| G.652D | B2: Null-Dispersion verschoben | |||
| G. Ich weiß.655 | B1.2 :Wellenlänge der Abschnittslinie verschoben | |||
| G.657 ((A1,A2,B3) | B4: Haupttechnische Daten für positive | |||
| mit einer Spannung von mehr als 10 W | ||||
Verpackung und Versand und Zahlung
Unternehmensprofil
Dongguan TW-SCIE Co., Ltd. befindet sich in Qingxi Town, einer wunderschönen Industriestadt in Dongguan City, Provinz Guangdong, und hat auch einen anderen Standort in Deyang Sichuan.000 QuadratmeterSeit seiner Gründung hält sich das Unternehmen an das Konzept der "kontinuierlichen Innovation, das Streben nach Exzellenz", die Integrität des Unternehmens, die genaue Positionierung, dielangfristige Verpflichtung zur Entwicklung von Glasfaserkommunikationsprodukten und MarkterweiterungHeute verfügt Tewang über eine moderne Büromgebung, fortschrittliche Produktionsanlagen und eine Gruppe von hochwertigen wissenschaftlichen Forschungs- und technischen Mitarbeitern sowie Managementpersonal.und hat sich zu einem Glasfaser-Kommunikationsprodukte Forschung und Entwicklung, Produktion, Vertrieb und Netzwerktechnik insgesamt, und hat das Recht, die aufstrebenden Hightech-Unternehmen zu importieren und auszuführen.
Warum Sie sich für unser Glasfaserkabel entscheiden
1Einführung ausländischer fortschrittlicher Produktionsanlagen und -technologien, haben 12 Jahre Produktionserfahrung, 80% der Mitarbeiter haben mehr als 10 Jahre Erfahrung,ausgezeichnete Unternehmenskultur und Managementteam.
2- Schnell aus der Fabrik.
3.Artikel wird in 3-15 Werktagen nach Zahlungserhalt abhängig von der Bestellmenge versendet.
4.Wir akzeptieren T / T, L / C, Western Union, Money Gram und Paypal, wählen Sie einfach, was Sie mögen.
5.Wir akzeptieren OEM. Die Kabelgröße und das Material sind angepasst. Ihr eigenes Logo und eigenes Design sind willkommen. Wir werden nach Ihren Anforderungen und Beschreibung produzieren.
