Selbsttragende ADSS-Lichtwellenleiter-schwarze äußere Hüllen-Farbeinfache Installation
Dieses Kabel sind des Monomode--2/4/6/8/12/24/48/96 des Kern-ADSS für aerieal Installation im Freien passend. Helle gepanzerte Struktur mit Amaid-Garn messager stellt Monomode--Kabel 2/4/6/8/12/24/48/96 Lichtwellenleiter des Kern-ADSS Schwerkraft her.
Diese Spezifikation deckt den Bedarf des alles dielektrischen selbsttragenden Lichtwellenleiters (ADSS) an Kunden für Gebrauchsaußenseiteninstallation geliefert zu werden.
Der Lichtwellenleiter stimmt mit den Anforderungen dieser Spezifikation überein und im Allgemeinen entspricht oder verbessert spätesten Standards:
ITU-T G.650: Definitionen und Prüfmethoden für die linearen, deterministischen Attribute der Monomodefaser und Kabel
ITU-T G.652.D: Eigenschaften einer Monomode--Glasfaser und -kabels
IEC 60793-2-50 B1.3: Rahmenspezifikation für Einmodenfasern der Klasse B
IEEE Geschlechtskrankheit 1222 TM, IEEE-Standard für Gesamt-Nichtleiter-selbsttragenden Lichtwellenleiter
Anwendungen
1.All-dielectrical selbsttragender Luftlichtwellenleiter, kein Metall, aterial in der Struktur.
2.Large Zahl von Faserkernen, helles weihgt, kann mit der Stromleitung legen und Betriebsmittel sparen.
hochfestes Stärke 3.Adopt aramid Material, zum der starken Spannung zu widerstehen und von Herzmuscheln und von Schüssen zu verhindern.
ist thermische Expansion 4.Small, die Veränderung des Bogens der Kabelleitung wenn die Temperaturwechsel groß klein.
5.double Jacke, PET/an der äußeren Hülle.
Spezifikationen
| Kabel-Art |
ADSS |
| Faser-Art |
G652D |
| Anwendung |
Langstreckentelekommunikation, LAN im Hochspannungsbereich oder Zugang zum Telekommunikationsnetz; |
| Empfohlene Installationsmethoden |
Energiekraftübertragungssystem, Bereiche vielen Donners und hohes elektromagnetisches inerference |
| Umwelt |
Im Freien |
| Temperaturspanne |
-40℃ zu 70℃ |
| Technischer Parameter ITU-T G.652D (B1.3) der Monomode--Glasfaser |
| Optische Eigenschaften |
|
|
|
| Felddurchmesser (MF) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| Grenzwellenlänge (λcc) |
|
≤1260 |
Nanometer |
| Dämpfungskonstante |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Verbiegender Makroverlust |
φ75mm, 100circles, an 1550nm |
≤0.1 |
DB |
| Verminderungs-Ungleichmäßigkeit |
|
≤0.05 |
DB |
| Streuungskoeffizient |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Nullstreuungswellenlänge |
|
1300~1324 |
Nanometer |
| Maximale nullstreuungssteigung |
|
≤0.093 |
Ps/(Nanometer2.km) |
| Gruppenbrechungsindex (typischer Wert) |
1310nm
1550nm
|
1,466
1,467
|
|
| Geometrische Eigenschaft |
|
|
|
| Manteldurchmesser |
|
125.0±1.0 |
µm |
| Kern/Umhüllungsexzentrizität |
|
≤0.8 |
µm |
| Umhüllungsnichtkreisförmigkeit |
|
≤1.0 |
% |
| Beschichtender Durchmesser |
|
245.0±10 |
µm |
| Umhüllung/beschichtende Exzentrizität |
|
≤12.0 |
µm |
| Beschichtende Nichtkreisförmigkeit |
|
≤8 |
% |
| Durchmesser der farbigen Beschichtung |
|
250.0±15 |
µm |
| Mechanische Eigenschaft |
|
|
|
| Winden (Radius) |
|
≥4 |
m |
| Beweisdruck |
|
>0.69 |
Gpa |
| Beschichtende Streifenkraft |
Durchschnittswert
Höchstwert
|
1.0-5.0
1.3-8.9
|
N
N
|
| Dynamischer Spannungskorrosions-Anfälligkeitsparameter (Nd-Wert) |
|
≥20 |
|

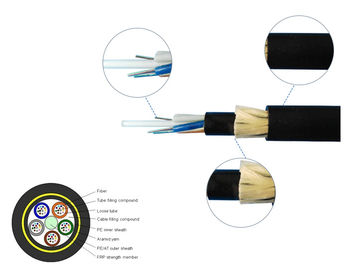

Kabel-Entwurf
| Einzelteile |
Beschreibungen |
| Glasfaser (G.652.D) |
12F |
24F |
| Loses Rohr |
Material |
PBT (Polybutylen-Terephthalat) |
| Fasern pro Rohr |
4 |
4 |
| Zahlen |
3 |
6 |
| Füllerstange |
Zahlen |
3 |
0 |
| Zentrales Stärkemitglied |
Material |
FRP (glasverstärkter Plastik der Faser) |
| Wasser, das Material blockiert |
Wasser, das Garn blockiert |
| Zusätzliches Stärkemitglied |
Aramid-Garne |
| Äußere Hülle |
Material |
Schwarzes HDPE |
| Stärke |
Nominal: 1,6 Millimeter |
| Kabelnenndurchmesser (±0.3mm) |
10,0 |
| Verkabeln Sie ca. Gewicht (kg/km) |
78 |
| Bewerteter Spannungs-Druck (RTS) |
4.5KN |
| Maximale Arbeitsspannung (40%RTS) |
1.8KN |
| Alltagsstress (15-25%RTS) |
0.675-1.125KN |
| Zulässige maximale Spanne |
100m |
| Zerstampfung |
Kurze Zeit |
2200N/100mm |
| Anwendbare Temperaturspanne |
Operation |
-40℃~+70℃ |
| Installation |
-10℃~+50℃ |
| Lagerung u. Verschiffen |
-40℃~+60℃ |
| Biegungsradius |
Installation |
20mal des Kabeldurchmessers |
| Operation |
10mal des Kabeldurchmessers |
Kabel-Leistung
| Einzelteil |
Prüfung |
Prüfmethode |
Testergebnis |
| 1 |
Dehnfestigkeit
Iec 60794-1-E1
|
Spannkraft: 1500N
Zeit: 1min
Kabellänge: ≥50m
|
Verlust change≤ 0.1dB@1550nm
Kein Faserbruch und kein Hüllenschaden
|
| 2 |
Auswirkung
Iec 60794-1-E4
|
Höhe: 1m
Gewicht: 1kg
Auswirkungsstelle: ≥5
Auswirkungszyklus: Zyklus am Miete 3 pro Stelle
|
Verlust change≤ 0.1dB@1550nm
Kein Faserbruch und kein Hüllenschaden
|
| 3 |
Wiederholtes Verbiegen
Iec 60794-1-E6
|
Verbiegender Durchmesser: 25X der Kabelaußendurchmesser
Angewandte Last: 25kg
Verbiegender Zyklus: 30times
Verbiegende Geschwindigkeit: 1 Zyklus pro 2s
|
Verlust change≤ 0.1dB@1550nm
Kein Faserbruch und kein Hüllenschaden
|
| 4 |
Drehung
Iec 60794-1-E7
|
Drehungslänge: 1m
Angewandte Last: 25kg
Drehungswinkel: ±90 oder +180
Torsionszyklus: Zeiten ≥10
|
Verlust change≤ 0.1dB@1550nm
Kein Faserbruch und kein Hüllenschaden
|
| 5 |
Wasser-Durchdringen
IEC 60794-1-F5B
|
Wasserhöhe: 1m
Kabellänge: 3m
Halten von Zeit: 24 Stunden
|
Kein Wasser leckte vom anderen Ende des Kabels |
| 6 |
Temperatur
Iec 60794-1-F1
|
Temperaturschritt: +20°C->-40°C°C >+70°C->+20°C
Halten von Zeit: 24 Stunden pro jeden Schritt
Zyklus: 2times
|
Verlust change≤ 0.1dB@1550nm
Kein Faserbruch und kein Hüllenschaden
|
| 7 |
Verbundfluß
Iec 60794-1-E14
|
Beispiellänge: 30cm
Temperatur: 70℃±2℃
Halten von Zeit: 24 Stunden
|
Kein Verbundfluß
|
Kabelmantelmarkierung
Jedes Kabel haben die folgenden Informationen markierte offenbar auf dem Außenmantel von Kabeln:
a. Name des Herstellers.
b. Jahr des Herstellers
c. Art des Kabels und der Faser
d. Längenkennzeichen (Drucken auf jedem Meter normalerweise)
e. Oder als Anforderungen des Kunden.
Kabel wird in den Längen geliefert, wie in PU oder als Anforderung spezifiziert. Jede Länge wird auf einer unterschiedlichen hölzernen Einwegtrommel versendet. Der minimale Fassdurchmesser der Trommel ist nicht kleiner als 30mal der Kabeldurchmesser.
Das Kabel auf jeder Spule wird vollständig mit einer thermischen Verpackung bedeckt, die am Kabel befestigt wird, indem man Bügel verpackt. Diese Verpackung ist wiederverwendbar und bietet ausgezeichneten thermischen und UVschutz.
Die Kabelenden werden mit Plastikstaubkappen versiegelt, um Wasserdurchdringen zu verhindern. Die Enden sind leicht für die Prüfung zugänglich. Ein EndprüfungsPrüfbericht mit Verminderungsleistungsdaten für jede Faser wird innerhalb der Trommel befestigt.
