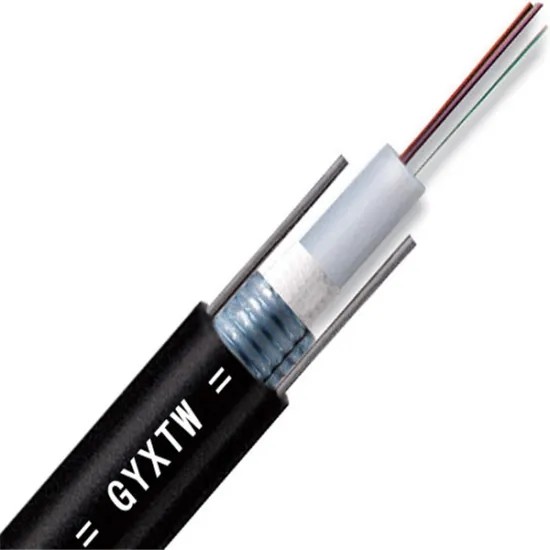

Beschreibung:
1. Einzelnes Geleemittel füllte das lose Rohr, das bis 24 Fasern enthält
2. wasserdichtes Band zwischen dem Stahlband und dem losen Rohr mit Geleemittel.
3. Zweischichten-PETgewölbtes Stahlband unter PET-Hülle.
4. paralleler doppelter Stahldraht als Stärkemitglied.
5. Kompaktbauweise, gepanzerte ausgezeichnete wasserdichte Schicht des leichten, Stahlbands, gute Feuchtigkeit.
Allgemeine Spezifikationen:
| Kabel-Art | Zentraler loser Rohrlichtwellenleiter GYXTW |
| Faser-Art | INSPEKTION G.652D |
| Anwendung | Langstreckenkommunikation, LAN |
| Empfohlene Installationsmethoden | Von der Luft |
| Umwelt | Im Freien |
| Temperaturspanne | -40ºC zu 70ºC |
Faser-Spezifikationen:
| Technischer Parameter ITU-T G.652D (B1.3) der Monomode--Glasfaser | |||
| Eigenschaften | Bedingungen | Spezifizierte Werte | Einheiten |
| Optische Eigenschaften | |||
| Felddurchmesser (MF) | 1310nm 1550nm |
9.2±0.4 10.4±0.8 |
µm µm |
| Grenzwellenlänge (λcc) | ≤1260 | Nanometer | |
| Dämpfungskonstante | 1310nm 1383nm 1550nm |
<0> <0> <0> | dB/km dB/km dB/km |
| Verbiegender Makroverlust | φ75mm, 100circles, an 1550nm | ≤0.1 | DB |
| Verminderungs-Ungleichmäßigkeit | ≤0.05 | DB | |
| Streuungskoeffizient | 1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤5.3 ≤18 |
Ps/(nm.km) Ps/(nm.km) Ps/(nm.km) |
| Nullstreuungswellenlänge | 1300~1324 | Nanometer | |
| Maximale nullstreuungssteigung | ≤0.093 | Ps/(Nanometer2 .km) | |
| Gruppenbrechungsindex (typischer Wert) | 1310nm 1550nm |
1,466 1,467 |
|
| Geometrische Eigenschaft | |||
| Manteldurchmesser | 125.0±1.0 | µm | |
| Kern/Umhüllungsexzentrizität | ≤0.8 | µm | |
| Umhüllungsnichtkreisförmigkeit | ≤1.0 | % | |
| Beschichtender Durchmesser | 245.0±10 | µm | |
| Umhüllung/beschichtende Exzentrizität | ≤12.0 | µm | |
| Beschichtende Nichtkreisförmigkeit | ≤8 | % | |
| Durchmesser der farbigen Beschichtung | 250.0±15 | µm | |
| Mechanische Eigenschaft | |||
| Winden (Radius) | ≥4 | m | |
| Beweisdruck | >0,69 | Gpa | |
| Beschichtende Streifenkraft | Durchschnittswert Höchstwert |
1.0-5.0 1.3-8.9 |
N N |
| Dynamischer Spannungskorrosions-Anfälligkeitsparameter (Nd-Wert) | ≥20 | ||
Verpackende Ansicht: 1-4km/roll in der hölzernen Trommel

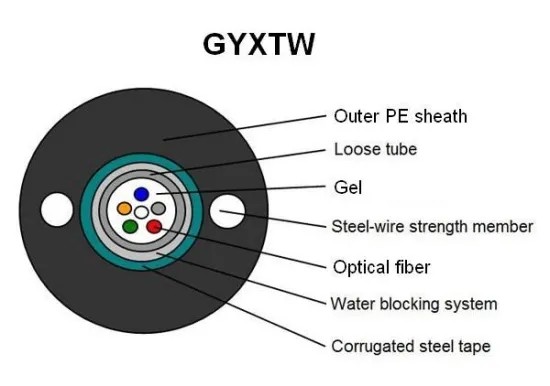

Kabelstruktur:
