MDPE/HDPE-Doppelschicht 2-288 Kern GYTA53 gepanzertes Glasfaserkabel
Unterirdische unmittelbare Beerdigung
Beschreibung
Die Fasern, 200/250 μm, werden in einem losen Rohr aus einem hohen Modul aus Kunststoff platziert, das mit einer wasserdichten Füllverbindung gefüllt ist.mit einer Breite von mehr als 20 mm,, befindet sich im Zentrum des Kerns als metallische Festigkeitsmenge.Um den Kabelkern wird ein Aluminium-Polyethylen-Laminat (APL) aufgetragen. die mit dem Füllstoff gefüllt wird, um es vor dem Eintritt von Wasser zu schützen. Dann wird der Kabelkern mit einer dünnen PE-Innenhülle bedeckt.,Das Kabel ist mit einer PE-Außenhülle versehen.

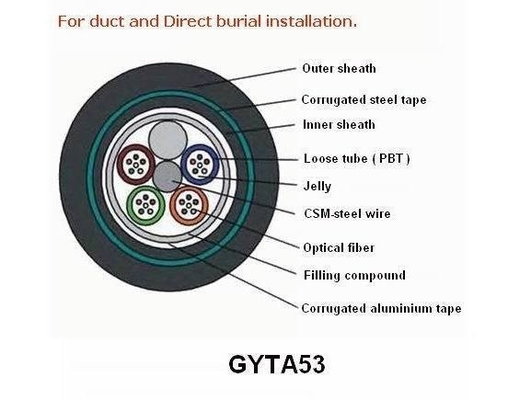

Struktur
- Einzelstahldraht als zentrales Festigkeitselement mit PE-Hülle
- Das lose Rohr mit einer speziellen wasserdichten Verbindung gefüllt
- Vollkernfüllgel
- mit einer Breite von nicht mehr als 40 mm
- UV-dichte PE-Druckjacke
Eigenschaften
- Gute mechanische und Temperaturleistung
- Hochfeste, hydrolysebeständige Schlauchröhre
- Spezielle Rohrfüllverbindungen sorgen für einen kritischen Schutz der Faser
- PE-Hülle schützt Kabel vor ultravioletter Strahlung
- Gute Zerkleinernsfähigkeit, gilt für Kanal- und direkt vergrabene Anwendungen
- Zur Gewährleistung der wasserdichten Funktion durch:
- Stahldraht als zentrales Festigkeitselement
- Spezielle Rohrfüllverbindungen sorgen für einen kritischen Schutz der Faser
- Vollständig in das Kabel gefüllt
- Doppelschichten APL verhindern die Feuchtigkeit
- Ein gutes wasserdichtes Band verhindert das senken senkrecht
Spezifikation
| Typ des Kabels |
Faserzahl |
Anzahl der losen Röhren
|
Füllstoffzahl |
Kabeldurchmesser mm |
Kabelgewicht
kg/km |
Zugfestigkeit
Langfristig/kurzfristig N |
Zerschlagfestigkeit
Langfristig/kurzfristig N/100m
|
Biegeradius
Statisches/dynamisches mm |
| GYTA53-2~6 |
2 bis 6 |
1 |
4 |
12.5 |
175 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-8 ~ 12 |
8 bis 12 |
2 |
3 |
12.5 |
175 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-14~18 |
14 bis 18 |
3 |
2 |
12.5 |
175 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-20 ~ 24 |
20 bis 24 |
4 |
1 |
12.5 |
175 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-26~30 |
26 bis 30 |
5 |
0 |
12.5 |
175 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-32~36 |
32 bis 36 |
5 |
0 |
12.5 |
175 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-38 bis 48 |
38 bis 48 |
5 |
0 |
12.5 |
175 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-50 ~ 60 |
50 bis 60 |
5 |
0 |
12.5 |
175 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-62 ~ 72 |
62 bis 72 |
6 |
0 |
13.2 |
200 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-74~84 |
74 bis 84 |
7 |
1 |
15.0 |
230 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-86~96 |
86 bis 96 |
8 |
0 |
15.0 |
230 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-98~108 |
98 bis 108 |
9 |
1 |
16.0 |
260 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-110 ~ 120 |
110 bis 120 |
10 |
0 |
16.0 |
260 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-122~132 |
122 bis 132 |
11 |
1 |
18.0 |
300 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-130 bis 144 |
134 bis 144 |
12 |
0 |
18.0 |
330 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTY53-146~216 |
146 bis 216 |
18 |
0 |
18.0 |
330 |
1000/3000 |
1000/3000 |
15D/30D |
Lagerung/Betriebstemperatur: -40°C bis + 70°C
Optische Eigenschaften
| Art der Faser |
G. Ich weiß.652 |
G. Ich weiß.655 |
50/125 m |
62.5/125^m |
|
Abschwächen
(+20X)
|
850 nm |
|
|
< 3,0 dB/km |
< 3,3 dB/km |
| 1300 nm |
|
|
< 1,0 dB/km |
< 1,0 dB/km |
| 1310 nm |
< 0,36 dB/km |
< 0,40 dB/km |
|
|
| 1550 nm |
< 0,22 dB/km |
< 0,23 dB/km |
|
|
| Bandbreite |
850 nm |
|
|
> 500 MHz-km |
> 200 MHz-km |
| 1300 nm |
|
|
> 500 MHz-km |
> 500 MHz-km |
| Numerische Öffnung |
|
|
0.200±0.015 NA |
0.275±0,015 NA |
| Wellenlänge des Kabels in cc |
< 1260 nm |
< 1450 nm |
|
|
Anmerkung: Dieses Datenblatt kann nur als Referenz dienen, nicht aber als Ergänzung zum Vertrag.
für ausführlichere Informationen.
Anwendung
•Direktes Begraben
• Verbindung von Kommunikationsgeräten
• Mehrkern-Verkabelungssystem im Rechenzentrum
