ADSS All-dielektrisches Selbststützungsnetz Außen-Fiberoptikkabel 72 Kern
Beschreibung

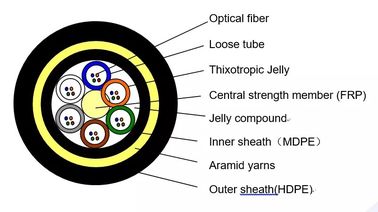

Das ADSS-Kabel besteht aus Fasern mit einem Durchmesser von 250 μm, die in einem losen Rohr aus Kunststoffen mit hohem Modul platziert sind.Die Rohre sind mit einer wasserdichten Füllverbindung gefüllt und um ein nichtmetallisches zentrales Festigkeitselement aus FRP befestigtDabei entsteht ein kompakter und kreisförmiger Kabelkern, der dann mit einer Füllverbindung gefüllt und mit einer dünnen Innenhülle aus PE bedeckt wird.Eine Schicht aus Aramidgarnen wird dann als Festigkeitsbestandteil auf die innere Hülle aufgetragen, und schließlich wird das Kabel mit einer Außenhülle aus PE oder AT für Anti-Tracking vervollständigt.
Bei der Konzeption des ADSS-Kabels wird der tatsächliche Zustand der Oberleitungen berücksichtigt.Für Stromleitungen mit einer Leistung von 110 kV oder mehrDie spezielle Konstruktion der Aramidmenge und des Stranding-Verfahrens kann die Anforderungen an verschiedene Spannweiten erfüllen.
Eigenschaften
Das Luftfaseroptikkabel ist vollständig dielektrisch und selbsttragend, ohne Metall in der Struktur.
Es hat eine große Anzahl von Faserkernen, ist leicht und kann neben Stromleitungen installiert werden, wodurch Ressourcen eingespart werden.
Das Kabel besteht aus einem Aramidmaterial mit hoher Zugfestigkeit, das Spannungen standhält und Schäden verhindert.
Es hat eine geringe thermische Ausdehnung, was bedeutet, dass der Kabelbogen von Temperaturänderungen nur gering beeinflusst wird.
Das Kabel hat eine doppelte Schicht aus Aramidgarn zur Festigkeit und eignet sich somit für raue Umgebungen wie hohe Salzseen oder Linien mit einer Spannweite von mehr als 800 Metern.
Das Kabel hat eine dreischichtige Hülle mit PE/AT als Außenmantel.
Spezifikationen
| Anzahl der Kabelfasern |
/ |
2 ~ 30 |
32 bis 60 |
62 bis 72 |
| Struktur |
/ |
1 + 5 |
1 + 5 |
1 + 6 |
| Faserstil |
/ |
G.652D |
| Zentrale Stärke |
Material |
mm |
FRP |
| Durchmesser (Durchschnitt) |
1.5 |
1.5 |
2.1 |
| Lockerröhre |
Material |
mm |
PBT |
| Durchmesser (Durchschnitt) |
1.8 |
2.1 |
2.1 |
| Stärke (durchschnittlich) |
0.32 |
0.35 |
0.35 |
| Maximaler Faseranteil pro losem Rohr |
6 |
12 |
12 |
| Farbe der Rohre |
Vollständige Farbkennzeichnung |
| Überlänge der Fasern |
% |
0.7 bis 0.8 |
| Wasserdichtigkeit |
Material |
/ |
Kabelgel |
| Innerer Sehath |
Material |
mm |
MDPE |
| Innenhülle |
0.9 mm |
| Nichtmetallische Verstärkungsbestandteile |
Material |
/ |
Aramidgarne |
| Außenhülle |
Material |
mm |
MDPE |
| Außenhülle |
10,8 mm |
| Kabeldurchmesser (durchschnittlich) |
mm |
10.9 |
11.5 |
12.1 |
| Kabelgewicht (ungefähr) |
in kg/km |
95 |
110 |
120 |
| Kabelsektionsfläche |
mm2 |
93.31 |
103.87 |
114.99 |
| Verstärkungskoeffizient (max) |
1310 nm |
dB/km |
0.35 |
| 1550 nm |
0.21 |
| Nennziehfestigkeit ((RTS) |
kn |
6 |
| Maximal zulässige Spannung (MAT) |
kn |
2.5 |
| Jahresdurchschnittliche Betriebsspannung (EDS) |
kn |
3.2 |
| Modul von Young |
Kn/mm2 |
7.8 |
| Koeffizient der thermischen Ausdehnung |
10-6/°C |
9 |
| Zerschlagfestigkeit |
Langfristig |
N/100 mm |
1100 |
| Kurzfristig |
2200 |
| Erlaubnis Biegeradius |
statisch |
mm |
15 der OD |
| dynamisch |
20 von OD |
| Temperatur |
Bei der Legerei |
°C |
-20 ~ +60 |
| Lagerung und Transport |
-40 ~ +70 |
| Laufen |
-40 ~ +70 |
| Anwendungsbereich |
Geeignet für Spannung unter 110 kV, Windgeschwindigkeit unter 25 m/s, Eisschutz 5 mm |
| Kabelmarkierungen |
Unternehmensbezeichnung ADSS-××B1-PE-100M DL/T 788-2001 ××××M Jahr
(oder auf Wunsch des Kunden)
|
Anmerkung:Dieses Datenblatt kann nur als Referenz dienen, aber nicht als Ergänzung zum Vertrag.
