GJXFH FTTH
Simplexmonomode--Transceiverkabel-Telekommunikationsdraht LAN des innenkabels Bogen-artiger mehradriger

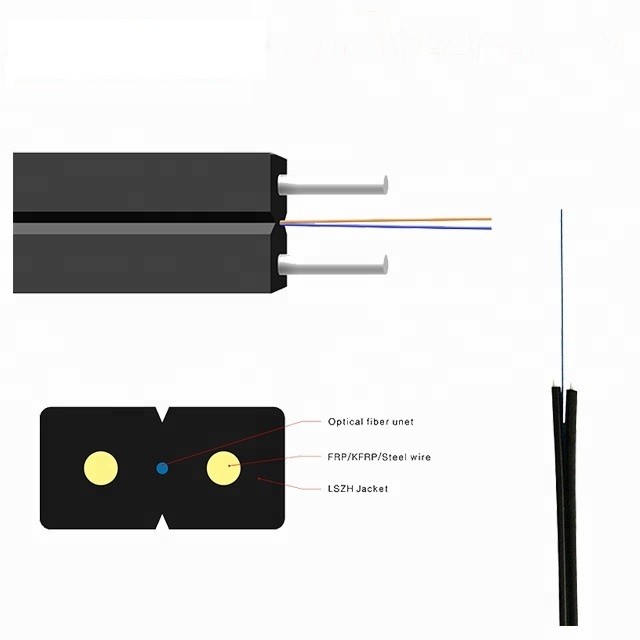

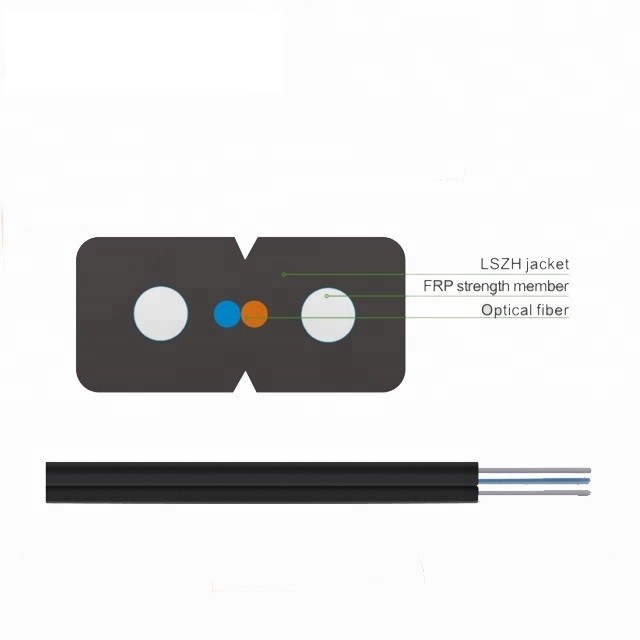

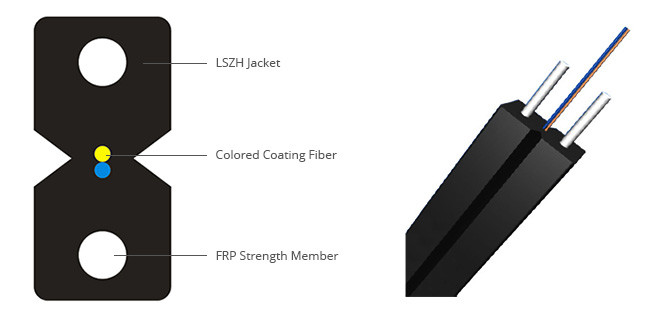

Das 250um färbte beschichtende Faser wird in Position gebracht in die Mitte. Zwei paralleler faserverstärkter Plastik (FRP) wird an den zwei Seiten gesetzt. Das Kabel wird mit einer UV- und flammhemmenden LSZH-Hülle des Schwarzen oder der Farbe abgeschlossen.
Struktur:
- Fliegenart Querschnittsentwurf
- zwei paralleler FRP-Draht als Stärkemitglied
- G657A1/A2 biegen dauerhafte Faser in der Mitte
- Äußere Hülle des PET oder LSZH
Eigenschaft:
- Gutes UV- und flammhemmend.
- Bogenart flache Struktur.
- Kompakt, weich, flexibel, einfach zu installieren.
1. Spezielle verbiegen-beständige Glasfaser, größere Bandbreite bereitstellend und erhöhen Netzübertragungsqualität;
2. Zwei parallele FRP-Verstärkungen stellen das Lichtleiterkabel haben gute Druckfestigkeit und schützen die Glasfaser her;
3. Das Lichtleiterkabel hat einfache Struktur-, leichte und starkedurchführbarkeit;
4. Einzigartiger Nutentwurf, einfach abzuziehen, einfach, Installation und Wartung anzuschließen, zu vereinfachen;
5. Halogen-freie flammhemmende Polyäthylenhülle des Niedrig-Rauches oder flammhemmende PVC-Hülle, Umweltschutz.
6. Mit einer Vielzahl von Verbindungsstücken zusammengebracht werden vor Ort, kann sein Ende kann vor Ort.
7. Wegen seiner Weichheit und Leichtigkeit ist das umhüllte Kabel im Zugangsnetz weitverbreitet; der wissenschaftliche Name des umhüllten Kabels ist, dass das Zugangsnetz einen Schmetterling benutzt, um das Lichtleiterkabel einzuführen; weil seine Form ein Schmetterling ist, wird es auch ein Schmetterling Lichtleiterkabel, geformtes Lichtleiterkabel 8 genannt.
Spezifikation:
Allgemeine Spezifikationen
| Kabel-Art |
FTTH (Transceiverkabel) |
| Faser-Art |
INSPEKTION G657A2 INSPEKTIONS-G657A1/ |
| Anwendung |
FTTH, LAN |
| Empfohlene Installationsmethoden |
Von der Luft |
| Umwelt |
Innen |
| Temperaturspanne |
-40 zu 70℃ |
Faser-Spezifikationen
| Faserart |
Einheit |
Inspektion
G652D
|
Inspektion
G657A1
|
Inspektion
G657A2
|
| Bedingung |
Nanometer |
1310/1550 |
1310/1550 |
1310/1550 |
| Verminderung |
dB/km |
≤0.36/0.23 |
≤0.35/0.21 |
≤0.35/0.21 |
| Streuung |
1310nm |
Ps/(nm*km) |
≤18 |
≤18 |
≤18 |
| 1550nm |
Ps/(nm*km) |
≤22 |
≤22 |
≤22 |
| Nullstreuungswellenlänge |
Nanometer |
1312±10 |
1312±10 |
1300-1324 |
| Nullstreuungssteigung |
ps/(Nanometer-² ×Km) |
≤0.091 |
≤0.090 |
≤0.092 |
| Maximale einzelne Faser PMD |
[ps/√km] |
≤0.2 |
≤0.2 |
≤0.2 |
| PMD-Entwurfs-Verbindungs-Wert |
ps/(Nanometer-² ×Km) |
≤0.08 |
≤0.08 |
≤0.08 |
| FaserGrenzwellenlänge λc |
Nanometer |
≧1180, ≤1330 |
≧1180, ≤1330 |
≧1180, ≤1330 |
| KabelGrenzwellenlänge λcc |
Nanometer |
≤1260 |
..... |
..... |
| MF |
1310nm |
um |
9.2±0.4 |
9.0±0.4 |
9.8±0.4 |
| 1550nm |
um |
10.4±0.8 |
10.1±0.5 |
9.8±0.5 |
| Schritt (Durchschnitt des bidirektionalen Maßes) |
DB |
≤0.05 |
≤0.05 |
≤0.05 |
| Unregelmäßigkeiten über Faserlängen- und -punktunstimmigkeit |
DB |
≤0.05 |
≤0.05 |
≤0.05 |
| Unterschiedrückstreukoeffizient |
dB/km |
≤0.03 |
≤0.03 |
≤0.03 |
| Verminderungseinheitlichkeit |
dB/km |
≤0.01 |
≤0.01 |
≤0.01 |
| Manteldurchmesser |
um |
125.0±0.1 |
124.8±0.1 |
124.8±0.1 |
| Umhüllungsnichtkreisförmigkeit |
% |
≤1.0 |
≤0.7 |
≤0.7 |
| Beschichtender Durchmesser |
um |
242±7 |
242±7 |
242±7 |
| Konzentrisch beschichten/Fehler des Buchfinken |
um |
≤12.0 |
≤12.0 |
≤12.0 |
| Kreisförmigkeit nicht beschichten |
% |
≤6.0 |
≤6.0 |
≤6.0 |
| Kern/Umhüllungsexzentrizität |
um |
≤0.6 |
≤0.5 |
≤0.5 |
| Locke (Radius) |
um |
≥4 |
≥4 |
≥4 |
Standardfarbkennzeichnung der Faser
| Nein. |
1 |
2 |
3 |
4 |
| Farbe |
Blau |
Orange |
Grün |
Brown |
Kabel-Entwurf
| Einzelteil |
Beschreibung |
| Modell No |
GJXH/GJFXH |
| 1. Faseranzahl |
1 Kern, 2 Kern, Kern 4 |
| 2. Kabel-Durchmesser |
3.0*2.0mm |
| 3. Kabel-Gewicht |
11.5KGS/9.5KGS |
| 4. Stärkemitglied |
|
| - Material |
Steel/FRP |
| - Durchmesser |
0.45mm |
| Hülle 5.Outer |
|
| - Material |
LSZH (schwarz/weiß) |
| 6. Hüllenmarkierung |
|
| -artig von der Markierung |
Laserdruck |
Stärke-Mitglied
Das Stärkemitglied wird vom Stahl oder von FRP gemacht. Sie stellt dehnbares zum Kabel zur Verfügung.
Hülle schützen Kabel vor Wassereindringen.
Außenmantel
LSZH-Hülle wird über der Faser verdrängt.
Kabelmantelmarkierung
Jedes Kabel haben die folgenden Informationen markierte offenbar auf dem Außenmantel von Kabeln:
a. Name des Herstellers.
b. Jahr des Herstellers
c. Art des Kabels und der Faser
d. Längenkennzeichen (Drucken auf jedem Meter normalerweise)
e. Oder als Anforderungen des Kunden.
Anwendung:
1. Verwendet für Innenkabel, benutzen Endbenutzer direkt Kabel;
2. Verwendet für die Einführung von Lichtleiterkabeln in den Gebäuden;
Für Innenkabel von Benutzern in FTTH.
