GYTY53
Kommunikations-Groß-Kern-Struktur-Rohr-Anti-Ameisen-im Freien einzelnes gepanzertes Faser-Lichtleiterkabel
Constructure:

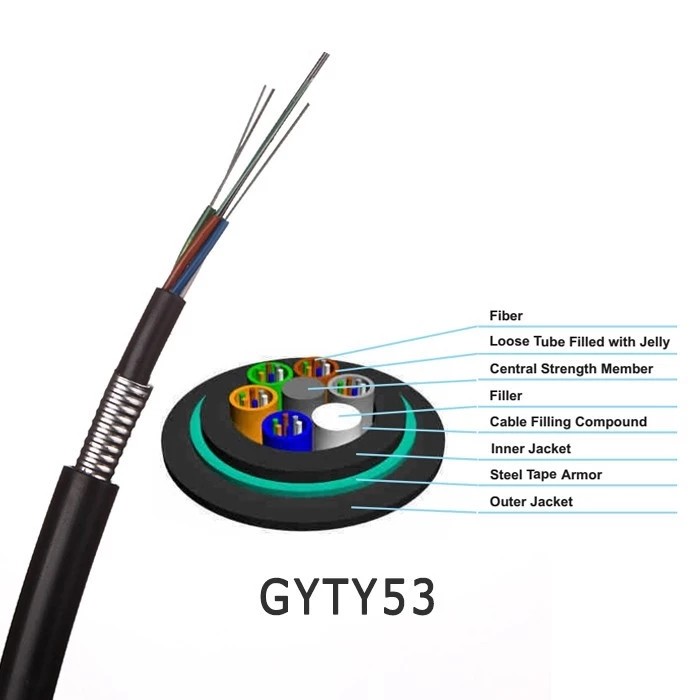

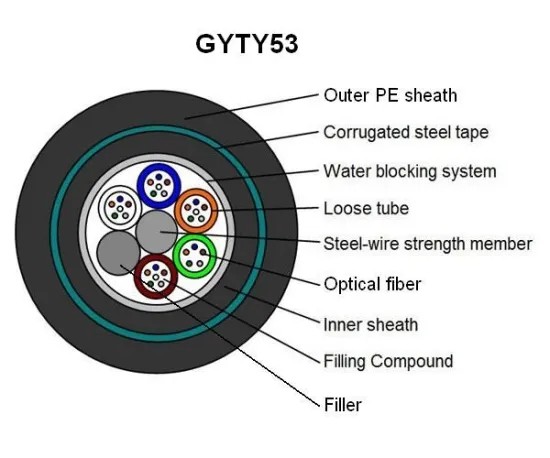

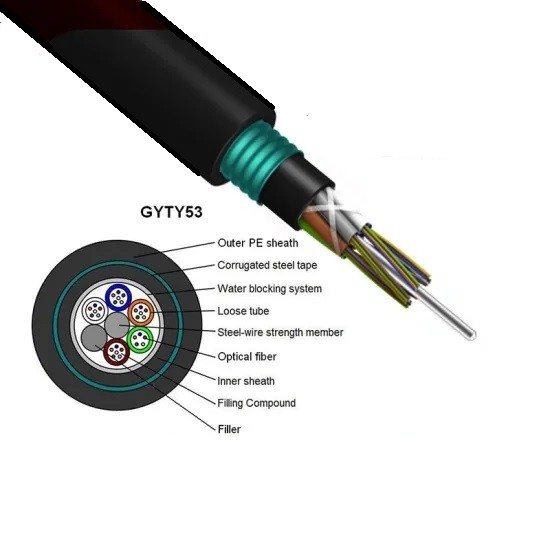

Die Struktur des Lichtleiterkabels GYTY53 ist, dass 250μm Glasfaser in einem losen Rohr umhüllt wird, das vom hohen Modulmaterial hergestellt wird, und das lose Rohr wird mit wasserdichtem Mittel gefüllt. Die Mitte der Kabelseele ist ein Metall verstärkter Kern. Für etwas Lichtwellenleiter verstärkte eine Schicht Bedarf des Polyäthylens (PET), außerhalb des Metalls verdrängt zu werden Kern. Das lose Rohr (und das Füllerseil) wird um den zentralen Verstärkungskern verdreht, um eine kompakte und runde Kabelseele zu bilden und die Abstände in der Kabelseele werden gefüllt mit Wasser, das Füller blockiert. Eine Schicht der inneren Hülle des Polyäthylens. Doppelseitiges überzogenes Stahlplastikband (PSP) wird longitudinal und verdrängt dann mit Polyäthylenhülle eingewickelt, um Kabel zu bilden.
Eigenschaft:
●Annahme bidirektionaler Schicht „SZ“, die Technologie verdreht
●Füllen, Salbe Schritt für Schritt wasser-blockierend, wasser-blockierend im vollen Abschnitt
●Der Stahl (Aluminium) Gurt hat zuverlässiges Abbinden mit dem Rand, hochfest und keinem Knacken, wenn er verdreht wird
●Überschüssige Längensteuerung der stabilen Faser
●Nachdem das Kabel gebildet ist, ist die zusätzliche Verminderung der Faser fast null, und der Streuungswert ändert nicht
●Ausgezeichnete Umweltfreundlichkeit, anwendbare Temperaturspanne ist ℃ -10 | + ℃ 70
Spezifikation:
| Faseranzahl |
Nenndurchmesser (Millimeter) |
Nominales Gewicht (kg/km) |
Max Fibers pro Rohr |
Max No. von (Tubes+fillers) |
Zulässige Zugbeanspruchung (N) |
Zulässige Zerstampfung
Widerstand
(N/100mm)
|
| Kurzfristig |
Zeitdauer |
Kurzfristig |
Zeitdauer |
| 2|36 |
13,2 |
197 |
6 |
5 |
3000 |
1000 |
3000 |
1000 |
| 38|72 |
13,8 |
217 |
8 |
6 |
3000 |
1000 |
3000 |
1000 |
| 74|96 |
14,6 |
262 |
12 |
6 |
3000 |
1000 |
3000 |
1000 |
| 98|120 |
16,0 |
302 |
12 |
8 |
3000 |
1000 |
3000 |
1000 |
| 122|144 |
17,6 |
347 |
12 |
12 |
3000 |
1000 |
3000 |
1000 |
| >144 |
Verfügbar auf die Anfrage des Kunden |
Anmerkung:
1. Für flammhemmendes Kabel kann äußere Hülle vom Halogen-freien (LSZH) Material des Niedrigrauches gemacht werden, und die Art ist GYTZS.
der Antrag des Kunden 2.Upon, Kabel mit Längsfarbstreifen auf äußerer Hülle kann angeboten werden. Weitere Einzelheiten, beziehen bitte sich auf GYTA-Reihe.
3. Spezielle Kabelstruktur kann auf dem Antrag des Kunden entworfen sein und hergestellt werden.
Faser-Spezifikationen
| Technischer Parameter ITU-T G.652D (B1.3) der Monomode--Glasfaser |
| Eigenschaften |
Bedingungen |
Spezifizierte Werte |
Einheiten |
| Optische Eigenschaften |
|
|
|
| Felddurchmesser (MF) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| Grenzwellenlänge (λcc) |
|
≤1260 |
Nanometer |
| Dämpfungskonstante |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Verbiegender Makroverlust |
φ75mm, 100circles, an 1550nm |
≤0.1 |
DB |
| Verminderungs-Ungleichmäßigkeit |
|
≤0.05 |
DB |
| Streuungskoeffizient |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Nullstreuungswellenlänge |
|
1300~1324 |
Nanometer |
| Maximale nullstreuungssteigung |
|
≤0.093 |
Ps/(Nanometer2 .km) |
| Gruppenbrechungsindex (typischer Wert) |
1310nm
1550nm
|
1,466
1,467
|
|
| Geometrische Eigenschaft |
|
|
|
| Manteldurchmesser |
|
125.0±1.0 |
µm |
| Kern/Umhüllungsexzentrizität |
|
≤0.8 |
µm |
| Umhüllungsnichtkreisförmigkeit |
|
≤1.0 |
% |
| Beschichtender Durchmesser |
|
245.0±10 |
µm |
| Umhüllung/beschichtende Exzentrizität |
|
≤12.0 |
µm |
| Beschichtende Nichtkreisförmigkeit |
|
≤8 |
% |
| Durchmesser der farbigen Beschichtung |
|
250.0±15 |
µm |
| Mechanische Eigenschaft |
|
|
|
| Winden (Radius) |
|
≥4 |
m |
| Beweisdruck |
|
>0.69 |
Gpa |
| Beschichtende Streifenkraft |
Durchschnittswert
Höchstwert
|
1.0-5.0
1.3-8.9
|
N
N
|
| Dynamischer Spannungskorrosions-Anfälligkeitsparameter (Nd-Wert) |
|
≥20 |
|
Wir produzieren und Prüfkabel stimmen mit folgendem Standard überein
| Mechanische Leistung |
| Max Tension Performance |
Iec 60794-1-2-E |
| Max. Operation Tension |
Iec 60794-1-2-E1 |
| Zerstampfungs-Test |
Iec 6079 – 1-2-E3 |
| Schlagversuch |
Iec 60794-1-2-E4 |
| Wiederholtes Verbiegen |
Iec 60794-1-2-E6 |
| Drehungs-Test |
Iec 60794-1-2-E7 |
| Kabelbiegung |
IEC 60794-1-2-E11A |
| Dämpfungskonstante |
ITU-T G.652 |
| Struktureller Test |
IEC-60793-1-20 |
| Umweltfreundlichkeit |
| Temperaturwechsel |
Iec 60794-1-2-F1 |
| Wasser-Durchdringen |
IEC 60794-1-2-F5B |
| Archivierender Verbundfluß |
Iec 60794-1-E14
|
Kabelseele
Die losen Rohre werden um das zentrale Stärkemitglied angeschwemmt, das SZ verwendet. SZ-Schiffbruch wickelt die Rohre in einer Richtung für einige Drehungen, dann in der anderen Richtung ein.
Zentrales Stärke-Mitglied
Das zentrale Stärkemitglied wird vom Stahl gemacht, den es dehnbare und anti-Knickungsstärke zum Kabel zur Verfügung stellt.
Loses Rohr
Glasfasern werden in Gelee gefülltem Rohr untergebracht. Das Rohr wird mit industriekompatiblem PBT hergestellt. Es wird für einfache Identifizierung entsprechend dem Entwurf gefärbt, der oben gezeigt wird.
Wasser, das Material blockiert
Füllmasse, das Wasser, das Material zwischen dem losen Rohr und der inneren Hülle blockiert, Kabel vor Wassereindringen zu schützen.
Rüstung
Gewölbtes Stahlband zusätzliche Kabelkompressionsstärke, maximales Antizerstampfungseigentum, Nagetierschutz und beständige Leistung der Kugel zur Verfügung stellen.
Außenmantel
Eine schwarze des mit hoher Dichte Jacke Polyäthylens wird über der Kabelseele und gewölbten Stahlder bandrüstung als die Hülle verdrängt.
Kabelmantelmarkierung
Jedes Kabel haben die folgenden Informationen markierte offenbar auf dem Außenmantel von Kabeln:
a. Name des Herstellers.
b. Jahr des Herstellers
c. Art des Kabels und der Faser
d. Längenkennzeichen (Drucken auf jedem Meter normalerweise)
e. Oder als Anforderungen des Kunden.
Anwendung:
Passend für Unkosten, Rohrleitung, direkte begrabene und andere legende Methoden
