GYTS Telekommunikation Stahlband Panzerrohr
GYTS Außenfaseroptikkabel

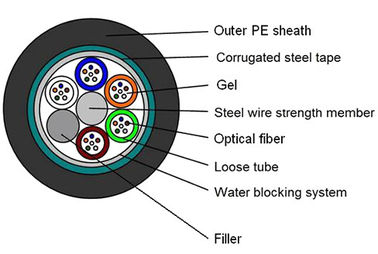

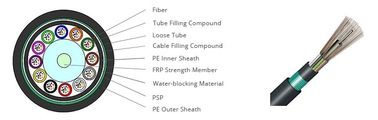

Konstruktion
Die GYTS-Optikkabelstruktur besteht darin, 9 / 125μm Einzelmodus-Optische Faser oder 50 / 125μm, 62,5 / 125μm Multimode-Optische Faser (Siliciumsilikon) in ein loses Rohr aus hochwertigem wasserdichtem Material zu stecken,die mit einer wasserdichten Verbindung gefüllt ist.Für mehrkernoptische Kabel benötigt der verstärkte Kern eine zusätzliche PE-Hülle.Das lose Rohr und das Füllseil werden um die Mitte gedreht, um den kompakten und runden Kabelkern zu stärkenDas zweiseitige Wellstahlband (PSP) wird längs eingewickelt und in eine Polyethylenhülle extrudiert, um ein Kabel zu formen.
GYTS-Optikkabel (schichtverwickeltes gepanzertes Optikkabel)
Merkmal
◆ Das lose Rohrmaterial selbst hat eine gute Hydrolysebeständigkeit und eine hohe Festigkeit
◆ Das Rohr mit charakteristischem Fett füllen, das die optische Faser entscheidend abdichtet
◆ PE-Hülle ist ultraviolett beständig
◆ Ein einziger Stahldraht, der den optischen Kabel parallel und dehnbar macht, trägt zur Verstärkung des zentralen Kerns bei
◆ Dehnungsbeständigkeit, Abriebsbeständigkeit, Stoßbeständigkeit, Zerkleinernsbeständigkeit, wiederholtes Biegen, Drehen, Biegen, Drehen (Biegenwinkel nicht größer als 90°) usw.hat gute mechanische Eigenschaften und Temperaturmerkmale
◆ Das doppelseitige Wellstahlband (PSP) verbessert die Feuchtigkeitsbeständigkeit des optischen Kabels, und das Wellstahlteil kann besser mit PE kombiniert werden, um die Struktur zu stärken.
◆ Das GYTS-Ein-Modus-Optikkabel verfügt über hohe Übertragungsgeschwindigkeit, große Entfernungen, gute Vertraulichkeit, Anti-elektromagnetische Feldstörungen, gute Isolierung, gute chemische Stabilität,lange Lebensdauer und geringer VerlustEs hat gute Eigenschaften und wirtschaftliche Vorteile.
◆ Geeignet für Fernkommunikation und Kommunikation zwischen Büros
◆ Verlagemethode: Luftleitung
◆ Anwendbarer Temperaturbereich: ¥40 °C ¥ + 60 °C
Spezifikation
Optische Eigenschaften
| Art der Faser | G. Ich weiß.652 | G. Ich weiß.655 | 50/125 m | 62.5/125^m | |
|
Abschwächen (+20X) |
850 nm | < 3,0 dB/km | < 3,3 dB/km | ||
| 1300 nm | < 1,0 dB/km | < 1,0 dB/km | |||
| 1310 nm | < 0,36 dB/km | < 0,40 dB/km | |||
| 1550 nm | < 0,22 dB/km | < 0,23 dB/km | |||
| Bandbreite | 850 nm | > 500 MHz-km | > 200 MHz-km | ||
| 1300 nm | > 500 MHz-km | > 500 MHz-km | |||
| Numerische Öffnung | 0.200±0.015 NA | 0.275±0,015 NA | |||
| Wellenlänge des Kabels in cc | < 1260 nm | < 1450 nm | |||
Struktur und technische Spezifikationen
|
Fasern Ich zähle. |
Nennwert Durchmesser (mm) |
Nennwert Gewicht (kg/km) |
Maximalfaser Pro Schlauch |
Max. der (Röhren + Füllstoffe) |
Zulässige Zuglast (N) |
Zulässige Zermalmungsbeständigkeit (N/100 mm) |
||
| Kurzfristig | Langfristig | Kurzfristig | Langfristig | |||||
| 2 ~ 30 | 9.7 | 96 | 6 | 5 | 1500 | 600 | 1800 | 800 |
| 32 bis 48 | 10.7 | 111 | 8 | 6 | 1500 | 600 | 1800 | 800 |
| 50 bis 72 | 11.6 | 136 | 12 | 8 | 2000 | 600 | 1800 | 800 |
| 74 bis 96 | 13.0 | 166 | 12 | 10 | 2000 | 600 | 1800 | 800 |
| 98 bis 144 | 15.1 | 228 | 12 | 12 | 2500 | 600 | 1800 | 800 |
Anmerkung:Dieses Datenblatt kann nur als Referenz dienen, aber nicht als Ergänzung zum Vertrag.
für ausführlichere Informationen.
Wir produzieren und testen Kabel, die folgenden Standards entsprechen:
| Mechanische Leistung | |
| Maximale Spannungsleistung | IEC 60794 ¥1-2-E |
| Max. Operation Spannung | IEC 60794 ¥1-2-E1 |
| Zerschlagungstest | IEC 6079 ¥1-2-E3 |
| Aufprallprüfung | IEC 60794 ¥1-2-E4 |
| Wiederholtes Biegen | IEC 60794 ¥1-2-E6 |
| Torsionsprüfung | IEC 60794 ¥1-2-E7 |
| Kabelbeugen | IEC 60794 ¥1-2-E11A |
| Abschwächungskoeffizient | ITU-T G.652 |
| Strukturprüfung | IEC-60793-1-20 |
| Umweltleistung | |
| Temperaturzyklus | IEC 60794 ¥1-2-F1 |
| Wasserdurchdringung | IEC 60794 ◄ 1 ◄ 2-F5B |
| Einfügung von Verbindungsströmen |
IEC 60794-1-E14 |
Anwendung
Für die Außenkommunikation eignet sich ein Großkern-Optikkabel für die Verlegung verschiedener direkt vergrabener Leitungen.und ist weit verbreitet in der Übertragung von Fernkommunikation und Büro-Kommunikation.
