SCHMETTERLINGS-Transceiverkabel der Kabel-Fabrik-flaches FTTH 1core G657A LSZH Innen

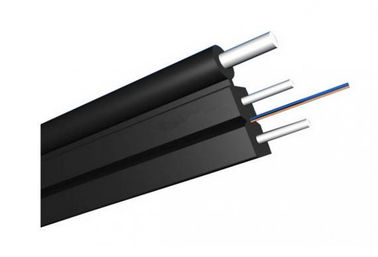

Benutzt Innentransceiverkabel GJXFH FTTH flache Struktur des Schmetterlinges, deren Einheit aus optischen Fasern in die Mitte in Position gebracht wird. Zwei, die parallele Faser Stärkemitglieder des Plastik (FRP) verstärken, werden an den zwei Seiten gesetzt. Dann wird das Kabel mit LSZH-Hülle abgeschlossen.
Eigenschaften
wasserdichte Leistung 1.Good
Rauch 2.Low, nullhalogen und flammhemmende Hülle
3., einfache Struktur, leicht mit kleinem Durchmesser und hohe Durchführbarkeit
Mitglied der Stärke 4.FRP stellt anti- elektromagnetischen und Zerstampfungswiderstand sicher
Faser der Niedrig-Biegungempfindlichkeit 5.Special liefert hohe BandbreitenDatenübertragung
6.Novel Flöte Entwurf, leicht Streifen und Spleiß, vereinfachen Installation und Wartung
Netz 7.Access
8. Inhausnetz (LAN)
direkt verkabelnde Endbenutzer 9.Used
Optik10.Fiber kommunikationssystem
Innenverkabeln 11.FTTH und Verteilung
Anwendung
1. Angenommen zur Innenverteilung.
2. Als Zopf von Telekommunikationsgeräten
3. Passend für Telekommunikationsgeräte
4. Kann bequem installiert sein
Eigenschaften
1. Gewicht, niedrige Kosten und Durchführbarkeit.
2. Passend für begrenztes Raumfeld der Niederlassung, Innen-Reihe
3. Gelegt, um Bauoperationen zu erleichtern; Teil und das Kabel
4. Niedriger Rauch des Jackengebrauches, Halogen-freie flammhemmende Materialien.
5. Verhindern Sie Blitz und starke elektrische Umwelt;
6. FRP oder KFRP verstärken die Teilmaterialien.
Anforderung für Auftrag
1. Faserart: Monomode- G652, G655, G657, 50/125,62.5/125 in mehreren Betriebsarten, OM3, OM4.
2. Fasermarke: YOFC, Corning, Fiberhome Fujikura, OFS etc.
3. Hüllenmaterial: PET, LSZH, PVC (kann erfordert werden).
4. Hüllenfarbe: Schwarz, kann erfordert werden.
5. Die Faser- und Rohrfarbe: entsprechend angeschwemmter Farbe kann erfordert werden.
6. Die Kabel Größe: stimmen Sie mit der Tabelle, kann erfordert werden überein.
7. Länge des Kabels: ist im Allgemeinen 2KM, können erfordert werden.
8. Andere Anforderung: kann verhandelt werden.
Spezifikationen
|
Kabel-Art |
FTTH-Transceiverkabel |
Faseranzahl |
1 Faser |
|
Bau |
Schmetterlings-Ebene |
Singlemode G.657A |
Singlemode G.657A |
|
Außenmantel-Material |
LSZH (schwarz/weiß) |
Stärke-Mitgliedsmaterial |
FRP |
|
Kabel-Durchmesser |
× (2.0±0.1) (3.0±0.1) Millimeter |
Gewicht |
10kg/km |
|
Dehnfestigkeit (lang/kurzfristig) |
100/200N |
Zerstampfungs-Last (lang/kurzfristig) |
300/1000 (N/100mm) |
|
Biegungsradius (lang/kurzfristig) |
10D/20D (Millimeter) |
Funktionieren/Lagertemperatur |
°C -40 bis +85 |
Kabelbaudetails:
|
Einzelteile |
Beschreibung |
||||||
|
Zahl der Faser |
1core |
||||||
|
Faser |
Art |
G657A |
|||||
|
Durchmesser |
250µm |
||||||
|
Stärkemitglied |
Material |
Galvanisiertes Stahl-wire/FRP/KFRP |
|||||
|
Kabelmantelstärke |
/ |
Max. 0.8mm/Min. 0.4mm |
|||||
|
/ |
/ |
||||||
|
Äußere Hülle |
Material |
LSZH |
|||||
|
Durchmesser |
1.8±0.2mm |
||||||
|
Kabelgröße (Höhe * Breite) |
3,0 (±0.1) Millimeter ×2.0 (±0.2) Millimeter |
||||||
|
Kabelgewicht |
8,5 KG±1KG |
||||||
|
Installations-Temperaturspanne (ºC) |
-20+60 |
||||||
|
Operations- und Transporttemperatur (ºC) |
-40+70 |
||||||
|
Min Bending Radius (Millimeter) |
Zeitdauer |
10D |
|||||
|
Min Bending |
Kurzfristig |
20D |
|||||
|
Minimales zulässiges |
Zeitdauer |
40 |
|||||
|
Minimales zulässiges |
Kurzfristig |
80 |
|||||
|
Zerstampfungs-Last (N/100mm) |
Zeitdauer |
500 |
|||||
|
Zerstampfungs-Last (N/100mm) |
kurzfristig |
1000 |
|||||
Fasereigenschaft:
|
Faserart |
Einheit |
Inspektion |
Inspektion |
Millimeter |
Millimeter |
Millimeter |
|
|
Bedingung |
Nanometer |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
|
|
Verminderung |
dB/km |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
|
|
0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
---- |
---- |
|||
|
Dispresion |
1550nm |
Ps/(nm*km) |
---- |
≤18 |
---- |
---- |
Dispresion |
|
1625nm |
Ps/(nm*km) |
---- |
≤22 |
---- |
---- |
|
|
|
Bandbreite |
850nm |
MHZ.KM |
---- |
---- |
>=400 |
>=160 |
Bandbreite |
|
1300nm |
MHZ.KM |
---- |
---- |
>=800 |
>=500 |
|
|
|
Nullstreuungswellenlänge |
Nanometer |
1300-1324 |
>=1302, |
---- |
---- |
>= 1295, |
|
|
Nulldispresion Steigung |
Nanometer |
≤0.092 |
≤0.091 |
---- |
---- |
---- |
|
|
PMD maximales einzelnes Fibr |
|
≤0.2 |
≤0.2 |
---- |
---- |
≤0.11 |
|
|
PMD-Entwurfs-Verbindungs-Wert |
Ps (nm2*k |
≤0.12 |
≤0.08 |
---- |
---- |
---- |
|
|
FaserGrenzwellenlänge λc |
Nanometer |
>= 1180, |
>=1180, |
---- |
---- |
---- |
|
|
Kabel sutoff |
Nanometer |
≤1260 |
≤1260 |
---- |
---- |
---- |
|
|
MF |
1310nm |
um |
9.2+/-0.4 |
9.2+/-0.4 |
---- |
---- |
---- |
|
1550nm |
um |
10.4+/-0.8 |
10.4+/-0.8 |
---- |
---- |
---- |
|
|
Numerisch |
|
---- |
---- |
0,200+/ |
0.275+/-0. |
0.200+/-0 |
|
|
Schritt (Durchschnitt von bidirektionalem |
DB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
|
|
Unregelmäßigkeiten über Faser |
DB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
|
|
|
|
|
|
|
|
|
|
|
Dicontinuity |
|||||||
|
Unterschiedrückstreuung |
dB/km |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
|
|
Verminderungseinheitlichkeit |
dB/km |
≤0.01 |
≤0.01 |
|
|
|
|
|
Kern dimater |
um |
|
|
50+/-1.0 |
62.5+/-2.5 |
50+/-1.0 |
|
|
Manteldurchmesser |
um |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
|
|
Umhüllungsnichtkreisförmigkeit |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Beschichtender Durchmesser |
um |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
|
|
Beschichten/Buchfink |
um |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
Kreisförmigkeit nicht beschichten |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
Kern/Umhüllung conentricity Fehler |
um |
≤0.6 |
≤0.6 |
≤1.5 |
≤1.5 |
≤1.5 |
|
|
Locke (Radius) |
um |
≤4 |
≤4 |
---- |
---- |
---- |
|
