24 Faser-Fan--herausin mehreren betriebsarten Innenausbruch-Lichtwellenleiter mit hochfestem
Mulit beabsichtigen Verteilungs-Kabelgebrauchssimplexkabel (fester Puffer φ900μm, aramid yarm als Stärkemitglied) als Untereinheit. Ein faserverstärkter Plastik (FRP) findet in der Mitte des Kernes als nicht--metallics Stärkemitglied. Die Untereinheiten werden um die Kabelseele angeschwemmt. Das Kabel wird mit einer Jacke PVCs oder LSZH (der niedrige Rauch, null Halogen, flammhemmend) abgeschlossen.
Eigenschaft
halten nicht-metallische Struktur der Stärke 1.Stranded, Mitgliedsdas Kabel sicherzustellen große Dehnfestigkeit aus.
Jacke 2.The rostfest, Antiwasser, anti-ultraviolette Strahlung, flammhemmend und harmlos zur Umwelt etc.
3.Storage Betriebstemperatur: -20ºC~+60ºC, Installations-Temperatur: -5ºC~+50ºC.
Anwendung
Verteilung des Kabels 1.Indoor.
Intra-bildendes Rückgrat 2.For, das einschließlich Böden, Terminal-boxex und Arbeitsplätze verkabelt.
können direkte Anschlussintra-gebäude des Kurzschlusses 3.For und des mittleren Abstandes und innerhalb der verschiedenen Gebäude, jede Unterkabeleinheit durch Standardverbindungsstück direkt angeschlossen werden.
Faser-Parameter
| Nein. |
Einzelteile |
Einheit |
Spezifikation |
| G.652D |
| 1 |
Felddurchmesser |
1310nm |
μm |
9.2±0.4 |
| 1550nm |
μm |
10.4±0.5 |
| 2 |
Manteldurchmesser |
μm |
124.8±0.7 |
| 3 |
Umhüllungs-Nicht-Kreisförmigkeit |
% |
≤0.7 |
| 4 |
Kernumhüllende Exzentrizität |
μm |
≤0.5 |
| 5 |
Beschichtender Durchmesser |
μm |
245±5 |
| 6 |
Beschichtende Nicht-Kreisförmigkeit |
% |
≤6.0 |
| 7 |
Umhüllung-Beschichtungs-Exzentrizität |
μm |
≤12.0 |
| 8 |
Kabel-Grenzwellenlänge |
Nanometer |
λcc ≤1260 |
| 9 |
Verminderung (Maximum) |
1310nm |
dB/km |
≤0.4 |
| 1550nm |
dB/km |
≤0.3 |
Kabel-Parameter
| Einzelteile |
Spezifikationen |
| Faseranzahl |
2-48 |
| Fest-abgedämpfte Faser |
Maß |
850µm±50µm |
| Material |
PVC |
| Farbe |
Weiß |
| Simplexkabel |
Maß |
1.9mm±0.1mm |
| Material |
LSZH |
| Farbe |
Gelb |
| Stärke-Mitglied |
Kevlar |
| Druck von Kennzeichen |
(1) - (48) |
| Zentrales Stärke-Mitglied |
Durchmesser |
3.8mm±0.1mm |
| Material |
FRP+LSZH |
| Farbe |
Gelb |
|
Außenmantel
|
Maß |
14.5mm±0.5mm |
| Material |
LSZH |
| Farbe |
Gelb |
Mechanische und Klimaeigenschaften
| Einzelteile |
Vereinigen Sie |
Spezifikationen |
| Spannung (Zeitdauer) |
N |
600 |
| Spannung (kurzfristig) |
N |
1500 |
| Zerstampfung (Zeitdauer) |
N/10cm |
300 |
| Zerquetschen Sie (kurzfristig) |
N/10cm |
1000 |
| Min. Biegungsradius (dynamisch) |
Millimeter |
20D |
| Min., Biegungsradius (statisch) |
Millimeter |
10D |
| Installations-Temperatur |
ºC |
-10~+50 |
| Betriebstemperatur |
ºC |
-20~+60 |
| Lagertemperatur |
ºC |
-20~+60 |
Technischer Parameter
| Geometical-Eigenschaften |
| Faseranzahl |
4 |
6 |
8 |
12 |
16 |
18 |
24 |
| Ausbruch-Kabel-Durchmesser (Millimeter) |
7,5 |
8,5 |
10 |
12,5 |
12,5 |
12,5 |
14,5 |
| Ausbruch-Kabel-Gewicht (kg/km) |
45 |
62 |
84 |
138 |
150 |
158 |
202 |
| TBF-Durchmesser (μm) |
900±50 |
| Mechanische Eigenschaften |
|
| Max Lood (N) |
Zeitdauer |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
| Kurzfristig |
600 |
600 |
600 |
600 |
600 |
600 |
600 |
| Biegungsradius (Millimeter) |
Dynamisch |
20*D (D: Kabel-Durchmesser) |
| Statisch |
10*D (D: Kabel-Durchmesser) |
| Faser |
| Faserart (Kernumhüllungsmaß) |
9/125 50/125 62.5/125 |
| Übertragungscharakteristik |
| |
Inspektion
(1310/1550 Nanometer)
|
50/125
(850/1300 Nanometer)
|
62.5/125
(850/1300nm)
|
| Max Attenuation (dB/km) |
0.45/0.30 |
3.5/1.5 |
3.5/1.5 |
| Typische Verminderung (dB/km) |
0.40/0.25 |
3.1/1.0 |
3.0/1.0 |
| Mini Bandwidth (Mhz.km) |
-- |
400/400 |
160/500 |

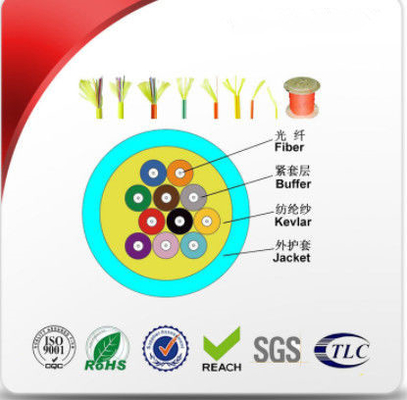

Produkt-Struktur
