Lichtwellenleiter LSZH-Hüllen-FTTH mit Stahldraht FRP verstärken sich

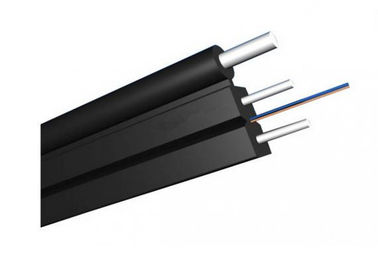

Selbsttragendes Zugangsnetz benutzt das Innenlichtleiterkabel mit einer Schmetterlingsform, die, die Einheit der optischen Nachrichtenübertragung in die Mitte zu legen ist, zwei, die paralleles metallisches Stärkemitglied auf beide Seiten gesetzt werden und fügte einzelnes metallisches Stärkemitglied auf der Außenseite hinzu. Schließlich wird es mit einer schwarzen oder farbigen des niedriger Rauch-null Halogens Lsoh Hülle (LSZH) heraus abgeschlossen.
Anwendung
1. Angenommen zum Innenverkabelungssystem.
2. Als Zopf von Telekommunikationsgeräten.
3. Passend für Bodenverbindung.
Eigenschaften
1. Faser 250um.
2. FRP/KFRP.
3. LSZH-Hülle.
Kabelbaudetails
| Einzelteile | Beschreibung | ||||||
| Zahl der Faser | 2-24cores | ||||||
| Faser | Art | G652D/G657A/Multimode | |||||
| Durchmesser | 250µm | ||||||
| Stärkemitglied | materia | Kevlar-Garn | |||||
| Loses Rohr | Durchmesser | 0.9-1.2mm | |||||
| Material | / | ||||||
| Äußere Hülle | Material | PVC/LSZH | |||||
| Durchmesser | 1.6*2.0-3.0*6.0mm | ||||||
| Kabelgröße (Höhe * Breite) | / | ||||||
| Kabelgewicht | 5.5-28.5KG | ||||||
| Installations-Temperaturspanne (ºC) | -20+60 | ||||||
| Operations- und Transporttemperatur (ºC) | -40+70 | ||||||
| Min Bending Radius (Millimeter) | Zeitdauer | 10D | |||||
| Min Bending Radius (Millimeter) |
Kurzfristig | 20D | |||||
| Minimales zulässiges Dehnfestigkeit (N) |
Zeitdauer | 40 | |||||
| Minimales zulässiges Dehnfestigkeit (N) |
Kurzfristig | 80 | |||||
| Zerstampfungs-Last (N/100mm) | Zeitdauer | 200 | |||||
| Zerstampfungs-Last (N/100mm) | kurzfristig | 1000 | |||||
Standardfarbe der Faser und des Rohrs
| Faserart | Einheit | Inspektion G652 |
Inspektion G652D |
Millimeter 50/125 |
Millimeter 62.5/125 |
Millimeter OM3-300 |
|
| Bedingung | Nanometer | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| Verminderung | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Dispresion | 1550nm | Ps/(nm*km) | ---- | ≤18 | ---- | ---- | Dispresion |
| 1625nm | Ps/(nm*km) | ---- | ≤22 | ---- | ---- | ||
| Bandbreite | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | Bandbreite |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| Nullstreuungswellenlänge | Nanometer | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| Nulldispresion Steigung | Nanometer | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD maximales einzelnes Fibr | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| PMD-Entwurfs-Verbindungs-Wert | Ps (nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| FaserGrenzwellenlänge λc | Nanometer | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| Kabel sutoff Wellenlänge λcc |
Nanometer | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MF | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| Numerisch Öffnung (Na) |
---- | ---- | 0,200+/ -0,015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Schritt (Durchschnitt von bidirektionalem Maß) |
DB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Unregelmäßigkeiten über Faser Länge und Punkt |
DB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Dicontinuity | |||||||
| Unterschiedrückstreuung Koeffizient |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Verminderungseinheitlichkeit | dB/km | ≤0.01 | ≤0.01 | ||||
| Kern dimater | um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| Manteldurchmesser | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Umhüllungsnichtkreisförmigkeit | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Beschichtender Durchmesser | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Beschichten/Buchfink konzentrisch Fehler |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Kreisförmigkeit nicht beschichten | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Kern/Umhüllung conentricity Fehler | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Locke (Radius) | um | ≤4 | ≤4 | ---- | ---- | ---- | |
