Doppeltes gepanzertes Monomode--im Freien Kompaktbauweise des Lichtwellenleiter-GYTA53

Verhandelbar
MOQ
verhandelbar
Preis
Doppeltes gepanzertes Monomode--im Freien Kompaktbauweise des Lichtwellenleiter-GYTA53
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Äußeres Hüllenmaterial: PET
Äußere Hüllen-Farbe: Schwarz
Metallisch verstärken Sie Mitglied: Stahldraht
Loses Rohrmaterial: PBT oder Gelee
Einzelnes Rüstungs-Material: Gewölbtes Aluminiumband
Betriebstemperatur: -40 Grad | +60 Grad
Waterblocking-Material: Wasser, das Band oder Füllmasse blockiert
Bote Material: Stahldrähte
Installationsmethoden: Luft-&Duct
Hervorheben:

Lichtwellenleiter im Freien GYTA53

,

Optisches Kabel der Einmodenfaser GYTA53

,

Gepanzerter Lichtwellenleiter GYTA53 im Freien
Grundinformation
Herkunftsort: Dongguan TW
Markenname: TW-SCIE
Zertifizierung: ROHS REACH SGS ISO
Modellnummer: Doppeltes gepanzertes Optiklwl - kabel im Freien
Zahlung und Versand AGB
Verpackung Informationen: Customize
Lieferzeit: 1 Woche
Zahlungsbedingungen: L/C, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 200km/Day
Produkt-Beschreibung

Doppeltes gepanzertes Monomode--im Freien Kompaktbauweise des Lichtwellenleiter-GYTA53

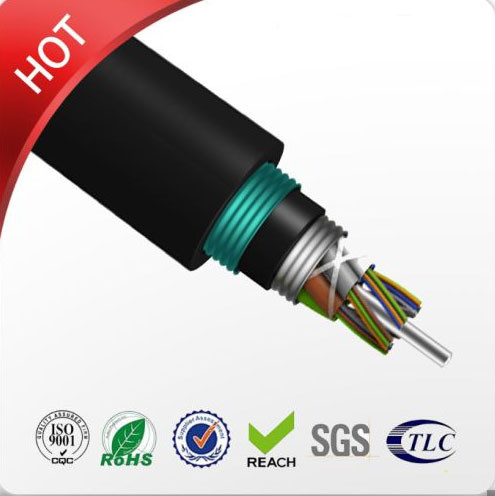

Kabel-Beschreibung von innen zur Außenseite:


1. Faser

2. Stahl-Draht verstärken Mitglied

3. loses Rohr

4. innere Hülle

5. Wasser, das System blockiert

6. Füllmasse

7. gewölbtes Stahlband

8. outsheath


Anwendung


1. Direkt-begraben im Freien oder Luftverteilung.
2. Langstrecken- und Inhausnetzkommunikation.

Eigenschaften


1. Stahlband sich verstärken.
2. amored, Füller Rohrfaser-Stahlband zu schützen.
3. ausgezeichnetes mechanisches und Umweltfreundlichkeit.
4. kompaktes structure.light-Gewicht.
5. bequeme Installation und einfache Operation.
6. gutes wasser-blockierendes System.
7. doppelte Hülle.



Kabelbaudetails:
Einzelteile Beschreibung
Zahl der Faser 2-288cores
Faser Art G652D/G657A/OM1/OM2/OM3/OM4
Durchmesser 250µm
Stärkemitglied materia Stahlband und E-Glas
Innere Hülle Material PET
Durchmesser /
Äußere Hülle Material PET
Durchmesser 12.5~16.5mm
Kabelgröße (Höhe * Breite) /
Kabelgewicht 155~255KG±1KG
Installations-Temperaturspanne (ºC) -20+60
Operations- und Transporttemperatur (ºC) -40+70
Min Bending Radius (Millimeter) Zeitdauer 10D
Min Bending
Radius (Millimeter)		 Kurzfristig 20D
Minimales zulässiges
Dehnfestigkeit (N)		 Zeitdauer 3000
Minimales zulässiges
Dehnfestigkeit (N)		 Kurzfristig 4000
Zerstampfungs-Last (N/100mm) Zeitdauer 300
Zerstampfungs-Last (N/100mm) kurzfristig 1000


Standardfarbe der Faser und des Rohrs

Faserart Einheit Inspektion
G652		 Inspektion
G652D		 Millimeter
50/125		 Millimeter
62.5/125		 Millimeter
OM3-300
Bedingung Nanometer 1310/1550 1310/1550 850/1300 850/1300 850/1300
Verminderung dB/km ≤ ≤ ≤ ≤3.0/1.0 ≤3.0/1.0
0.36/0.23 0.34/0.22 3.0/1.0 ---- ----
Dispresion 1550nm Ps/(nm*km) ---- ≤18 ---- ---- Dispresion
1625nm Ps/(nm*km) ---- ≤22 ---- ----
Bandbreite 850nm MHZ.KM ---- ---- >=400 >=160 Bandbreite
1300nm MHZ.KM ---- ---- >=800 >=500
Nullstreuungswellenlänge Nanometer 1300-1324 >=1302,
≤1322		 ---- ---- >= 1295,
≤1320
Nulldispresion Steigung Nanometer ≤0.092 ≤0.091 ---- ---- ----
PMD maximales einzelnes Fibr   ≤0.2 ≤0.2 ---- ---- ≤0.11
PMD-Entwurfs-Verbindungs-Wert Ps (nm2*k
m)		 ≤0.12 ≤0.08 ---- ---- ----
FaserGrenzwellenlänge λc Nanometer >= 1180,
≤1330		 >=1180,
≤1330		 ---- ---- ----
Kabel sutoff
Wellenlänge λcc		 Nanometer ≤1260 ≤1260 ---- ---- ----
MF 1310nm um 9.2+/-0.4 9.2+/-0.4 ---- ---- ----
1550nm um 10.4+/-0.8 10.4+/-0.8 ---- ---- ----
Numerisch
Öffnung (Na)		   ---- ---- 0,200+/
-0,015		 0.275+/-0.
015		 0.200+/-0
.015
Schritt (Durchschnitt von bidirektionalem
Maß)		 DB ≤0.05 ≤0.05 ≤0.10 ≤0.10 ≤0.10
Unregelmäßigkeiten über Faser
Länge und Punkt		 DB ≤0.05 ≤0.05 ≤0.10 ≤0.10 ≤0.10

Dicontinuity
Unterschiedrückstreuung
Koeffizient		 dB/km ≤0.05 ≤0.03 ≤0.08 ≤0.10 ≤0.08
Verminderungseinheitlichkeit dB/km ≤0.01 ≤0.01
Kern dimater um     50+/-1.0 62.5+/-2.5 50+/-1.0
Manteldurchmesser um 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1
Umhüllungsnichtkreisförmigkeit % ≤1.0 ≤1.0 ≤1.0 ≤1.0 ≤1.0
Beschichtender Durchmesser um 242+/-7 242+/-7 242+/-7 242+/-7 242+/-7
Beschichten/Buchfink
konzentrisch Fehler		 um ≤12.0 ≤12.0 ≤12.0 ≤12.0 ≤12.0
Kreisförmigkeit nicht beschichten % ≤6.0 ≤6.0 ≤6.0 ≤6.0 ≤6.0
Kern/Umhüllung conentricity Fehler um ≤0.6 ≤0.6 ≤1.5 ≤1.5 ≤1.5
Locke (Radius) um ≤4 ≤4 ---- ---- ----



Größe und Tag:

Gepanzerter Lichtwellenleiter im Freien

Faseroptiknetzkabel

LWL - Kabel im Freien
