Startseite /Produkte/Outdoor-Lichtleiter/Selbsttragender 12 Kern-Lichtwellenleiter-im Freien ausgezeichnete mechanische Leistung

Selbsttragender 12 Kern-Lichtwellenleiter-im Freien ausgezeichnete mechanische Leistung

Verhandelbar
MOQ
verhandelbar
Preis
Selbsttragender 12 Kern-Lichtwellenleiter-im Freien ausgezeichnete mechanische Leistung
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Produkt-Name der Faser: 12 Kern-Lichtwellenleiter im Freien
Äußeres Hüllenmaterial: MDPE/HDPE
Äußere Hüllen-Farbe: Schwarz
Loses Rohrmaterial: PBT oder Gelee
Einzelnes Rüstungs-Material: Gewölbtes Aluminiumband
Betriebstemperatur: -40 Grad | +60 Grad
Waterblocking-Material: Wasser, das Band oder Füllmasse blockiert
Installationsmethoden: Selbst-Unterstützungs-Antenne
Struktur-Abschnitt: „8" Zahl Querschnitt
Hervorheben:

12 Kern-Lichtwellenleiter im Freien

,

Selbsttragender Lichtwellenleiter im Freien

,

Mechanische Leistungs-Lichtwellenleiter im Freien
Grundinformation
Herkunftsort: Dongguan TW
Markenname: TW-SCIE
Zertifizierung: ROHS REACH SGS ISO
Modellnummer: GYTC8S
Zahlung und Versand AGB
Verpackung Informationen: Customize
Lieferzeit: 1 Woche
Zahlungsbedingungen: L/C, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 200km/Day
Produkt-Beschreibung

Kern-Lichtwellenleiter GYTC8s Selbst-Unterstützungs-12 im Freien




Anwendung:

☆.Adopted Verteilung zur im Freien.

☆.Suitable für Luftrohr und begrabene Methode.
☆. Langstrecken- und Inhausnetzkommunikation.



Eigenschaften:

☆.Stainless Stahl- oder gaivanized Stahlselbsttragendes.
☆.Excellet mechanisch und Umweltfreundlichkeit.
☆.Fiber-Zählung: 2-24 Kerne.



Faser-Verteilungs-Entwurf

Faserzahl Rohrzahl Faser pro Rohr Faserart
2 1 2 F/Tube INSPEKTION G652D MILLIMETER 50/125 MILLIMETER 62.5/125
4 1 4 F/Tube
6 1 6 F/Tube
8 1 8 F/Tube
12 1 12 F/Tube
24 1 24 f-Rohr



Kabel-Bau-Details

Einzelteile Beschreibung
Zahl der Faser 2 Kerne zu 24cores
Verbindungsstückstärkemitglied Material Galvanisierter Stahldraht
Durchmesser 1,2 Millimeter
Loses Rohr Material PBT
Durchmesser Ф2.0-2.8
Kabelfüllung Material Kabelfüllmasse
Äußere Hülle Material HDPE
Durchmesser 1.7±0.2mm

Kabel-mechanische Eigenschaft

Einzelteile Kabeldurchmesser Gewicht
2 Kerne bis 24 Kerne 3.2*7.2 Millimeter 70 kg/km
Installations-Temperaturspanne -15--+60
Operations- und Transporttemperatur -40-+70
Rec.daily-maximale Arbeitsspannung N 1500
Arbeitsspannung Max. Allowable 600 N
Min Bending Radius (Millimeter) Operation 10D Millimeter
Installation 20D Millimeter
Extralast 0.5%-0.7%
Eis 5mm
Windgeschwindigkeit 35m/s



Faser-Eigenschaft



Faserart Einheit INSPEKTION G652D Millimeter 50/125 Millimeter 62.5/125
Bedingung Nanometer 1310/1550 850/1300 850/1300
Verminderung dB/km ≤0.36/0.23 ≤3.0/1.0 ≤3.0/1.0
Streuung 1310nm Ps/(nm*km) ≥-3.4 ≤3.4 ..... .....
1550nm Ps/(nm*km) ≤18 ..... .....
1625nm Ps/(nm*km) ≤22
Bandbreite 850nm MHZ. Kilometer ..... >=400 >=160
1300nm MHZ. Kilometer ..... >=800 >=500
Nullstreuungswellenlänge Nanometer >=1302, ≤1322 ..... .....
Nullstreuungssteigung Ps (nm2*km) ≤0.091 ..... .....
Maximale einzelne Faser PMD Ps√km ≤0.2 ..... .....
PMD-Entwurfs-Verbindungs-Wert Ps√km ≤0.08 ..... .....
FaserGrenzwellenlänge λc Nanometer >=1180, ≤1330 ..... .....
KabelGrenzwellenlänge λcc Nanometer ≤1260 ..... .....
MF 1310nm um 9.2±0.4 ..... .....
1550nm um 10.4±0.8 ..... .....
Numerische Öffnung (Na)   ...... 0.200±0.015 0.275±0.015
Schritt (Durchschnitt des bidirektionalen Maßes) DB ≤0.05 ≤0.10 ≤0.10
Unregelmäßigkeiten über Faserlängen- und -punktunstimmigkeit DB ≤0.05 ≤0.10 ≤0.10
Unterschiedrückstreukoeffizient dB/km ≤0.03 ≤0.08 ≤0.10
Verminderungseinheitlichkeit dB/km ≤0.01 ....... .......
Kerndurchmesser um ...... 50±1.0 62.5±2.5
Manteldurchmesser um 125.0±0.1 125.0±0.1 125.0±0.1
Umhüllungsnichtkreisförmigkeit % ≤1.0 ≤1.0 ≤1.0
Beschichtender Durchmesser um 242±7 242±7 242±7
Konzentrisch beschichten/Fehler des Buchfinken um ≤12.0 ≤12.0 ≤12.0
Kreisförmigkeit nicht beschichten % ≤6.0 ≤6.0 ≤6.0
Kern/Umhüllungsexzentrizität um ≤0.6 ≤1.5 ≤1.5
Locke (Radius) um ≤4 ..... .....

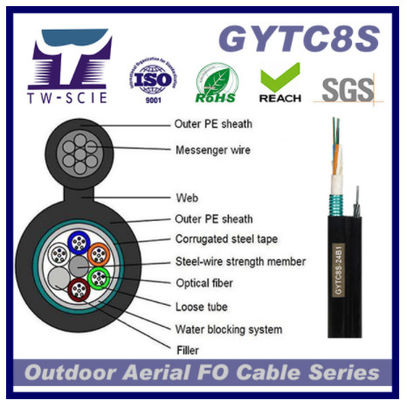

Umbau: selbsttragendes Kabel, Abbildung 8, 24 Kern.
Größe und Tag:

Gepanzerter Lichtwellenleiter im Freien

Faseroptiknetzkabel

LWL - Kabel im Freien
