ADSS-Außen-Dielektrisches selbsttragbares Glasfaserkabel
Glasfaserkabel
Beschreibung
Diese Spezifikation deckt die Konstruktionsanforderungen für die Struktur-, mechanischen, physikalischen und Leistungsstandards für die Versorgung mit Glasfaserkabeln ab.Die in diesem Dokument beschriebenen Merkmale sollen Informationen über die Leistung des optischen Kabels liefern.
Strukturelle Merkmale
Schlauch mit nichtmetallischem Verstärker
Aramidgarne mit hoher Flexibilität
mit einer Leistung von mehr als 100 W und mit einer Leistung von mehr als 1000 W
Spezifikationen für Fasern
| Technischer Parameter der ITU-T G.652D (B1.3) für einmodische Glasfaser |
| Optische Eigenschaften |
|
|
|
| Modusfelddurchmesser (MFD) |
1310 nm
1550 nm
|
9.2 ± 0.4
100,4 ± 0.8
|
μm
μm
|
| Schnittwellenlänge (λcc) |
|
≤ 1260 |
m |
| Dämpfungskoeffizient |
1310 nm
1383 nm
1550 nm
|
< 035
< 035
< 022
|
dB/km
dB/km
dB/km
|
| Makrobeugenverlust |
φ75 mm, 100 Kreise, bei 1550 nm |
≤ 01 |
dB |
| Nicht-Einheitlichkeit der Dämpfung |
|
≤ 005 |
dB |
| Dispersionskoeffizient |
1288 bis 1339 nm
1271 bis 1360 nm
1550 nm
|
≤ 3.5
≤ 53
≤ 8
|
PS/(nm.km)
PS/(nm.km)
PS/(nm.km)
|
| Null-Dispersionswellenlänge |
|
1300 bis 1324 |
m |
| Maximal Nullverstreuungsneigung |
|
≤ 0093 |
PS/(nm2.km) |
| Gruppenbrechungsindex (typischer Wert) |
1310 nm
1550 nm
|
1.466
1.467
|
|
| Geometrische Eigenschaft |
|
|
|
| Durchmesser der Verkleidung |
|
125.0±1.0 |
μm |
| Fehler bei der Konzentrizität des Kerns/der Verkleidung |
|
≤ 08 |
μm |
| Nicht kreisförmiges Verkleidungsmaterial |
|
≤ 10 |
% |
| Durchmesser der Beschichtung |
|
245.0±10 |
μm |
| Fehler bei der Konzentrizität der Verkleidung/Beschichtung |
|
≤ 120 |
μm |
| Nichtkreisförmige Beschichtung |
|
≤ 8 |
% |
| Durchmesser der farbigen Beschichtung |
|
250.0±15 |
μm |
| Mechanische Eigenschaften |
|
|
|
| Kürbeln (Radius) |
|
≥ 4 |
m |
| Belastungssicherung |
|
> 069 |
Durchschnitt |
| Kraft der Beschichtungsstreifen |
Durchschnittswert
Spitzenwert
|
1.0-5.0
1.3-8.9
|
N
N
|
| Dynamische Spannungskorrosionsempfindlichkeit (n)dWert) |
|
≥ 20 |
|
Eigenschaften
Dieses System kann bis zu 288 Glasfasern aufnehmen.
Das leichte Design erhöht die Belastung des Turms und kann bis zu 1500 m überspannen.
Es verfügt über eine starke Anti-Pull-Leistung von mehr als 90KN.
Die nichtmetallische Struktur bietet eine gute Isolierung und eine ausgezeichnete Blitzbeständigkeit.
Die Aramidgarne sind gleichmäßig verteilt und verfügen über gute Produktionsprozesse, was zu einer ausgezeichneten Belastungsfähigkeit führt.
Es hat eine ausgezeichnete kugelsichere Leistung.
Es hat eine ausgezeichnete Spurenbeständigkeit.
Das System kann ohne Stromausfall installiert werden, und die normale Übertragung des Kabels wird nicht durch Stromleitungsfehler beeinflusst.

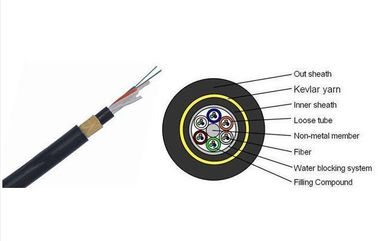

Kabelentwurf
| Artikel |
Beschreibung |
| Modell Nr. |
ADSS-12B1-100-PE |
ADSS-24B1-100-PE |
ADSS-48B1-100-PE |
| 1- Faserzahl. |
12 |
24 |
48 |
| 2. Kabeldurchmesser |
110,6 ± 0,3 mm |
12.4 ± 0,3 mm |
| 3. Kabelgewicht |
117 kg |
130 kg |
| 4Mitglied der Zentralen Stärke. |
|
| - Material |
FRP |
| 5. Loser Schlauch |
|
| - Material |
PBT |
| Nummer des Loosen Tubes |
2 |
4 |
4 |
| - Anzahl der Fasern pro Schlauch |
6 |
6 |
12 |
| - Art der Füllstoffmischung |
Zwiebeln |
| 6. Füllstoff |
|
| - Material |
PP |
| - Keine Füllstoffe |
4 |
2 |
2 |
| 7. Rohrmontage |
|
| -Rohrplanung |
1 + 6 |
| - Strand-Typ |
SZ |
| 8.Wasserabwehrsystem |
|
| - Material |
Füllmittel ((oder Wasserblockband) |
| 9. Kernverpackung |
|
| - Material |
Polyesterband |
| 10- Stärkes Mitglied. |
|
| - Material |
Aramidgarne |
| 11Innenhülle |
|
| - Material |
MDPE |
| - Dicke |
00,8 mm±0,2 mm |
| 12Außenhülle |
|
| - Material |
HDPE |
| - Dicke |
10,8 mm±0,2 mm |
| 13. Markierung der Hülle |
|
| - Art der Kennzeichnung |
Laserdruck |
Die entsprechenden Felder sind wie folgt:
Fernkommunikation, LAN in Hochspannungsgebieten oder Zugang zum Telekommunikationsnetz.Stromübertragungsnetze in Gebieten mit hoher Donneraktivität und hoher elektromagnetischer Störung.
Zertifizierung und FAQ
REACH, ROHS,TLC Telekommunikationszertifikat,Zertifizierung für Umweltmanagementsysteme,ISO9001:2000"Utility Model Patent Certificate" (Patentbescheinigung für Gebrauchsmuster)
