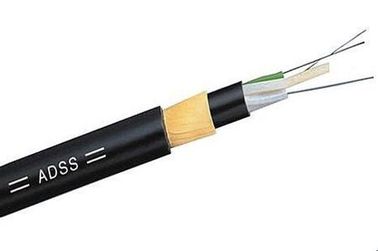

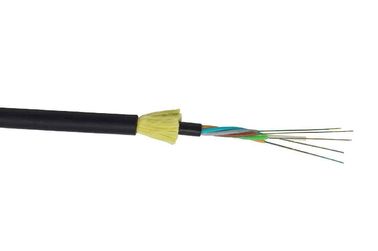

Einmodekabel 2/4/6/8/12/24/48/96 Kern-ADSS-Glasfaserkabel
Beschreibung des Produkts
Dieses Single-Mode-Kabel 2/4/6/8/12/24/48/96 ist für die Außeninstallation geeignet.Leichtgepanzerte Struktur mit Amaid-Garn-Botschafter macht Single Mode Kabel 2/4/6/8/12/24/48/96 Kern ADSS Glasfaserkabel selbst Schwerkraft.
1.2 Diese Spezifikation bezieht sich auf die Anforderungen an das vollelektrische selbsttragende Glasfaserkabel (ADSS), das dem Kunden zur Verwendung außerhalb der Anlage geliefert werden soll.
1.3 Das Glasfaserkabel muss den Anforderungen dieser Spezifikation entsprechen und in der Regel den neuesten Normen entsprechen oder besser sein:
ITU-T G.650: Definitionen und Prüfmethoden für lineare, deterministische Eigenschaften von Ein-Modus-Fasern und Kabeln
ITU-T G.652.D: Eigenschaften einer einmodischen Glasfaser und eines Kabels
IEC 60793-2-50 B1.3: Abschnittsspezifikation für Einzelmodusfasern der Klasse B
IEEE Std 1222TM, IEEE-Standard für alle-dielektrische selbsttragende Glasfaserkabel
Spezifikationen
Allgemeine Angaben
| Typ des Kabels |
ADSS |
| Art der Faser |
G652D |
| Anwendung |
Fernkommunikation, LAN im Hochspannungsbereich oder Zugang zu einem Telekommunikationsnetz; |
| empfohlene Installationsmethoden |
Leistungstransmissionssystem, hohe Donnerflächen und hohe elektromagnetische Inferenz |
| Umwelt |
Außen |
| Temperaturbereich |
-40°C bis 70°C |
Spezifikationen für Fasern
| Technischer Parameter der ITU-T G.652D (B1.3) für einmodische Glasfaser |
| Optische Eigenschaften |
|
|
|
| Modusfelddurchmesser (MFD) |
1310 nm
1550 nm
|
9.2 ± 0.4
100,4 ± 0.8
|
μm
μm
|
| Schnittwellenlänge (λcc) |
|
≤ 1260 |
m |
| Dämpfungskoeffizient |
1310 nm
1383 nm
1550 nm
|
< 035
< 035
< 022
|
dB/km
dB/km
dB/km
|
| Makrobeugenverlust |
φ75 mm, 100 Kreise, bei 1550 nm |
≤ 01 |
dB |
| Nicht-Einheitlichkeit der Dämpfung |
|
≤ 005 |
dB |
| Dispersionskoeffizient |
1288 bis 1339 nm
1271 bis 1360 nm
1550 nm
|
≤ 3.5
≤ 53
≤ 18 Jahre
|
PS/(nm.km)
PS/(nm.km)
PS/(nm.km)
|
| Null-Dispersionswellenlänge |
|
1300 bis 1324 |
m |
| Maximal Nullverstreuungsneigung |
|
≤ 0093 |
PS/(nm2.km) |
| Gruppenbrechungsindex (typischer Wert) |
1310 nm
1550 nm
|
1.466
1.467
|
|
| Geometrische Eigenschaft |
|
|
|
| Durchmesser der Verkleidung |
|
125.0±1.0 |
μm |
| Fehler bei der Konzentrizität des Kerns/der Verkleidung |
|
≤ 08 |
μm |
| Nicht kreisförmiges Verkleidungsmaterial |
|
≤ 10 |
% |
| Durchmesser der Beschichtung |
|
245.0±10 |
μm |
| Fehler bei der Konzentrizität der Verkleidung/Beschichtung |
|
≤ 120 |
μm |
| Nichtkreisförmige Beschichtung |
|
≤ 8 |
% |
| Durchmesser der farbigen Beschichtung |
|
250.0±15 |
μm |
| Mechanische Eigenschaften |
|
|
|
| Kürbeln (Radius) |
|
≥ 4 |
m |
| Belastungssicherung |
|
> 069 |
Durchschnitt |
| Kraft der Beschichtungsstreifen |
Durchschnittswert
Spitzenwert
|
1.0-5.0
1.3-8.9
|
N
N
|
| Dynamische Spannungskorrosionsempfindlichkeit (n)dWert) |
|
≥ 20 |
|
Standard CGeruchIch...Ausweis derFIber
| - Nein. Ich weiß nicht. |
1 |
2 |
3 |
4 |
5 |
6 |
| Farbe |
Blau |
Orangen |
Grün |
Braun |
Schiefer |
Weiß |
| - Nein. Ich weiß nicht. |
7 |
8 |
9 |
10 |
11 |
12 |
| Farbe |
Rot |
Schwarz |
Gelb |
Violett |
Rosa |
Wasser
|

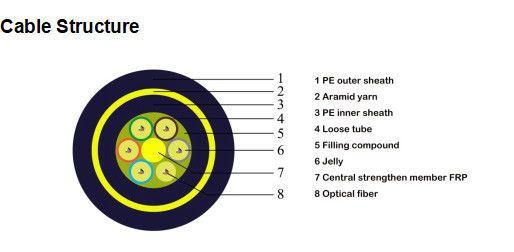

KabelDAusdruck
| Artikel 2 |
Beschreibungen |
| Optische Faser ((G.652.D) |
12F |
24F |
| Löse Röhre |
Material |
PBT (Polybutylenterephthalat) |
| Fasern pro Röhre |
4 |
4 |
| Zahlen |
3 |
6 |
| Füllstange |
Zahlen |
3 |
0 |
| Zentrale Stärke |
Material |
FRP (glasfaserverstärktes Kunststoff) |
| Wassersperrmaterial |
mit einem Durchmesser von mehr als 600 mm |
| Zusätzliche Stützungsmitglied |
Garne aus Aramid |
| Außenhülle |
Material |
Schwarzes HDPE |
| Stärke |
Nennwert: 1,6 mm |
| Nenndurchmesser des Kabels (± 0,3 mm) |
10.0 |
| Kabelgewicht (kg/km) |
78 |
| Nennspannungsbelastung (RTS) |
4.5KN |
| Höchstbetriebsspannung (40% RTS) |
1.8KN |
| Alltäglicher Stress (15-25% RTS) |
0.675-1,125KN |
| Höchstzulässige Spannweite |
100 m |
| Vernichten |
Kurze Zeit |
2200N/100mm |
| Anwendbarer Temperaturbereich |
Betrieb |
-40°C bis +70°C |
| Einrichtung |
-10°C bis +50°C |
| Lagerung und Versand |
-40°C bis +60°C |
| Biegeradius |
Einrichtung |
20 mal Kabeldurchmesser |
| Betrieb |
10 mal Kabeldurchmesser |
KabelSHeideMSchleudern
Jedes Kabel ist auf der Außenhülle der Kabel klar mit folgenden Angaben versehen:
Name des Herstellers.
Jahr des Herstellers
c. Art des Kabels und der Faser
d. Längenmarkierung (normalerweise auf jedem Meter gedruckt)
e. Oder nach Kundenwünschen.
Leistung des Kabels
| Artikel |
Prüfungen |
Prüfmethode |
Testergebnis |
| 1 |
Zugfestigkeit
IEC 60794-1-E1
|
Spannungslast:1500N
Zeit: 1 Minute
Kabellänge: ≥ 50 m
|
Verluständerung≤0,1 dB@1550nm
Keine Faserbrüche und keine Beschädigung der Hülle
|
| 2 |
Wirkung
IEC 60794-1-E4
|
Höhe: 1 m
Gewicht: 1 kg
Aufprallpunkt: ≥ 5
Schlagzyklus: bei Leasing 3 Zyklen pro Spot
|
Verluständerung≤0,1 dB@1550nm
Keine Faserbrüche und keine Beschädigung der Hülle
|
| 3 |
Wiederholtes Biegen
IEC 60794-1-E6
|
Biegndurchmesser: 25x der Außendurchmesser des Kabels
Anwendungslast: 25 kg
Zyklus der Biegung: 30 Mal
Biegeschwindigkeit: 1 Zyklus pro 2 Sekunden
|
Verluständerung≤0,1 dB@1550nm
Keine Faserbrüche und keine Beschädigung der Hülle
|
| 4 |
Torsion
IEC 60794-1-E7
|
Torsionslänge: 1 m
Anwendungslast: 25 kg
Drehwinkel: ±90 oder +180
Drehzyklus: ≥ 10 Mal
|
Verluständerung≤0,1 dB@1550nm
Keine Faserbrüche und keine Beschädigung der Hülle
|
| 5 |
Wasserdurchdringung
Einheitliche Prüfstelle
|
Wasserhöhe: 1 m
Kabellänge: 3 m
Aufbewahrungszeit: 24 Stunden
|
Keine Wasserleckagen am anderen Ende des Kabels |
| 6 |
Temperatur
IEC 60794-1-F1
|
Temperaturstufe: +20°C->-40°C >+70°C->+20°C
Aufbewahrungszeit: 24 Stunden pro Schritt
Zyklus: 2 Mal
|
Verluständerung≤0,1 dB@1550nm
Keine Faserbrüche und keine Beschädigung der Hülle
|
| 7 |
Zusammengesetzter Durchfluss
IEC 60794-1-E14
|
Probelänge: 30 cm
Temperatur: 70 °C ± 2 °C
Aufbewahrungszeit: 24 Stunden
|
Kein Zusammenschlussfluss |
Verpackung und Versand und Zahlung
Das Kabel wird in Längen geliefert, die in PI angegeben sind, oder nach Bedarf.Der Mindestfassendurchmesser der Trommel darf nicht weniger als das 30-fache des Kabeldurchmesser sein..
Das Kabel auf jeder Rolle wird vollständig mit einer thermischen Umhüllung bedeckt, die mit Verpackungsriemen an das Kabel befestigt wird.
Die Kabelenden werden mit Kunststoffschutzkappen versiegelt, um Wasserdurchdringung zu verhindern.Ein Abschlussprüfungsbericht mit Daten über die Dämpfungsleistung für jede Faser wird in der Trommel befestigt..
