Technische Spezifikationen für Glasfaserkabel
Eigenschaften der optischen Faser
Die optischen, geometrischen, mechanischen und Umweltmerkmale des ITU-T G.652.D die Glasfaser muss der nachstehenden Tabelle entsprechen:
| Eigenschaften |
Bestimmte Werte |
Einheiten |
| Optische Eigenschaften |
| Modusfelddurchmesser |
bei 1310 nm |
9.1 ± 0.5 |
μm |
| bei 1550 nm |
10.3 ± 0.7 |
mm |
| Dämpfungskoeffizient |
bei 1310 nm |
≤ 036 |
dB/km |
| bei 1550 nm |
≤ 023 |
dB/km |
| Nicht-Einheitlichkeit der Dämpfung |
≤ 005 |
dB |
| Null-Dispersionswellenlänge (λ0) |
1300 ¥1324 |
m |
| Maximal Nullverstreuungsneigung (S)0 max) |
≤ 0092 |
ps/(nm2·km) |
| Polarisierungsmodus-Dispersionskoeffizient (PMD)Q) |
≤ 02 |
|
| Schnittwellenlänge (λ)Cc) |
≤ 1260 |
m |
| Dispersionskoeffizient |
1288 ∼ 1339 nm |
≤ 3.5 |
PS/(nm·km) |
| 1550 nm |
≤ 18 Jahre |
PS/(nm·km) |
| Effektiver Gruppenbrechungsindex (N)Eff) |
bei 1310 nm |
1.466 |
- Was ist los? |
| bei 1550 nm |
1.467 |
- Was ist los? |
| Geometrische Eigenschaft |
| Durchmesser der Verkleidung |
125.0±1.0 |
μm |
| Nicht kreisförmiges Verkleidungsmaterial |
≤ 10 |
% |
| Durchmesser der Beschichtung |
245.0±10.0 |
μm |
| Fehler bei der Konzentrizität der Beschichtung |
≤ 120 |
μm |
| Nichtkreisförmige Beschichtung |
≤ 60 |
% |
| Fehler bei der Konzentrizität der Kernbeschichtung |
≤ 08 |
μm |
| Fehler bei der Konzentrizität der Verkleidung / Beschichtung |
≤ 120 |
μm |
| Mechanische Eigenschaften |
| Curling |
≥ 4 |
m |
| Belastungssicherung |
≥ 069 |
GPa |
| Kraft der Beschichtungsstreifen |
Durchschnittswert |
1.0-5.0 |
N |
| Spitzenwert |
1.3-8.9 |
N |
| Makrobeugenverlust |
F60mm, 100 Kreise, bei 1550nm |
≤ 005 |
dB |
| F32mm, 1 Kreis, bei 1550nm |
≤ 005 |
dB |
| |
|
|
|
|
EigenschaftenvonKabel

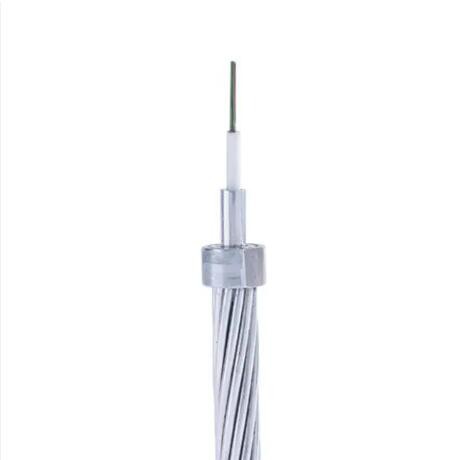

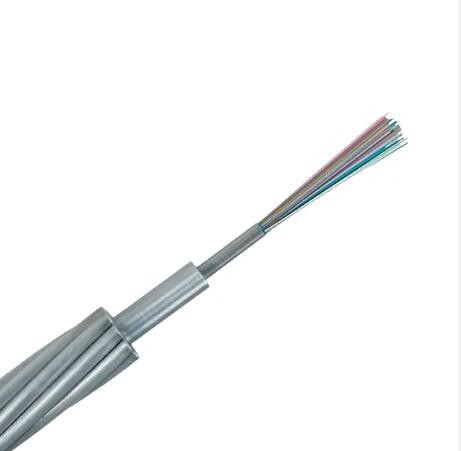

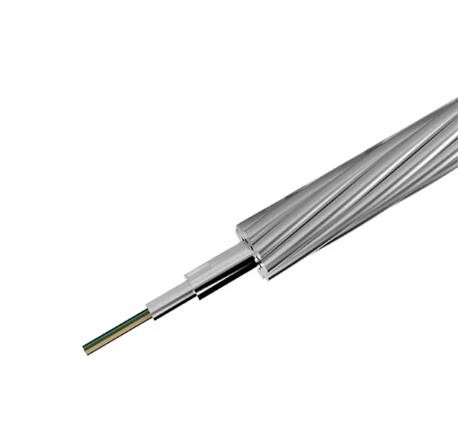

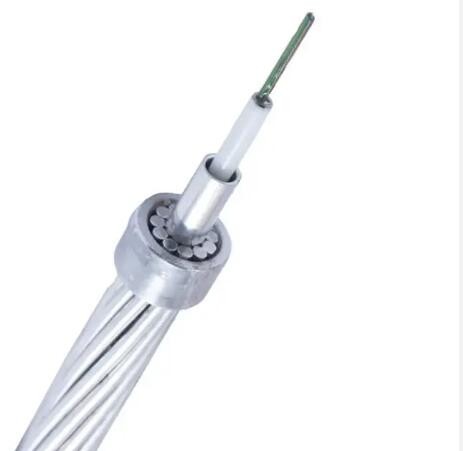

Kabelkonstruktion und Parameter"Overhead-Grunddraht aus aluminiumbeschichtetem Stahldraht (AS) und rostfreiem Stahlrohr mit optischer Faser.
| Struktur |
|
Material |
- Nein. Ich weiß nicht. |
Materialdurchmesser |
| Fasern |
G. Ich weiß.652.D |
48 |
|
| Zentrum |
20% AS-Draht |
1 |
Durchmesser |
4.0 mm |
| Schicht 1 |
SUS-Rohr |
4 |
Durchmesser |
4.0 mm |
| 20% AS-Draht |
2 |
Durchmesser |
4.0 mm |
| Schicht 2 |
20% AS-Draht |
12 |
Durchmesser |
4.0 mm |
Spezifikation von OPGW
| Artikel 2 |
Technische Daten |
| Stranded |
Kern, Schicht 1, Schicht 2 |
| Strandrichtung |
Die äußere Schicht ist rechts |
| Kabeldurchmesser (Nennwert) |
20.0 mm |
| Kabelgewicht (ca.) |
1365 kg/km |
| Unterstützender Querschnitt |
AS Draht |
188.5 mm2 |
| Nennziehbarkeit (RTS) |
205 kN |
| Modul der Elastizität (E-Modul) |
162.0kN/mm2 |
| Wärmeverlängerungskoeffizient |
13.0 × 10-6/K |
| Maximale Arbeitsbelastung (40% RTS) |
82.0kN |
| Alltäglicher Stress (EDS) (RTS) |
360,9 bis 51,25 kN |
| Gleichstromwiderstand bei 20°C |
00,442 Ohm/km |
| Kurzzeitstrom (1.0s, 40°C~200°C) |
13.62kA |
| Kurzzeitstromkapazität I2t |
185.4kA2s |
| Mindestbiegungsradius |
Einrichtung |
30 mal Kabeldurchmesser |
| Betrieb |
15 mal Kabeldurchmesser |
| Temperaturbereich |
Einrichtung |
-10°C bis +60°C |
| Lagerung und Versand |
-40°C bis +60°C |
| Betrieb |
-40°C bis +80°C |
| |
|
|
|
FIber undLSchleimTSchlagzeug CGeruchIch...Zähne
Die einzelnen Fasern und losen Rohre müssen der Norm TIA/EIA-598-A und dem nachstehenden Farbcode entsprechen.
Stahlrohr 1 (Fasern der Nummern 1-12): Einmodische Glasfaser (SM)
Fiberfarben
| Nein, nicht wirklich. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Farbe |
Blau |
Orangen |
Grün |
Braun |
Grau |
Weiß |
Rot |
Natur |
Gelb |
Violett |
Rosa |
Wasser |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Stahlrohr 2 (Fasern der Nummern 13 bis 24): Einmodische Glasfaser (SM)
Ein schwarzer Tracer (50 mm Abstand)
| Nein, nicht wirklich. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Farbe |
Blau |
Orangen |
Grün |
Braun |
Grau |
Weiß |
Rot |
Natur |
Gelb |
Violett |
Rosa |
Wasser |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Stahlrohr 3 (Fasern der Nummern 25 bis 36): Einmodische Glasfaser (SM)
Ein schwarzer Tracer (100 mm Abstand)
| Nein, nicht wirklich. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Farbe |
Blau |
Orangen |
Grün |
Braun |
Grau |
Weiß |
Rot |
Natur |
Gelb |
Violett |
Rosa |
Wasser |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Stahlrohr 4 (Fasern der Nummern 37 bis 48): Ein-Modus-Optikfaser (SM)
Ein schwarzer Tracer (150 mm Abstand)
| Nein, nicht wirklich. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Farbe |
Blau |
Orangen |
Grün |
Braun |
Grau |
Weiß |
Rot |
Natur |
Gelb |
Violett |
Rosa |
Wasser |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
VerpackungSHüftbein
Das OPGW ist fest und gleichmäßig auf einer starken Holz-Eisen-Wolle zu wickeln, die der Norm ANSI/AA 53-1981 oder gleicher Qualität entspricht.Die Walze muss mit starken Holz-Eisen-Batten verhütet werden, um zu verhindern, dass das OPGW bei normaler Beförderung beschädigt wird., Handhabung, Lagerung und Strängung.
Zeichnung der Rolle
Nach der Länge des Kabels wählen wir für das Laden des Kabels verschiedene Rollen (D, d, b, w1, w2).
Umwelt und Zertifizierung
Vollständig mit ISO14001, RoHS und OHSAS18001 System konform
Installationsempfehlungen
Einbauprozess:
Es wird empfohlen, für die Installation von OPGW IEEE Std 524-1992 und die von unserem Unternehmen empfohlenen Verfahren zu verwenden.
