Das zentrale Edelstahlrohr wird durch einfache oder doppelte Schichten plattierte Stahlaluminiumdrähte (ACS) oder Drähte der Draht- und Aluminiumlegierung der Mischung ACS umgeben. sind die weitverbreitetsten Kabel, ihr Entwurf wird angepasst völlig der allgemeinsten elektrischen Linie Bedarf.
Eigenschaften aus optischen Fasern
Die optischen, geometrischen, mechanischen und Umwelteigenschaften der ITU-T G.652.D Glasfaser sind Übereinstimmung mit untengenannter Tabelle:
| Eigenschaften |
Spezifizierte Werte |
Einheiten |
| Optische Eigenschaften |
| Felddurchmesser |
an 1310nm |
9.1±0.5 |
µm |
| an 1550nm |
± 10,3 0,7 |
Millimeter |
| Dämpfungskonstante |
an 1310nm |
≤0.36 |
dB/km |
| an 1550nm |
≤0.23 |
dB/km |
| Verminderungs-Ungleichmäßigkeit |
≤0.05 |
DB |
| Nullstreuungswellenlänge (λ0) |
1300 ~1324 |
Nanometer |
| Maximale nullstreuungssteigung (S0max) |
≤0.092 |
ps/(Nanometer2·Kilometer) |
| Polarisationsmodus-Streuungskoeffizient (PMDQ) |
≤0.2 |
 |
| Grenzwellenlänge (λcc) |
≤1260 |
Nanometer |
| Streuungskoeffizient |
1288~1339nm |
≤3.5 |
ps/(Nanometer·Kilometer) |
| 1550nm |
≤18 |
ps/(Nanometer·Kilometer) |
| Effektives Gruppenbrechungsindex (Neff) |
an 1310nm |
1,466 |
- |
| an 1550nm |
1,467 |
- |
| Geometrische Eigenschaft |
| Manteldurchmesser |
125.0±1.0 |
µm |
| Umhüllungsnichtkreisförmigkeit |
≤1.0 |
% |
| Beschichtender Durchmesser |
245.0±10.0 |
µm |
| Beschichtung-Umhüllungsexzentrizität |
≤12.0 |
µm |
| Beschichtende Nichtkreisförmigkeit |
≤6.0 |
% |
| Kernumhüllende Exzentrizität |
≤0.8 |
µm |
| Umhüllung/beschichtende Exzentrizität |
≤12.0 |
µm |
| Mechanische Eigenschaft |
| Winden |
≥4 |
m |
| Beweisdruck |
≥0.69 |
GPa |
| Beschichtende Streifenkraft |
Durchschnittswert |
1.0-5.0 |
N |
| Höchstwert |
1.3-8.9 |
N |
| Verbiegender Makroverlust |
Ф60mm, 100 Kreise, an 1550nm |
≤0.05 |
DB |
| Ф32mm, Kreise 1, an 1550nm |
≤0.05 |
DB |
| |
|
|
|
|
Spezifikation von OPGW
| Einzelteile |
Technische Daten |
| Angeschwemmt |
Kern, Schicht 1, Schicht 2 |
| Anschwemmung von Richtung |
Äußere Schicht ist rechts |
| Kabeldurchmesser (nominal) |
20.0mm |
| Kabel-Gewicht (ca.) |
1365kg/km |
| Unterstützungsquerschnitt |
ALS Draht |
188.5mm2 |
| Bewertete Dehnfestigkeit (RTS) |
205kN |
| Elastizitätsmodul (E-Modul) |
162.0kN/mm2 |
| Thermischer Verlängerungs-Koeffizient |
13.0×10-6/K |
| Maximaler Arbeitsdruck (40%RTS) |
82.0kN |
| Alltagsstress (EDS) (18%~25%RTS) |
36.9~51.25kN |
| DC-Widerstand an 20℃ |
0,442 ohm/km |
| Strom der kurzen Zeit (1.0s, 40℃~200℃) |
13.62kA |
| Kurze Zeit gegenwärtige Kapazität ich2t |
185.4kA ² s |
| Minimaler Biegungsradius |
Installation |
30mal des Kabeldurchmessers |
| Operation |
15mal des Kabeldurchmessers |
| Temperaturspanne |
Installation |
-10℃~+60℃ |
| Lagerung u. Verschiffen |
-40℃~+60℃ |
| Operation |
-40℃~+80℃ |
| |
|
|
|
Faser und lose Rohr-Farbkennzeichnung
Die einzelne Faser und die losen Rohre sollen Übereinstimmung mit Standard-TIA/EIA-598-A und dem Farbcode als unten.
Stahlrohr 1 (Fasern No.1-12): Monomode--Glasfaser (Inspektion)
Faser-Farben
| NEIN. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Farbe |
Blau |
Orange |
Grün |
Brown |
Grau |
Weiß |
Rot |
Natur |
Gelb |
Veilchen |
Rosa |
Aqua |
Stahlrohr 2 (Fasern No.13-24): Monomode--Glasfaser (Inspektion)
Ein schwarzer Indikator (50mm Neigung)
| NEIN. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Farbe |
Blau |
Orange |
Grün |
Brown |
Grau |
Weiß |
Rot |
Natur |
Gelb |
Veilchen |
Rosa |
Aqua |
Stahlrohr 3 (Fasern No.25-36): Monomode--Glasfaser (Inspektion)
Ein schwarzer Indikator (100mm Neigung)
| NEIN. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Farbe |
Blau |
Orange |
Grün |
Brown |
Grau |
Weiß |
Rot |
Natur |
Gelb |
Veilchen |
Rosa |
Aqua |
Stahlrohr 4 (Fasern No.37-48): Monomode--Glasfaser (Inspektion)
Ein schwarzer Indikator (150mm Neigung)
| NEIN. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Farbe |
Blau |
Orange |
Grün |
Brown |
Grau |
Weiß |
Rot |
Natur |
Gelb |
Veilchen |
Rosa |
Aqua |

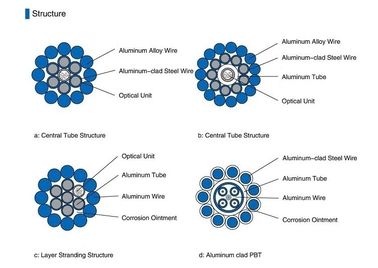

Produkt-Struktur
Verpackung und Versenden
Das OPGW ist fest und verwundet gleichmäßig auf einer starken Holzeisenspule, die an ANSI/AA 53-1981 oder gleiches sich anpaßt. Die Spule wird mit Stoutholzeisendielen verlangsamt, um das OPGW am Schaden im gewöhnlichen Verschiffen, Behandlung, Lagerung und reiht zu verhindern Operationen auf.
Entsprechend Länge des Kabels, wählen wir unterschiedliche Art Spule (D, d, b, w1, w2) für ladendes Kabel.
