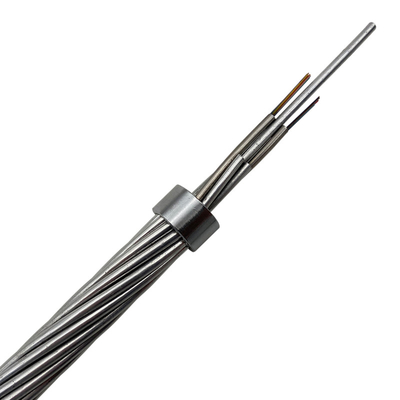

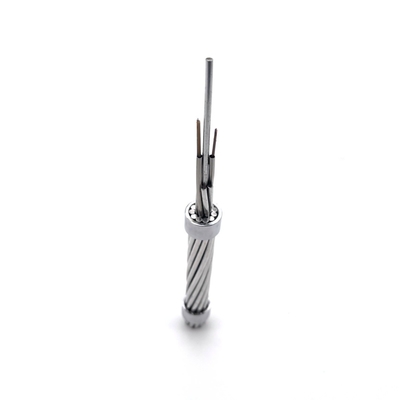

36-Kern-Faserkabel OPGW selbsttragbares Kommunikationskabel

Beschreibung des Produkts

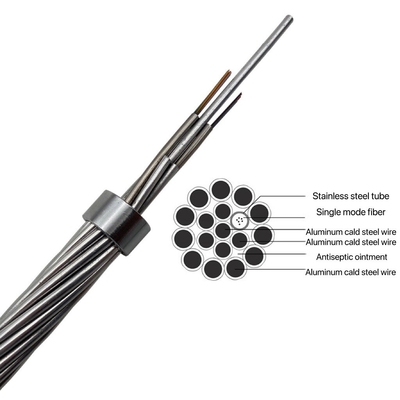

Zentraler Schlauch

Die Faser wird während der Installation und des Betriebs in rauen Umgebungen durch ein versiegeltes, wasserdichtes Edelstahlrohr mit wasserdichtem Gel geschützt.Eine optionale Aluminium-Schicht kann über dem Rohr hinzugefügt werdenDas Edelstahloptikrohr befindet sich in der Mitte des Kabels und ist von kompakten, trapezförmigen, aluminiumbeschichteten Stahl- und Aluminiumlegierungsdrähten umgeben.Diese Metalldrähte bieten eine mechanische Festigkeit, um strengen Installations- und Betriebsbedingungen standzuhalten und gleichzeitig den Temperaturanstieg bei Kurzschlussbedingungen zu kontrollieren.

Mehrfachlockerrohr ty

Mehrfacher Schlauch

Die Fasern werden lose in eine versiegelte, wasserdichte Edelstahlröhre gelegt, die mit einem wasserdichten Gel gefüllt ist.Mehrere optische Rohre aus Edelstahl sind in der inneren Schicht des Kabels durch eine Spirale verbundenDieses Multiple Loose Tube Design eignet sich für Faserzahlen von mehr als 48, mit einer maximalen Anzahl von 144. Es kann die Anforderungen an hohe Querschnitts- und Stromkapazitäten erfüllen.

Anwendung

Das optischfaserverbundene Erddraht (OPGW) dient einem doppelten Zweck als Erddraht und als Kommunikationskabel, weshalb es ideal für den Einbau an neuen Stromleitungen geeignet ist.besonders für normale und besonders hohe SpannungsleitungenEs kann auch herkömmliche Erdungsdrähte an älteren Stromleitungen ersetzen, um die Faserkommunikationsfähigkeit zu verbessern und Blitzbeständigkeit zu bieten.OPGW-Kabel werden hauptsächlich in Stromleitungen über 110 KV verwendet, mit längeren Spannweiten, die typischerweise 250 m übersteigen. Seine Anwendungen sind durch Stromausfälle, Sicherheitsbedenken und andere Faktoren begrenzt und wird hauptsächlich auf neuen Leitungen in 500KV, 220KV,und 110-KV-Systeme.

Eigenschaften

Das Kabel besteht aus bis zu 144 Fasern und hat etwa den gleichen Durchmesser und das gleiche Gewicht wie ein anderes Erdungsdraht, wodurch die zusätzliche Belastung des Turms minimiert und gleichzeitig eine hohe Zugfestigkeit gewährleistet wird.Die Fasern werden durch Rohre aus Edelstahl geschützt und durch die hervorragende Strangtechnik können sie sich innerhalb des Rohres frei bewegenDiese Konstruktion bietet außerdem eine ausgezeichnete Sicherheit und eine gute Kugelbeständigkeit.und SST Stranged Design bietet eine breite Palette von Kombinationen für elektrische Leitfähigkeit und mechanische Zugfestigkeit.

Faser und LSchleimTSchlagzeug CIdentifizierung

Die einzelnen Fasern und losen Rohre müssen der Norm TIA/EIA-598-A entsprechen und den nachstehend angegebenen Farbcode verwenden.

Stahlrohr 1 (Fasern Nr. 1-12): Einmodische Glasfaser (SM)

Fiberfarben

Stahlrohr 2 (Fasern der Nummern 13 bis 24): Einmodische Glasfaser (SM)

Ein schwarzer Tracer (50 mm Abstand)

Stahlrohr 3 (Fasern der Nummern 25 bis 36): Einmodische Glasfaser (SM)

Ein schwarzer Tracer (100 mm Abstand)

Stahlrohr 4 (Fasern der Nummern 37 bis 48): Ein-Modus-Optikfaser (SM)

Ein schwarzer Tracer (150 mm Abstand)

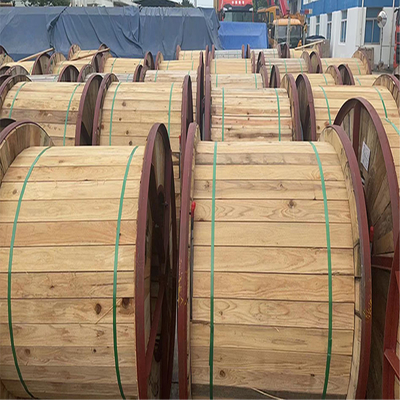

Verpackung undSHüftbein

Verpackung und VersandZahlung
