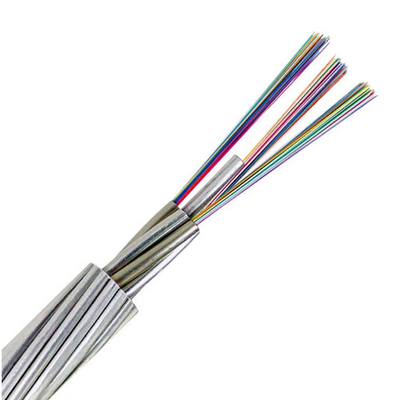

OPGW-Airlal-Draht 24/48 Kern OPGW-Faseroptikkabel Einzelmodus G652D

Zentraler Schlauch

Die Fasern werden lose in eine versiegelte und wasserdichte Edelstahlröhre gelegt, die mit einem wasserdichten Gel gefüllt ist.Dieses Rohr schützt die Faser während der Installation und des Betriebs unter strengen UmweltbedingungenDie Edelstahloptikröte befindet sich in der Mitte des Kabels und wird durch eine oder mehrere Schichten aus aluminiumbeschichtetem Stahl und aluminiumverstümmelten Drähten geschützt.Die aluminiumbeschichteten Stahldrähte sind trapezförmig um die optische Einheit geformt, um eine kompakte Konstruktion zu gewährleistenDie Metalldrähte bieten eine mechanische Festigkeit, die den strengen An- und Betriebsbedingungen standhält, und gleichzeitig eine Leitfähigkeit zur Steuerung des Temperaturanstiegs bei Kurzschlussbedingungen.

Mehrfachlockerrohr ty

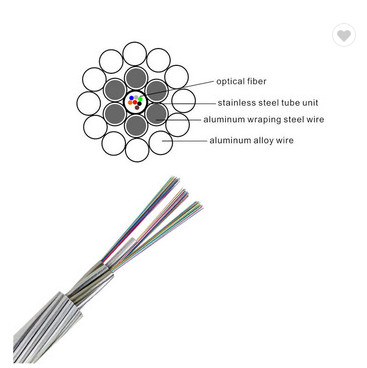

Mehrfacher Schlauch

Die Fasern sind in ein wasserdichtes Rohr aus Edelstahl eingeschlossen, das ein wasserdichtes Gel enthält.Die Innenschicht eines mehrschichtigen Standardkabels besteht aus zwei oder drei optischen Rohren aus Edelstahl, die spiralförmig verbunden sindDer Mehrfachlockerrohrtyp eignet sich für hohe Ansprüche an die Faserzahl (über 48 Fasern) mit maximal 144 Fasern.Es kann die Anforderungen an große Stromkapazität und große Querschnitte erfüllen.

Anwendung

Das OPGW dient sowohl als Erdungsleitung als auch als Kommunikationssystem auf neuen Stromleitungen, insbesondere auf normalen und besonders hochspannungsfähigen Leitungen.Zusätzliche Glasfaserkommunikation und Kurzschluss- und Blitzwiderstand.

OPGW-Kabel werden hauptsächlich auf 500-KV-, 220-KV- und 110-KV-Leitungen verwendet.Sie eignen sich am besten für Hochspannungsleitungen über 110 KV mit langer Spannweite (normalerweise über 250 Meter).

Eigenschaften

Faser und LSchleimTSchlagzeug CIdentifizierung

Die einzelnen Fasern und losen Rohre müssen der Norm TIA/EIA-598-A entsprechen und dem nachstehend angegebenen Farbcode entsprechen.

Stahlrohr 1 (Fasern Nr. 1-12): Einmodische Glasfaser (SM)

Fiberfarben

Stahlrohr 2 (Fasern der Nummern 13 bis 24): Einmodische Glasfaser (SM)

Ein schwarzer Tracer (50 mm Abstand)

Stahlrohr 3 (Fasern der Nummern 25 bis 36): Einmodische Glasfaser (SM)

Ein schwarzer Tracer (100 mm Abstand)

Stahlrohr 4 (Fasern der Nummern 37 bis 48): Ein-Modus-Optikfaser (SM)

Ein schwarzer Tracer (150 mm Abstand)
