mit einer Breite von mehr als 20 mm,

Eigenschaften

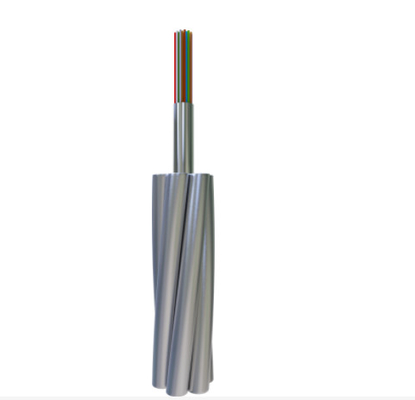

Der Schutz und die Unterstützung der optischen Fasern werden durch mit hydrophobem Gel gefüllte Rohre aus Edelstahl gewährleistet.Die Spannungsfähigkeit ist gut. Die Rohre haben einen kleinen Durchmesser und ein geringes Gewicht, was zu einer geringen zusätzlichen Belastung des Turms führt.die es leicht macht zu montieren.

	Abschwächen				Bandbreite		Polarisierungsmodus Dispersion
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Einzelne Fasern	Design-Link-Wert (M=20, Q=0,01%)
G652D	- Ich weiß.	- Ich weiß.	≤ 0,35 dB/km	≤ 0,21 dB/km	- Ich weiß.	- Ich weiß.	≤ 0,20ps/km	≤ 0,1ps/km
G655	- Ich weiß.	- Ich weiß.	- Ich weiß.	≤ 0,22 dB/km	- Ich weiß.	- Ich weiß.	≤ 0,20ps/km	≤ 0,1ps/km
50/125 μm	≤ 3,0 dB/km	≤1,0 dB/km	- Ich weiß.	- Ich weiß.	≥ 600MHz.km	≥1200MHz.km	- Ich weiß.	- Ich weiß.
62.5/125 μm	≤ 3,5 dB/km	≤1,0 dB/km	- Ich weiß.	- Ich weiß.	≥ 200MHz.km	≥ 600MHz.km	- Ich weiß.	- Ich weiß.

Konstruktionen und Leistung

	Klassifizierung	Material	Wert
Bauwesen	Glasfaser	G652D/G655 usw.	2 bis 48
	Schutzröhre	Rohr aus Edelstahl	1.5 bis 6 mm
	Stranded Line	AS-Draht/AA-Draht/Al-Stab	1.5 bis 6 mm
	Max. Durchmesser		18 mm
	Max. Querschnitt		200 mm2
Eigenschaften	Nach den Normen DL/T 832, IEC60794-4-10, IEEE1138
	Max. Zugfestigkeit (RTS) (kN)		280
	Max. Zermalmungsfestigkeit ((N/100 mm)		2200
	Max. Kurzstromkapazität (40°C-200°C) ((kA2s)		100
	Min. Biegeradius (dynamisch)		20D
	Min. Biegeradius (statisch)		15D
Umweltleistung	Anlage (°C)		-10 bis +50
	Transport und Betrieb (°C)		-40 bis +65

Anmerkung: D ist der Kabeldurchmesser.

Spezifischer Typ und technische Daten

- Nein. Ich weiß nicht.	Technische Daten
	Art der Ware	Typ der Struktur	Max. Faserzahl	Abschnitt des AS-Drahtes (mm2)	Durchmesser (mm)	Kabelgewicht (kg/km)	Durchschnittliche Zugfestigkeit (kN)	20°CZK Widerstand (Ω/km)	Kurzzeitstromkapazität (40-200°C kA2.s)
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS, optische Einheit 1/3.0	24	≈ 40	9.0	≤ 304	≥ 51	≤ 2.10	≥ 9
2	OPGW-24B1.3-50-[58;11.5)	6/3.2/20AS, optische Einheit 1/3.2	24	≈ 50	9.6	≤ 345	≥ 58	≤ 182	≥ 11.5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS, optische Einheit 1/3.8	48	≈ 70	11.4	≤ 475	≥ 77	≤ 130	≥ 24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS, optische Einheit 1/3.8	48	≈ 70	11.4	≤340	≥ 42	≤ 070	≥ 38

Andere Optikfasertypen und -zahlen, Strangdraht sind auf Anfrage erhältlich.

Mechanische und Umweltprüfungseigenschaften

Artikel	Prüfmethode	Anforderungen
Spannung	IEC 60794-1-2-E1 Last: je nach Kabelstruktur Probenlänge: mindestens 10 m, verknüpfte Länge: mindestens 100 m Dauer: 1 Minute	40% RTS ohne zusätzliche Faserdruck ((0,01%), ohne zusätzliche Dämpfung (0,03 dB). 60% RTS-Faserdruck ≤ 0,25%,zusätzliche Dämpfung ≤ 0,05 dB (Keine zusätzliche Dämpfung nach der Prüfung).
Vernichten	IEC 60794-1-2-E3 Belastung: nach der obigen Tabelle drei Punkte Dauer: 10 min	Zusätzliche Dämpfung bei 1550 nm ≤0,05 dB/Faser; keine Beschädigung der Elemente
Wasserdurchdringung	IEC 60794-1-2-F5B Zeit: 1 Stunde Probenlänge: 0,5 m Wasserhöhe: 1 m	Kein Wasserleck.
Temperaturzyklus	IEC 60794-1-2-F1 Probenlänge: mindestens 500 m Temperaturbereich: -40 °C bis +65 °C Zyklen: 2 Temperaturzyklustest Aufenthaltszeit: 12 h	Die Änderung des Dämpfungskoeffizienten muss bei 1550 nm weniger als 0,1 dB/km betragen.
