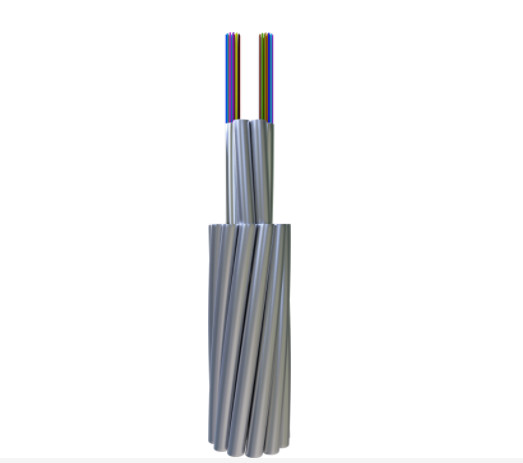

Optische Faser-Verbunddraht mit Strangrohr

Ein OPGW ist ein Draht, der eine optische Faser im Inneren hat und zwei Zwecke erfüllt: als Erdungsdraht und für die Kommunikation.und neue Gemeinkosten.

Eigenschaften

Edelstahlröhren mit Gel schützen und unterstützen optische Fasern. Eine sorgfältige Kontrolle sorgt für eine gute Leistung unter verschiedenen Bedingungen. Mehr Fasern passen in größere Röhren.Dadurch ist es robust und zuverlässig mit guten elektrischen und mechanischen Eigenschaften.





	Abschwächen				Bandbreite		Polarisierungsmodus Dispersion
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Einzelne Fasern	Design-Link-Wert (M=20, Q=0,01%)
G652D	- Ich weiß.	- Ich weiß.	≤ 0,35 dB/km	≤ 0,21 dB/km	- Ich weiß.	- Ich weiß.	≤ 0,20ps/km	≤ 0,1ps/km
G655	- Ich weiß.	- Ich weiß.	- Ich weiß.	≤ 0,22 dB/km	- Ich weiß.	- Ich weiß.	≤ 0,20ps/km	≤ 0,1ps/km
50/125 μm	≤ 3,0 dB/km	≤1,0 dB/km	- Ich weiß.	- Ich weiß.	≥ 600MHz.km	≥1200MHz.km	- Ich weiß.	- Ich weiß.
62.5/125 μm	≤ 3,5 dB/km	≤1,0 dB/km	- Ich weiß.	- Ich weiß.	≥ 200MHz.km	≥ 600MHz.km	- Ich weiß.	- Ich weiß.

Leistung

	Klassifizierung	Material	Wert
Bauwesen	Glasfaser	G652D/G655 usw.	2 - 144
	Schutzröhre	Rohr aus Edelstahl	1.5 bis 6 mm
	Stranded Line	AS-Draht/AA-Draht/Al-Stab	1.5 bis 6 mm
	Max. Durchmesser		30 mm
	Max. Querschnitt		500 mm2
Eigenschaften	Nach den Normen DL/T 832, IEC60794-4-10, IEEE1138
	Max. Zugfestigkeit (RTS) (kN)		700
	Max. Zermalmungsfestigkeit ((N/100 mm)		3000
	Max. Kurzstromkapazität (40°C bis 200°C) ((kA2s)		2000
	Min. Biegeradius (dynamisch)		20D
	Min. Biegeradius (statisch)		15D
Umweltleistung	Anlage (°C)		-10 bis +50
	Transport und Betrieb (°C)		-40 bis +65

Anmerkung: D ist der Kabeldurchmesser.

Spezifischer Typ und technische Daten

- Nein. Ich weiß nicht.	Technische Daten
	Art der Ware	Typ der Struktur	Max. Faser Ich zähle.	Abschnitt des AS-Drahtes (mm2)	Durchmesser (mm)	Kabelgewicht (kg/km)	Durchschnittliche Zugfestigkeit (kN)	20°CZK Widerstand (Ω/km)	Kurzzeitstromkapazität (40-200°C kA2.s)
1	OPGW-48B1.3-90- [112;45]	Einheitliche Anlage 11/2.8/20AS, optische Einheit 2/2.5	48	≈ 90	13.2	≤ 641	≥112	≤ 098	≥ 45
2	OPGW-48B1.3-90- [57;67]	Einheitliche Prüfungen 11/2.8/40AS, optische Einheit 2.2.5	48	≈ 90	13.2	≤ 457	≥ 57	≤ 052	≥ 67
3	OPGW-24B1.3-100-[118;50]	Einheitliche Anweisungen 11/2.8/20AS, optische Einheit 1/2.5	24	≈ 100	13.2	≤ 674	≥118	≤ 093	≥ 50
4	OPGW-24B1.3-100-[60;74]	Einheitliche Prüfungen 11/2.8/40AS, optische Einheit 1/2.5	24	≈ 100	13.2	≤ 479	≥ 60	≤ 049	≥ 74
5	OPGW-24B1.3-110-[133;63]	Einheitliche Anweisungen 10/3.2/20AS, optische Einheit 1/2.5	24	≈ 110	14	≤ 760	≥133	≤ 083	≥ 63
6	OPGW-24B1.3-110-[140;68]	Einheitliche Anweisungen 11/3.05/20AS, optische Einheit 1/2.6	24	≈ 110	14.3	≤ 791	≥ 140	≤ 080	≥ 68
7	OPGW-24B1.3-110-[67;95]	Einheitliche Anweisungen 12/2.8/AA, optische Einheit 1/2.7	24	≈ 37 ≈ 74 ((AA)	14.1	≤ 473	≥ 67	≤ 040	≥ 95
8	OPGW-36B1.3-120-[145;73]	Einheitliche Datenbank für die Bereitstellung von Daten 12/2.9/20AS, optische Einheit 1/2.8	36	≈ 120	14.6	≤ 820	≥145	≤ 077	≥ 73
9	OPGW-36B1.3-120-[95;98]	Einheitliche Anweisungen 12/2.9/30AS, optische Einheit 1/2.8	36	≈ 120	14.6	≤ 700	≥ 95	≤ 055	≥ 98
10	OPGW-36B1.3-120-[74;110]	Einheitliche Anweisungen 12/2.9/40AS, optische Einheit 1/2.8	36	≈ 120	14.6	≤ 582	≥ 74	≤ 042	≥ 110
11	OPGW-72B1.3-120-[147;76]	Einheitliche Anweisungen 12/3.0/20AS, optische Einheit 2/2.9	72	≈ 120	15.2	≤ 832	≥147	≤ 076	≥ 76
12	OPGW-72B1.3-120-2[96;101]	Einheitliche Prüfungen 12/3.0/30AS, optische Einheit 2.9	72	≈ 120	15.2	≤ 711	≥ 96	≤ 053	≥ 101
13	OPGW-72B1.3-120-[74;114]	Einheitliche Prüfungen 12/3.0/40AS, optische Einheit 2.9	72	≈ 120	15.2	≤ 591	≥ 74	≤ 040	≥114
14	OPGW-36B1.3-130-[155;85]	Einheitliche Anweisungen 12/3.0/20AS, optische Einheit 1/2.9	36	≈ 130	15.2	≤ 879	≥155	≤ 072	≥ 85
15	OPGW-36B1.3-130-[102;114]	Einheitliche Prüfungen 12/3.0/30AS, optische Einheit 1/2.9	36	≈ 130	15.2	≤ 751	≥102	≤ 050	≥114
16	OPGW-36B1.3-130-[79;137]	Einheitliche Prüfverfahren für die Prüfung der Qualität von Luftfahrzeugen 12/3.0/40AS, optische Einheit 1/2.9	36	≈ 130	15.2	≤ 624	≥ 79	≤ 040	≥137
17	OPGW-36B1.3-140-[175;100]	Einheitliche Anweisungen 12/3.2/20AS, optische Einheit 1/3.1	36	≈ 140	16.1	≤ 995	≥ 175	≤ 065	≥ 100
18	OPGW-36B1.3-140-[115;140]	Einheitliche Prüfungen 12/3.2/30AS, optische Einheit 1/3.1	36	≈ 140	16.1	≤ 850	≥115	≤ 045	≥ 140
19	OPGW-36B1.3-145-[86;170]	Einheitliche Anweisungen 12/3.2/AA, optische Einheit 1/3.1	36	≈ 49 ≈96(AA)	16.1	≤ 611	≥ 86	≤ 031	≥ 170
20	OPGW-48B1.3-150-[182;123]	Einheitliche Anweisungen 12/3.3/20AS, optische Einheit 1/3.2	48	≈ 150	16.6	≤1055	≥182	≤ 060	≥ 123
21	OPGW-48B1.3-150-[122;165]	Einheitliche Prüfungen 12/3.3/30AS, optische Einheit 1/3.2	48	≈ 150	16.6	≤ 901	≥122	≤ 042	≥ 165
22	OPGW-48B1.3-150-[95;195]	Einheitliche Prüfungen 12/3.3/40AS, optische Einheit 1/3.2	48	≈ 150	16.6	≤747	≥ 95	≤ 033	≥195
23	OPGW-72B1.3-150-[172;110]	Einheitliche Prüfungen 12/3.3/20AS, optische Einheit 2/3.2	72	≈ 150	16.6	≤ 998	≥172	≤ 064	≥ 110
24	OPGW-72B1.3-150-[116;147]	Einheitliche Prüfungen 12/3.3/30AS, optische Einheit 2/3.2	72	≈ 150	16.6	≤ 853	≥116	≤ 045	≥147
25	OPGW-48B1.3-170-[198;150]	Einheitliche Anweisungen 12/3.5/20AS, optische Einheit 1/3.4	48	≈ 170	17.6	≤1190	≥ 198	≤ 054	≥ 150
26	OPGW-72B1.3-170-[199;156]	Einheitliche Anweisungen 12/3.6/20AS, optische Einheit 2/3.5	72	≈ 170	18.2	≤ 1187	≥ 199	≤ 054	≥156
27	OPGW-48B1.3-180-[252;125]	Einheitliche Anweisungen 12/3.6/14AS, optische Einheit 1/3.5	48	≈ 180	18.2	≤1372	≥ 252	≤ 072	≥ 125
28	OPGW-48B1.3-180-[211;175]	Einheitliche Anweisungen 12/3.6/20AS, optische Einheit 1/3.5	48	≈ 180	18.2	≤ 1255	≥211	≤ 050	≥ 175
29	OPGW-48B1.3-180-[147;234]	Einheitliche Anweisungen 12/3.6/30AS, optische Einheit 1/3.5	48	≈ 180	18.2	≤ 1071	≥147	≤ 035	≥ 234
30	OPGW-48B1.3-180-[113,262]	Einheitliche Prüfungen 12/3.6/40AS, optische Einheit 1/3.5	48	≈ 180	18.2	≤ 888	≥113	≤ 028	≥ 262
31	OPGW-48B1.3-235-[268;243.4)	Einheitliche Anweisungen Die Anlage ist mit einer Breite von mehr als 20 mm zu versehen. Optische Einheit 1/3.5	48	≈235	20.3	≤1594	≥ 268	≤ 038	≥ 2434

Andere Optikfasertypen und -zahlen, Strangdraht sind auf Anfrage erhältlich.

Mechanische und Umgebungsprüfungseigenschaften

Artikel	Prüfmethode	Anforderungen
Spannung	IEC 60794-1-2-E1 Last: je nach Kabelstruktur Probenlänge: mindestens 10 m, verknüpfte Länge: mindestens 100 m Dauer: 1 Minute	40% RTS ohne zusätzliche Faserdruck ((0,01%), ohne zusätzliche Dämpfung (0,03 dB). 60% RTS-Faserdruck ≤ 0,25%,zusätzliche Dämpfung ≤ 0,05 dB (Keine zusätzliche Dämpfung nach der Prüfung).
Vernichten	IEC 60794-1-2-E3 Last: nach der obigen Tabelle drei Punkte Dauer: 10 Minuten	Zusätzliche Dämpfung bei 1550 nm ≤0,05 dB/Faser; keine Beschädigung der Elemente
Wasserdurchdringung	IEC 60794-1-2-F5B Zeit: 1 Stunde Probenlänge: 0,5 m Wasserhöhe: 1 m	Kein Wasserleck.
Temperaturzyklus	IEC 60794-1-2-F1 Probenlänge: mindestens 500 m Temperaturbereich: -40°C bis +65°C Zyklen: 2 Temperaturzyklustest Aufenthaltszeit: 12 h	Die Änderung des Dämpfungskoeffizienten muss bei 1550 nm weniger als 0,1 dB/km betragen.

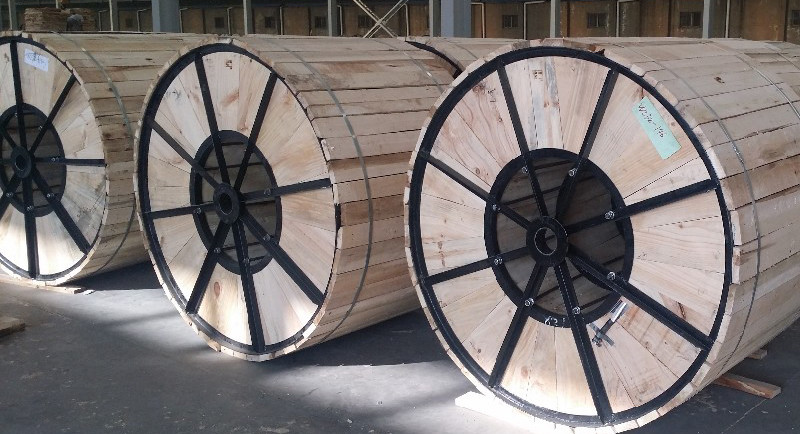

Verpackung und Versand
