Kern-Luftlichtwellenleiter OPGW optischer Erdungs-72 im Freien

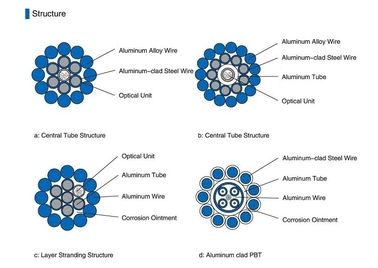

OPGW-Kabel ist eine Art Kabelstruktur mit Zusammensetzung der Lichtwellenleiterübertragung und der obenliegenden Erdung für Kraftübertragung. Seine Funktion in der Hochspannungsleitung als Lichtwellenleiter und obenliegender Erdung, die Schutz des Blitzschlages und der Leitkurzschlusswährung bieten können. Die OPGW bestehen aus optischer Einheit des Edelstahlrohrs, Aluminiumumhüllungsstahldraht, Aluminiumlegierungsdraht. Er hat zentrale Edelstahlrohrstruktur und Schichtschiffbruchstruktur. Wir können die Struktur entsprechend verschiedener Umweltzustand und Kundenanforderungen entwerfen.
Eigenschaften
1.Large Durchmesser, große Faserkapazität
Struktur 2.The ist stabil und die Zuverlässigkeit ist hoch
Fähigkeit 3.Excellent gegen die gegenwärtige Kapazität der Seite und des hervorragenden Kurzschlusses
kann optimaler Anschwemmungsentwurf 4.The die überschüssige Länge der Sekundärglasfaser erhalten
Zahl 5.The von Strängen kann in zwei oder drei Schichten entworfen sein
6.Match mit allgemeinen Erdungen
Speicfication
| Kabel-Zählung |
Heraus sheathDiameter (Millimeter) |
Gewicht (Kilogramm) |
Minimale zulässige Dehnfestigkeit (N) |
minimale zulässige Zerstampfungs-Last (N/100mm) |
Minimaler Biegungsradius (Millimeter) |
Lagertemperatur (°C) |
| kurzfristig |
langfristig |
kurzfristig |
langfristig |
kurzfristig |
langfristig |
| 72 |
13,5 |
160 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40~70 |
Anmerkung: Dieses Datenblatt kann ein Hinweis, aber keine Ergänzung zum Vertrag nur sein. Treten Sie bitte mit den Verkäufen für die Details in Verbindung.
Strukturelle Parameter
| Kabelmodell |
OPGW-60 |
OPGW-70 |
OPGW-90 |
OPGW-110 |
OPGW-130 |
| Zahl /diameter (Millimeter) des Edelstahlrohrs |
1/3.5 |
2/2.4 |
2/2.6 |
2/2.8 |
1/3.0 |
| Zahl /diameter des AL-Drahtes (Millimeter) |
0/3.5 |
12/2.4 |
12/2.6 |
12/2.8 |
12/3.0 |
| Zahl /diameter von ACS-Draht (Millimeter) |
6/3.5 |
5/2.4 |
5/2.6 |
5/2.8 |
6/3.0 |
| Durchmesser des Kabels (Millimeter) |
10,5 |
12,0 |
13,0 |
14,0 |
15,0 |
| RTS (KN) |
75 |
45 |
53 |
64 |
80 |
| Kabelgewicht (kg/km) |
415 |
320 |
374 |
432 |
527 |
| DC-Widerstand (200C W/km) |
1,36 |
0,524 |
0,448 |
0,386 |
0,327 |
| Elastizitätsmodul (Gpa) |
162,0 |
96,1 |
95,9 |
95,6 |
97,8 |
| Koeffizient lineare thermische Expansion (1/×10-6) |
12,6 |
17,8 |
17,8 |
17,8 |
17,2 |
| Kurzschlusskapazität (Ka ² s) |
24,0 |
57,3 |
78,9 |
105,8 |
150,4 |
| Max. Operationstemperatur (c) |
200 |
200 |
200 |
200 |
200 |
Verpackung und Versenden
Kabel wird in den Längen geliefert, wie in PU oder als Anforderung spezifiziert. Jede Länge wird auf einer unterschiedlichen Eisen-hölzernen Trommel versendet. Der minimale Fassdurchmesser der Trommel ist nicht kleiner als 30mal der Kabeldurchmesser.
Die Kabelenden werden mit Plastikstaubkappen versiegelt, um Wasserdurchdringen zu verhindern. Die Enden sind leicht für die Prüfung zugänglich. Ein EndprüfungsPrüfbericht mit Verminderungsleistungsdaten für jede Faser wird innerhalb der Trommel befestigt.
