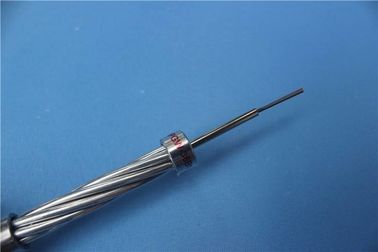

opgw optisches Kabel für 220kv Linie 48 Kern Opgw-Kabel
Das zentrale Edelstahlrohr wird durch einfache oder doppelte Schichten plattierte Stahlaluminiumdrähte (ACS) oder Drähte der Draht- und Aluminiumlegierung der Mischung ACS umgeben. sind die weitverbreitetsten Kabel, ihr Entwurf wird angepasst völlig der allgemeinsten elektrischen Linie Bedarf.
Anwendungen
1. zusammengesetzte Erdung ist aus optischen Fasern [OPGW] für Installation auf neuen Stromleitungen mit doppelter Funktion der Erdung und der Kommunikation passend.
2.Especially für Installation auf normalen voitage und HöchstspannungsStromleitungen.
Schutz 3.lighting und den Kurzschlussstrom leiten.
Technische Daten
| Struktur-Details |
|
Genannt |
Nein. |
Durchmesser |
| Mitte |
Draht 20%AS |
1 |
2,70 |
Millimeter |
| Schicht 1 |
Draht 20%AS |
4 |
2,70 |
Millimeter |
| SUS-Rohr |
2 |
2,70 |
Millimeter |
| Schicht 2 |
Draht 20%AS |
10 |
2,70 |
Millimeter |
| |
|
|
|
|
|
| |
Entsprechend IEEEgeschlechtskrankheit 1138, Standards Iecs 60794-4 |
|
|
|
|
| |
Faser-Nr. u. Art |
|
|
48 |
G652D |
| |
Standarddurchmesser |
|
|
13,50 |
Millimeter |
| |
Unterstützungsquerschnitt |
|
|
97,30 |
mm2 |
| |
|
Abschnitt von AS-Draht |
|
97,30 |
mm2 |
| |
Ungefähre Masse |
|
|
687,0 |
kg/km |
| |
Bewertete Dehnfestigkeit |
|
|
117,0 |
kN |
| |
Maximal zulässige Spannung (40%RTS) |
|
|
46,8 |
N/mm2 |
| |
Alltagsstress (25%RTS) |
|
|
29,3 |
N/mm2 |
| |
Belastungs-Rand-Druck (70%RTS) |
|
|
81,9 |
N/mm2 |
| |
Elastizitätsmodul |
|
|
162,0 |
GPa |
| |
Thermischer Verlängerungs-Koeffizient |
|
|
13,0 |
×10-6/ºC |
| |
Berechnetes D.C. Resistance an 20ºC |
|
|
0,878 |
Ω/km |
| |
Kurzschluss-gegenwärtige Kapazität (40~200ºC, 0.25s) |
|
|
45,3 |
kA2·s |
| |
Verhältnis zwischen Zug und Gewicht |
|
|
17,40 |
Kilometer |
| Temperatur |
Installation |
|
|
-10ºC~+50 |
ºC |
| Strecke: |
Transport und Operation |
|
|
-40ºC~+80 |
ºC
|

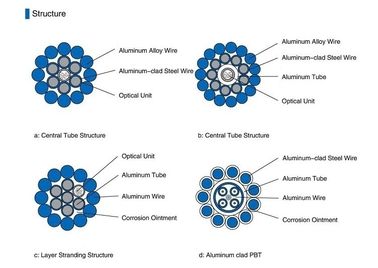

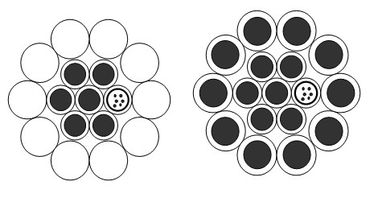

Querschnitt
