Technische Spezifikationen für Lichtwellenleiter

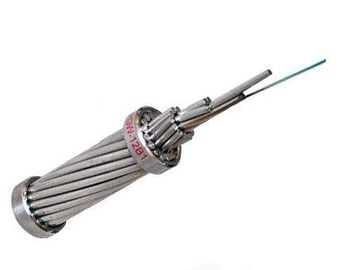

Eine optische Erdung (alias in einem OPGW oder, im IEEE-Standard, in einer zusammengesetzten obenliegenden Erdung aus optischen Fasern) ist eine Art Kabel, das in den obenliegenden Stromleitungen benutzt wird. Solches Kabel kombiniert die Funktionen der Erdung und der Kommunikationen. Es hat zentrale Edelstahlrohrstruktur und Schichtschiffbruchstruktur. Ein OPGW-Kabel enthält eine Röhrenstruktur mit einen oder mehreren Glasfasern in ihm, umgeben durch einfache oder doppelte Schichten plattierte Stahlaluminiumdrähte (ACS) oder Misch-Drähte der ACS-Draht- und Aluminiumlegierung. Das OPGW-Kabel wird zwischen die Spitzen von Hochspannungsstrommasten laufen gelassen. Das leitfähige Teil des Kabels dient, angrenzende Türme zu verpfänden, um Boden mit Erde zu bedecken und schirmt die Hochspannungsleiter von den Blitzschlägen ab. Die Glasfasern innerhalb des Kabels können möglicherweise für Übertragung mit hohe Geschwindigkeit von Daten, entweder zu den eigenen Zwecken des elektrische Hilfs des Schutzes und der Steuerung der Fernleitung, für die eigene Stimme und den Datenaustausch des Hilfs benutzt werden oder werden an Drittparteien gemietet werden oder verkauft, um als Hochgeschwindigkeitsfaserverbindung zwischen Städten zu dienen. Zu OPGW zu konstruieren muss Macht, mit dem Ergebnis des größeren Verlustes schneiden, so muss OPGW verwendet werden wenn man Hochdruckleitung über 110KV konstruiert.
Eigenschaften und Vorteil
1. Ersetzen Sie die bestehenden Lufterdungen und Fernmeldeleitungen von Stromnetzen verbessern.
2. Synchroner Plan und Entwurf mit Erdung, wenn neue Kopfballstärkelinien konstruiert werden sollen
3. Schützen Sie rostfreie Rohrfasereinheit optimales
4. Großer Störungskurzschluß der Führung, der Blitzschutz gegenwärtig und bereitgestellt worden sein würden
5. Passend für Anwendung in hih Faseranzahl und in den Superhochspannungsleitungen
6. Match mit vorteilhafter Spannungsenkung des diffluent grond Drahtes.
Anwendung
Zusammengesetzte Erdung aus optischen Fasern [OPGW] ist für Installation auf neuen Stromleitungen mit doppelter Funktion der Erdung und der Kommunikation passend. Besonders für Installation auf normalen voitage und HöchstspannungsStromleitungen. OPGW kann herkömmliche Erdung der alten Stromleitung bei Zunahme der Faserkommunikationsfunktion ersetzen. Sie den gegenwärtigen leiten Kurzschluss und liefern Blitzwiderstand.
Eigenschaften aus optischen Fasern
Die optischen, geometrischen, mechanischen und Umwelteigenschaften der ITU-T G.652.D Glasfaser sind Übereinstimmung mit untengenannter Tabelle:
| Eigenschaften | Spezifizierte Werte | Einheiten | ||
| Optische Eigenschaften | ||||
| Felddurchmesser | an 1310nm | 9.1±0.5 | µm | |
| an 1550nm | ± 10,3 0,7 | Millimeter | ||
| Dämpfungskonstante | an 1310nm | ≤0.36 | dB/km | |
| an 1550nm | ≤0.23 | dB/km | ||
| Verminderungs-Ungleichmäßigkeit | ≤0.05 | DB | ||
| Nullstreuungswellenlänge (λ0) | 1300 ~1324 | Nanometer | ||
| Maximale nullstreuungssteigung (S0max) | ≤0.092 | ps/(Nanometer2·Kilometer) | ||
| Polarisationsmodus-Streuungskoeffizient (PMDQ) | ≤0.2 |  |
||
| Grenzwellenlänge (λcc) | ≤1260 | Nanometer | ||
| Streuungskoeffizient | 1288~1339nm | ≤3.5 | ps/(Nanometer·Kilometer) | |
| 1550nm | ≤18 | ps/(Nanometer·Kilometer) | ||
| Effektives Gruppenbrechungsindex (Neff) | an 1310nm | 1,466 | - | |
| an 1550nm | 1,467 | - | ||
| Geometrische Eigenschaft | ||||
| Manteldurchmesser | 125.0±1.0 | µm | ||
| Umhüllungsnichtkreisförmigkeit | ≤1.0 | % | ||
| Beschichtender Durchmesser | 245.0±10.0 | µm | ||
| Beschichtung-Umhüllungsexzentrizität | ≤12.0 | µm | ||
| Beschichtende Nichtkreisförmigkeit | ≤6.0 | % | ||
| Kernumhüllende Exzentrizität | ≤0.8 | µm | ||
| Umhüllung/beschichtende Exzentrizität | ≤12.0 | µm | ||
| Mechanische Eigenschaft | ||||
| Winden | ≥4 | m | ||
| Beweisdruck | ≥0.69 | GPa | ||
| Beschichtende Streifenkraft | Durchschnittswert | 1.0-5.0 | N | |
| Höchstwert | 1.3-8.9 | N | ||
| Verbiegender Makroverlust | Ф60mm, 100 Kreise, an 1550nm | ≤0.05 | DB | |
| Ф32mm, Kreise 1, an 1550nm | ≤0.05 | DB | ||
Eigenschaften des Kabels
Kabel-Bau und Parameter
Obenliegende Erdung gemacht vom Aluminium-gekleideten Stahlrohr des drahtes (AS) und des Edelstahls, das Glasfaser enthält.
Art 3.2Cable: OPGW-48B1.3-190 [205; 185,4]
3.2.1 Querschnitt OPGW
| Struktur | Material | Nein. | Materieller Durchmesser | ||
| Faser | G.652.D | 48 | |||
| Mitte | Draht 20%AS | 1 | Durchmesser | 4.0mm | |
| Schicht 1 | SUS Rohr | 4 | Durchmesser | 4.0mm | |
| Draht 20%AS | 2 | Durchmesser | 4.0mm | ||
| Schicht 2 | Draht 20%AS | 12 | Durchmesser | 4.0mm | |
| Einzelteile | Technische Daten | ||
| Angeschwemmt | Kern, Schicht 1, Schicht 2 | ||
| Anschwemmung von Richtung | Äußere Schicht ist rechts | ||
| Kabeldurchmesser (nominal) | 20.0mm | ||
| Kabel-Gewicht (ca.) | 1365kg/km | ||
| Unterstützungsquerschnitt | ALS Draht | 188.5mm2 | |
| Bewertete Dehnfestigkeit (RTS) | 205kN | ||
| Elastizitätsmodul (E-Modul) | 162.0kN/mm2 | ||
| Thermischer Verlängerungs-Koeffizient | 13.0×10-6/K | ||
| Maximaler Arbeitsdruck (40%RTS) | 82.0kN | ||
| Alltagsstress (EDS) (18%~25%RTS) | 36.9~51.25kN | ||
| DC-Widerstand an 20℃ | 0,442 ohm/km | ||
| Strom der kurzen Zeit (1.0s, 40℃~200℃) | 13.62kA | ||
| Kurze Zeit gegenwärtige Kapazität ich2t | 185.4kA ² s | ||
| Minimaler Biegungsradius | Installation | 30mal des Kabeldurchmessers | |
| Operation | 15mal des Kabeldurchmessers | ||
| Temperaturspanne | Installation | -10℃~+60℃ | |
| Lagerung u. Verschiffen | -40℃~+60℃ | ||
| Operation | -40℃~+80℃ | ||
Faser und lose Rohr-Farbkennzeichnung
Die einzelne Faser und die losen Rohre sollen Übereinstimmung mit Standard-TIA/EIA-598-A und dem Farbcode als unten.
Stahlrohr 1 (Fasern No.1-12): Monomode--Glasfaser (Inspektion)
Faser-Farben
| NEIN. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Farbe | Blau | Orange | Grün | Brown | Grau | Weiß | Rot | Natur | Gelb | Veilchen | Rosa | Aqua |
Stahlrohr 2 (Fasern No.13-24): Monomode--Glasfaser (Inspektion)
Ein schwarzer Indikator (50mm Neigung)
| NEIN. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Farbe | Blau | Orange | Grün | Brown | Grau | Weiß | Rot | Natur | Gelb | Veilchen | Rosa | Aqua |
Stahlrohr 3 (Fasern No.25-36): Monomode--Glasfaser (Inspektion)
Ein schwarzer Indikator (100mm Neigung)
| NEIN. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| Farbe | Blau | Orange | Grün | Brown | Grau | Weiß | Rot | Natur | Gelb | Veilchen | Rosa | Aqua |
Stahlrohr 4 (Fasern No.37-48): Monomode--Glasfaser (Inspektion)
Ein schwarzer Indikator (150mm Neigung)
| NEIN. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| Farbe | Blau | Orange | Grün | Brown | Grau | Weiß | Rot | Natur | Gelb | Veilchen | Rosa | Aqua |
Verpackung und Versenden
Das OPGW ist fest und verwundet gleichmäßig auf einer starken Holzeisenspule, die an ANSI/AA 53-1981 oder gleiches sich anpaßt. Die Spule wird mit Stoutholzeisendielen verlangsamt, um das OPGW am Schaden im gewöhnlichen Verschiffen, Behandlung, Lagerung und reiht zu verhindern Operationen auf.
Zeichnung der Spule
Entsprechend Länge des Kabels, wählen wir unterschiedliche Art Spule (D, d, b, w1, w2) für ladendes Kabel.
