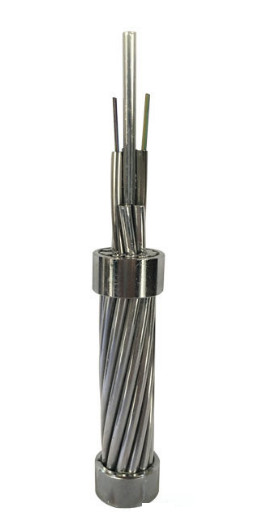

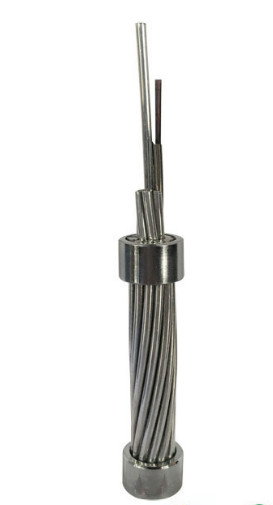

Wasserdichter Lichtwellenleiter Straned OPGW, zusammengesetzte obenliegende Erdung 205kN RTS

Technische Spezifikationen für Lichtwellenleiter

Faseroptische zusammengesetzte obenliegende Erdung (OPGW) ist eine obenliegende Erdung, die Glasfaser enthält. Sie hat mehrfache Funktionen wie obenliegende Erdung und optische Nachrichtenübertragung. Sie wird hauptsächlich für Fernmeldeleitungen von 110KV, von 220KV, von 500KV, von 750KV und von neuem obenliegendem Hochspannungskraftübertragungssystem verwendet. Sie kann auch verwendet werden, um die vorhandenen Grundlinien des alten obenliegenden Hochspannungskraftübertragungssystems zu ersetzen, addiert die Linie der optischen Nachrichtenübertragung, überträgt Strom der kurzen Zeit und Antiblitzschutz zur Verfügung zu stellen. Andere Strukturen können auf Anfrage besonders angefertigt werden.

1. Ersetzen Sie die bestehenden Lufterdungen und Fernmeldeleitungen von Stromnetzen verbessern.

2. Synchroner Plan und Entwurf mit Erdung, wenn neue Kopfballstärkelinien konstruiert werden sollen

3. Schützen Sie rostfreie Rohrfasereinheit optimales

4. Großer Störungskurzschluß der Führung, der Blitzschutz gegenwärtig und bereitgestellt worden sein würden

5. Passend für Anwendung in hih Faseranzahl und in den Superhochspannungsleitungen

6. Match mit vorteilhafter Spannungsenkung des diffluent grond Drahtes.

Anwendung

Zusammengesetzte Erdung aus optischen Fasern [OPGW] ist für Installation auf neuen Stromleitungen mit doppelter Funktion der Erdung und der Kommunikation passend. Besonders für Installation auf normalen voitage und HöchstspannungsStromleitungen. OPGW kann herkömmliche Erdung der alten Stromleitung bei Zunahme der Faserkommunikationsfunktion ersetzen. Sie den gegenwärtigen leiten Kurzschluss und liefern Blitzwiderstand.

Eigenschaften aus optischen Fasern

Die optischen, geometrischen, mechanischen und Umwelteigenschaften der ITU-T G.652.D Glasfaser sind Übereinstimmung mit untengenannter Tabelle:

Eigenschaften			Spezifizierte Werte	Einheiten
Optische Eigenschaften
Felddurchmesser		an 1310nm	9.1±0.5	µm
		an 1550nm	± 10,3 0,7	Millimeter
Dämpfungskonstante		an 1310nm	≤0.36	dB/km
		an 1550nm	≤0.23	dB/km
Verminderungs-Ungleichmäßigkeit			≤0.05	DB
Nullstreuungswellenlänge (λ0)			1300 ~1324	Nanometer
Maximale nullstreuungssteigung (S0max)			≤0.092	ps/(Nanometer2·Kilometer)
Polarisationsmodus-Streuungskoeffizient (PMDQ)			≤0.2
Grenzwellenlänge (λcc)			≤1260	Nanometer
Streuungskoeffizient		1288~1339nm	≤3.5	ps/(Nanometer·Kilometer)
		1550nm	≤18	ps/(Nanometer·Kilometer)
Effektives Gruppenbrechungsindex (Neff)		an 1310nm	1,466	-
		an 1550nm	1,467	-
Geometrische Eigenschaft
Manteldurchmesser			125.0±1.0	µm
Umhüllungsnichtkreisförmigkeit			≤1.0	%
Beschichtender Durchmesser			245.0±10.0	µm
Beschichtung-Umhüllungsexzentrizität			≤12.0	µm
Beschichtende Nichtkreisförmigkeit			≤6.0	%
Kernumhüllende Exzentrizität			≤0.8	µm
Umhüllung/beschichtende Exzentrizität			≤12.0	µm
Mechanische Eigenschaft
Winden			≥4	m
Beweisdruck			≥0.69	GPa
Beschichtende Streifenkraft	Durchschnittswert		1.0-5.0	N
	Höchstwert		1.3-8.9	N
Verbiegender Makroverlust	Ф60mm, 100 Kreise, an 1550nm		≤0.05	DB
	Ф32mm, Kreise 1, an 1550nm		≤0.05	DB

Eigenschaften des Kabels

Kabel-Bau und Parameter

Obenliegende Erdung gemacht vom Aluminium-gekleideten Stahlrohr des drahtes (AS) und des Edelstahls, das Glasfaser enthält.

Art 3.2Cable: OPGW-48B1.3-190 [205; 185,4]

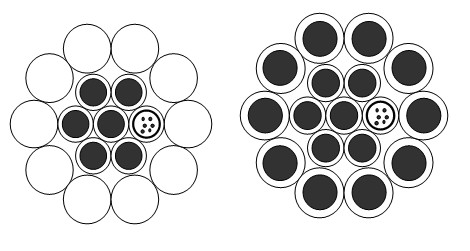

3.2.1 Querschnitt OPGW

Faser und lose Rohr-Farbkennzeichnung

Die einzelne Faser und die losen Rohre sollen Übereinstimmung mit Standard-TIA/EIA-598-A und dem Farbcode als unten.

Stahlrohr 1 (Fasern No.1-12): Monomode--Glasfaser (Inspektion)

Faser-Farben

Stahlrohr 2 (Fasern No.13-24): Monomode--Glasfaser (Inspektion)

Ein schwarzer Indikator (50mm Neigung)

Stahlrohr 3 (Fasern No.25-36): Monomode--Glasfaser (Inspektion)

Ein schwarzer Indikator (100mm Neigung)

Stahlrohr 4 (Fasern No.37-48): Monomode--Glasfaser (Inspektion)

Ein schwarzer Indikator (150mm Neigung)

Verpackung und Versenden

Das OPGW ist fest und verwundet gleichmäßig auf einer starken Holzeisenspule, die an ANSI/AA 53-1981 oder gleiches sich anpaßt. Die Spule wird mit Stoutholzeisendielen verlangsamt, um das OPGW am Schaden im gewöhnlichen Verschiffen, Behandlung, Lagerung und reiht zu verhindern Operationen auf.

Zeichnung der Spule

Entsprechend Länge des Kabels, wählen wir unterschiedliche Art Spule (D, d, b, w1, w2) für ladendes Kabel.
