Technische Spezifikationen für Glasfaserkabel
Glasfaser Eigenschaften
Die optischen, geometrischen, mechanischen und ökologischen Eigenschaften des ITU-T G.652.D die Glasfaser muss der nachstehenden Tabelle entsprechen.
| Eigenschaften | Bestimmte Werte | Einheiten | ||
| Optische Eigenschaften | ||||
| Modusfelddurchmesser | bei 1310 nm | 9.1 ± 0.5 | μm | |
| bei 1550 nm | 10.3 ± 0.7 | mm | ||
| Dämpfungskoeffizient | bei 1310 nm | ≤ 036 | dB/km | |
| bei 1550 nm | ≤ 023 | dB/km | ||
| Nicht-Einheitlichkeit der Dämpfung | ≤ 005 | dB | ||
| Null-Dispersionswellenlänge (λ0) | 1300 ¥1324 | m | ||
| Maximal Nullverstreuungsneigung (S)0 max) | ≤ 0092 | ps/(nm2·km) | ||
| Polarisierungsmodus-Dispersionskoeffizient (PMD)Q) | ≤ 02 | |||
| Schnittwellenlänge (λ)Cc) | ≤ 1260 | m | ||
| Dispersionskoeffizient | 1288 ∼ 1339 nm | ≤ 3.5 | PS/(nm·km) | |
| 1550 nm | ≤ 18 Jahre | PS/(nm·km) | ||
| Effektiver Gruppenbrechungsindex (N)Eff) | bei 1310 nm | 1.466 | - Was ist los? | |
| bei 1550 nm | 1.467 | - Was ist los? | ||
| Geometrische Eigenschaft | ||||
| Durchmesser der Verkleidung | 125.0±1.0 | μm | ||
| Nicht kreisförmiges Verkleidungsmaterial | ≤ 10 | % | ||
| Durchmesser der Beschichtung | 245.0±10.0 | μm | ||
| Fehler bei der Konzentrizität der Beschichtung | ≤ 120 | μm | ||
| Nichtkreisförmige Beschichtung | ≤ 60 | % | ||
| Fehler bei der Konzentrizität der Kernbeschichtung | ≤ 08 | μm | ||
| Fehler bei der Konzentrizität der Verkleidung / Beschichtung | ≤ 120 | μm | ||
| Mechanische Eigenschaften | ||||
| Curling | ≥ 4 | m | ||
| Belastungssicherung | ≥ 069 | GPa | ||
| Kraft der Beschichtungsstreifen | Durchschnittswert | 1.0-5.0 | N | |
| Spitzenwert | 1.3-8.9 | N | ||
| Makrobeugenverlust | F60mm, 100 Kreise, bei 1550nm | ≤ 005 | dB | |
| F32mm, 1 Kreis, bei 1550nm | ≤ 005 | dB | ||
|
|
||||
Eigenschaften des Kabels
Komponente und PArameter
Oberleitungsdraht aus aluminiumbeschichtetem Stahldraht (AS) und rostfreiem Stahlrohr mit optischer Faser
Typ des Kabels
OPGW-48B1.3-190[205;185.4)

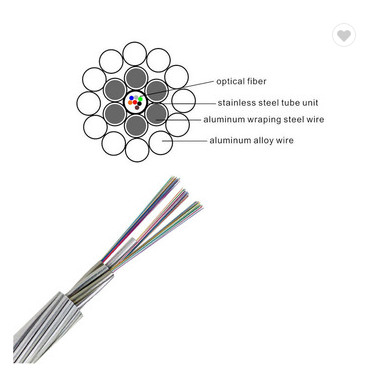

Querschnitt der OPGW
| Struktur | Material | - Nein. Ich weiß nicht. | Materialdurchmesser | ||
| Fasern | G. Ich weiß.652.D | 48 | |||
| Zentrum | 20% AS-Draht | 1 | Durchmesser | 4.0 mm | |
| Schicht 1 | SUS-Rohr | 4 | Durchmesser | 4.0 mm | |
| 20% AS-Draht | 2 | Durchmesser | 4.0 mm | ||
| Schicht 2 | 20% AS-Draht | 12 | Durchmesser | 4.0 mm | |
Spezifikationen für OPGW
| Artikel 2 | Technische Daten | ||
| Stranded | Kern, Schicht 1, Schicht 2 | ||
| Strandrichtung | Die äußere Schicht ist rechts | ||
| Kabeldurchmesser (Nennwert) | 20.0 mm | ||
| Kabelgewicht (ca.) | 1365 kg/km | ||
| Unterstützender Querschnitt | AS Draht | 188.5 mm2 | |
| Nennziehbarkeit (RTS) | 205 kN | ||
| Modul der Elastizität (E-Modul) | 162.0kN/mm2 | ||
| Wärmeverlängerungskoeffizient | 13.0 × 10-6/K | ||
| Maximale Arbeitsbelastung (40% RTS) | 82.0kN | ||
| Alltäglicher Stress (EDS) (RTS) | 360,9 bis 51,25 kN | ||
| Gleichstromwiderstand bei 20°C | 00,442 Ohm/km | ||
| Kurzzeitstrom (1.0s, 40°C~200°C) | 13.62kA | ||
| Kurzzeitstromkapazität I2t | 185.4kA2s | ||
| Mindestbiegungsradius | Einrichtung | 30 mal Kabeldurchmesser | |
| Betrieb | 15 mal Kabeldurchmesser | ||
| Temperaturbereich | Einrichtung | -10°C bis +60°C | |
| Lagerung und Versand | -40°C bis +60°C | ||
| Betrieb | -40°C bis +80°C | ||
Faser und LockerTSchlagzeug CIdentifizierung
Die einzelnen Fasern und losen Rohre müssen der Norm TIA/EIA-598-A entsprechen und den nachstehend angegebenen Farbcode verwenden.
Stahlrohr 1 (Fasern Nr. 1-12): Einmodische Glasfaser (SM)
Fiberfarben
| Nein, nicht wirklich. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Farbe | Blau | Orangen | Grün | Braun | Grau | Weiß | Rot | Natur | Gelb | Violett | Rosa | Wasser |
Stahlrohr 2 (Fasern der Nummern 13 bis 24): Einmodische Glasfaser (SM)
Ein schwarzer Tracer (50 mm Abstand)
| Nein, nicht wirklich. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Farbe | Blau | Orangen | Grün | Braun | Grau | Weiß | Rot | Natur | Gelb | Violett | Rosa | Wasser |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
Stahlrohr 3 (Fasern der Nummern 25 bis 36): Einmodische Glasfaser (SM)
Ein schwarzer Tracer (100 mm Abstand)
| Nein, nicht wirklich. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| Farbe | Blau | Orangen | Grün | Braun | Grau | Weiß | Rot | Natur | Gelb | Violett | Rosa | Wasser |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
Stahlrohr 4 (Fasern der Nummern 37 bis 48): Ein-Modus-Optikfaser (SM)
Ein schwarzer Tracer (150 mm Abstand)
| Nein, nicht wirklich. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| Farbe | Blau | Orangen | Grün | Braun | Grau | Weiß | Rot | Natur | Gelb | Violett | Rosa | Wasser |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
Verpackung, Versand und Zahlung
Rollbare Holztrommeln. 2000 bis 6000 m pro Trommel
