OPGW ist eine Art Kabelstruktur mit Zusammensetzung der Lichtwellenleiterübertragung und der obenliegenden Erdung für Kraftübertragung. Seine Funktion in der Hochspannungsleitung als Lichtwellenleiter und obenliegender Erdung, die Schutz des Blitzschlages und der Leitkurzschlusswährung bieten können. Die OPGW bestehen aus optischer Einheit des Edelstahlrohrs, Aluminiumumhüllungsstahldraht, Aluminiumlegierungsdraht. Er hat zentrale Edelstahlrohrstruktur und Schichtschiffbruchstruktur. Wir können die Struktur entsprechend verschiedener Umweltzustand und Kundenanforderungen entwerfen.
Anwendung
1. zusammengesetzte Erdung ist aus optischen Fasern [OPGW] für Installation auf neuen Stromleitungen mit doppelter Funktion der Erdung und der Kommunikation passend.
2.Adapt, zum der gealterten Erdung und der neuen Struktur der Hochspannungserdung zu ersetzen.
Schutz 3.lighting und den Kurzschlussstrom leiten.
4. Kommunikationsfähigkeit aus optischen Fasern.
Eigenschaften aus optischen Fasern
Die optischen, geometrischen, mechanischen und Umwelteigenschaften der ITU-T G.652.D Glasfaser sind Übereinstimmung mit untengenannter Tabelle:
| Eigenschaften | Spezifizierte Werte | Einheiten | ||
| Optische Eigenschaften | ||||
| Felddurchmesser | an 1310nm | 9.1±0.5 | µm | |
| an 1550nm | ± 10,3 0,7 | Millimeter | ||
| Dämpfungskonstante | an 1310nm | ≤0.36 | dB/km | |
| an 1550nm | ≤0.23 | dB/km | ||
| Verminderungs-Ungleichmäßigkeit | ≤0.05 | DB | ||
| Nullstreuungswellenlänge (λ0) | 1300 ~1324 | Nanometer | ||
| Maximale nullstreuungssteigung (S0max) | ≤0.092 | ps/(Nanometer2·Kilometer) | ||
| Polarisationsmodus-Streuungskoeffizient (PMDQ) | ≤0.2 |  |
||
| Grenzwellenlänge (λcc) | ≤1260 | Nanometer | ||
| Streuungskoeffizient | 1288~1339nm | ≤3.5 | ps/(Nanometer·Kilometer) | |
| 1550nm | ≤18 | ps/(Nanometer·Kilometer) | ||
| Effektives Gruppenbrechungsindex (Neff) | an 1310nm | 1,466 | - | |
| an 1550nm | 1,467 | - | ||
| Geometrische Eigenschaft | ||||
| Manteldurchmesser | 125.0±1.0 | µm | ||
| Umhüllungsnichtkreisförmigkeit | ≤1.0 | % | ||
| Beschichtender Durchmesser | 245.0±10.0 | µm | ||
| Beschichtung-Umhüllungsexzentrizität | ≤12.0 | µm | ||
| Beschichtende Nichtkreisförmigkeit | ≤6.0 | % | ||
| Kernumhüllende Exzentrizität | ≤0.8 | µm | ||
| Umhüllung/beschichtende Exzentrizität | ≤12.0 | µm | ||
| Mechanische Eigenschaft | ||||
| Winden | ≥4 | m | ||
| Beweisdruck | ≥0.69 | GPa | ||
| Beschichtende Streifenkraft | Durchschnittswert | 1.0-5.0 | N | |
| Höchstwert | 1.3-8.9 | N | ||
| Verbiegender Makroverlust | Ф60mm, 100 Kreise, an 1550nm | ≤0.05 | DB | |
| Ф32mm, Kreise 1, an 1550nm | ≤0.05 | DB | ||
Spezifikation von OPGW
| Einzelteile | Technische Daten | ||
| Angeschwemmt | Kern, Schicht 1, Schicht 2 | ||
| Anschwemmung von Richtung | Äußere Schicht ist rechts | ||
| Kabeldurchmesser (nominal) | 20.0mm | ||
| Kabel-Gewicht (ca.) | 1365kg/km | ||
| Unterstützungsquerschnitt | ALS Draht | 188.5mm2 | |
| Bewertete Dehnfestigkeit (RTS) | 205kN | ||
| Elastizitätsmodul (E-Modul) | 162.0kN/mm2 | ||
| Thermischer Verlängerungs-Koeffizient | 13.0×10-6/K | ||
| Maximaler Arbeitsdruck (40%RTS) | 82.0kN | ||
| Alltagsstress (EDS) (18%~25%RTS) | 36.9~51.25kN | ||
| DC-Widerstand an 20℃ | 0,442 ohm/km | ||
| Strom der kurzen Zeit (1.0s, 40℃~200℃) | 13.62kA | ||
| Kurze Zeit gegenwärtige Kapazität ich2 t | 185.4kA ² s | ||
| Minimaler Biegungsradius | Installation | 30mal des Kabeldurchmessers | |
| Operation | 15mal des Kabeldurchmessers | ||
| Temperaturspanne | Installation | -10℃~+60℃ | |
| Lagerung u. Verschiffen | -40℃~+60℃ | ||
| Operation | -40℃~+80℃ | ||

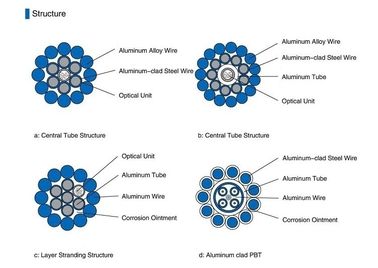

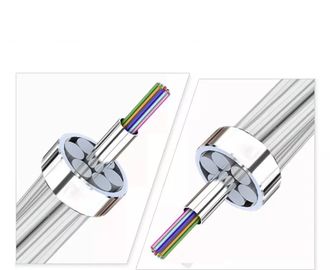

Produkt-Struktur
Verpackung und Versenden
Das OPGW ist fest und verwundet gleichmäßig auf einer starken Holzeisenspule, die an ANSI/AA 53-1981 oder gleiches sich anpaßt. Die Spule wird mit Stoutholzeisendielen verlangsamt, um das OPGW am Schaden im gewöhnlichen Verschiffen, Behandlung, Lagerung und reiht zu verhindern Operationen auf.
Entsprechend Länge des Kabels, wählen wir unterschiedliche Art Spule (D, d, b, w1, w2) für ladendes Kabel.
