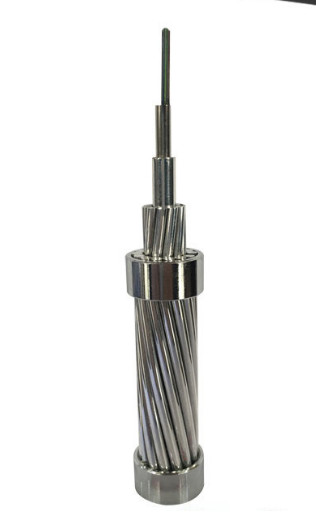

Hochfeste Erdung aus optischen Fasern, OPGW-Kabel-Beweis-Druck ≥0.69GPa

Eine optische Erdung (alias ein OPGW oder, im IEEE-Standard, eine Zusammensetzung aus optischen Fasern oben Erdung) ist eine Art Kabel, das in den obenliegenden Stromleitungen benutzt wird. Solches Kabel kombiniert die Funktionen von Erdung und Kommunikationen. Er hat zentrale Edelstahlrohrstruktur und Schichtschiffbruchstruktur. Ein OPGW-Kabel enthält eine Röhrenstruktur mit einen oder mehreren Glasfasern in ihm, umgeben durch einzelnes oder Doppelschichten plattierte Stahlaluminiumdrähte (ACS) oder Misch-Drähte der ACS-Draht- und Aluminiumlegierung. Das OPGW Kabel wird zwischen die Spitzen von Hochspannungsstrommasten laufen gelassen. Das leitfähige Teil des Kabels dient zu die angrenzenden Bondtürme, zum des Bodens mit Erde zu bedecken und schirmt die Hochspannungsleiter von den Blitzschlägen ab. Glasfasern innerhalb des Kabels können für Übertragung mit hohe Geschwindigkeit von Daten, entweder für das elektrische benutzt werden die eigenen Zwecke des Hilfs des Schutzes und der Steuerung der Fernleitung, für die eigene Stimme und den Datenaustausch des Hilfs oder möglicherweise werden an Drittparteien gemietet werden oder verkauft, um als Hochgeschwindigkeitsfaserverbindung zu dienen zwischen Städten. Zu OPGW zu konstruieren muss Energie, mit dem Ergebnis des größeren Verlustes schneiden, so muss OPGW herein verwendet werden Konstruieren der Hochdruckleitung über 110KV.

Eigenschaften aus optischen Fasern

Die optischen, geometrischen, mechanischen und Umwelteigenschaften der ITU-T G.652.D Glasfaser sind Übereinstimmung mit untengenannter Tabelle:

Eigenschaften			Spezifizierte Werte	Einheiten
Optische Eigenschaften
Felddurchmesser		an 1310nm	9.1±0.5	µm
		an 1550nm	± 10,3 0,7	Millimeter
Dämpfungskonstante		an 1310nm	≤0.36	dB/km
		an 1550nm	≤0.23	dB/km
Verminderungs-Ungleichmäßigkeit			≤0.05	DB
Nullstreuungswellenlänge (λ0)			1300 ~1324	Nanometer
Maximale nullstreuungssteigung (S0max)			≤0.092	ps/(Nanometer2·Kilometer)
Polarisationsmodus-Streuungskoeffizient (PMDQ)			≤0.2
Grenzwellenlänge (λcc)			≤1260	Nanometer
Streuungskoeffizient		1288~1339nm	≤3.5	ps/(Nanometer·Kilometer)
		1550nm	≤18	ps/(Nanometer·Kilometer)
Effektives Gruppenbrechungsindex (Neff)		an 1310nm	1,466	-
		an 1550nm	1,467	-
Geometrische Eigenschaft
Manteldurchmesser			125.0±1.0	µm
Umhüllungsnichtkreisförmigkeit			≤1.0	%
Beschichtender Durchmesser			245.0±10.0	µm
Beschichtung-Umhüllungsexzentrizität			≤12.0	µm
Beschichtende Nichtkreisförmigkeit			≤6.0	%
Kernumhüllende Exzentrizität			≤0.8	µm
Umhüllung/beschichtende Exzentrizität			≤12.0	µm
Mechanische Eigenschaft
Winden			≥4	m
Beweisdruck			≥0.69	GPa
Beschichtende Streifenkraft	Durchschnittswert		1.0-5.0	N
	Höchstwert		1.3-8.9	N
Verbiegender Makroverlust	Ф60mm, 100 Kreise, an 1550nm		≤0.05	DB
	Ф32mm, Kreise 1, an 1550nm		≤0.05	DB

Faser und lose Rohr-Farbkennzeichnung

Die einzelne Faser und die losen Rohre sollen Übereinstimmung mit Standard-TIA/EIA-598-A und dem Farbcode als unten.

Stahlrohr 1 (Fasern No.1-12): Monomode--Glasfaser (Inspektion)

Faser-Farben

Stahlrohr 2 (Fasern No.13-24): Monomode--Glasfaser (Inspektion)

Ein schwarzer Indikator (50mm Neigung)

Stahlrohr 3 (Fasern No.25-36): Monomode--Glasfaser (Inspektion)

Ein schwarzer Indikator (100mm Neigung)

Stahlrohr 4 (Fasern No.37-48): Monomode--Glasfaser (Inspektion)

Ein schwarzer Indikator (150mm Neigung)

Verpackung und Versenden

Das OPGW ist fest und verwundet gleichmäßig auf einer starken Holzeisenspule, die an ANSI/AA 53-1981 oder gleiches sich anpaßt. Die Spule wird mit Stoutholzeisendielen verlangsamt, um das OPGW am Schaden im gewöhnlichen Verschiffen, Behandlung, Lagerung und reiht zu verhindern Operationen auf.

Entsprechend Länge des Kabels, wählen wir unterschiedliche Art Spule (D, d, b, w1, w2) für ladendes Kabel.
