Technische Spezifikationen für Glasfaserkabel
Glasfaser Eigenschaften
Die Merkmale des ITU-T G.652.D die optischen Fasern, einschließlich der optischen, geometrischen, mechanischen und ökologischen Aspekte, müssen der nachstehenden Tabelle entsprechen.
| Eigenschaften |
Bestimmte Werte |
Einheiten |
| Optische Eigenschaften |
| Modusfelddurchmesser |
bei 1310 nm |
9.1 ± 0.5 |
μm |
| bei 1550 nm |
10.3 ± 0.7 |
mm |
| Dämpfungskoeffizient |
bei 1310 nm |
≤ 036 |
dB/km |
| bei 1550 nm |
≤ 023 |
dB/km |
| Nicht-Einheitlichkeit der Dämpfung |
≤ 005 |
dB |
| Null-Dispersionswellenlänge (λ0) |
1300 ¥1324 |
m |
| Maximal Nullverstreuungsneigung (S)0 max) |
≤ 0092 |
ps/(nm2·km) |
| Polarisierungsmodus-Dispersionskoeffizient (PMD)Q) |
≤ 02 |
|
| Schnittwellenlänge (λ)Cc) |
≤ 1260 |
m |
| Dispersionskoeffizient |
1288 ∼ 1339 nm |
≤ 3.5 |
PS/(nm·km) |
| 1550 nm |
≤ 18 Jahre |
PS/(nm·km) |
| Effektiver Gruppenbrechungsindex (N)Eff) |
bei 1310 nm |
1.466 |
- Was ist los? |
| bei 1550 nm |
1.467 |
- Was ist los? |
| Geometrische Eigenschaft |
| Durchmesser der Verkleidung |
125.0±1.0 |
μm |
| Nicht kreisförmiges Verkleidungsmaterial |
≤ 10 |
% |
| Durchmesser der Beschichtung |
245.0±10.0 |
μm |
| Fehler bei der Konzentrizität der Beschichtung |
≤ 120 |
μm |
| Nichtkreisförmige Beschichtung |
≤ 60 |
% |
| Fehler bei der Konzentrizität der Kernbeschichtung |
≤ 08 |
μm |
| Fehler bei der Konzentrizität der Verkleidung / Beschichtung |
≤ 120 |
μm |
| Mechanische Eigenschaften |
| Curling |
≥ 4 |
m |
| Belastungssicherung |
≥ 069 |
GPa |
| Kraft der Beschichtungsstreifen |
Durchschnittswert |
1.0-5.0 |
N |
| Spitzenwert |
1.3-8.9 |
N |
| Makrobeugenverlust |
F60mm, 100 Kreise, bei 1550nm |
≤ 005 |
dB |
| F32mm, 1 Kreis, bei 1550nm |
≤ 005 |
dB |
| |
|
|
|
|
Eigenschaften des Kabels
Kabelkonstruktion und Parameter

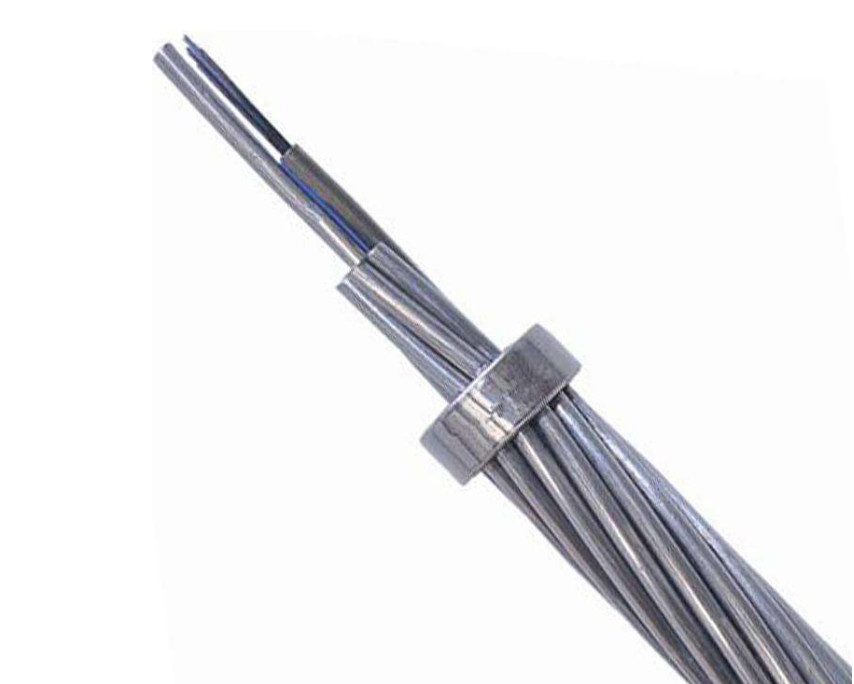

Oberleitungsdraht aus aluminiumbeschichtetem Stahldraht (AS) und rostfreiem Stahlrohr mit optischer Faser.
Kabeltyp: OPGW-48B1.3-190[205;185.4)

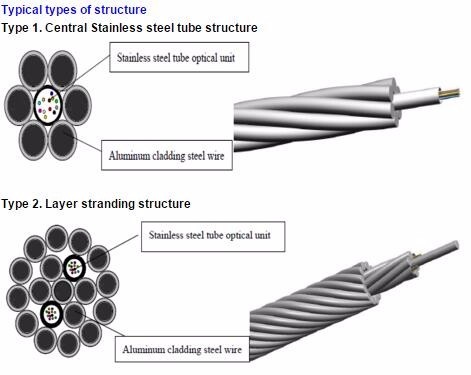

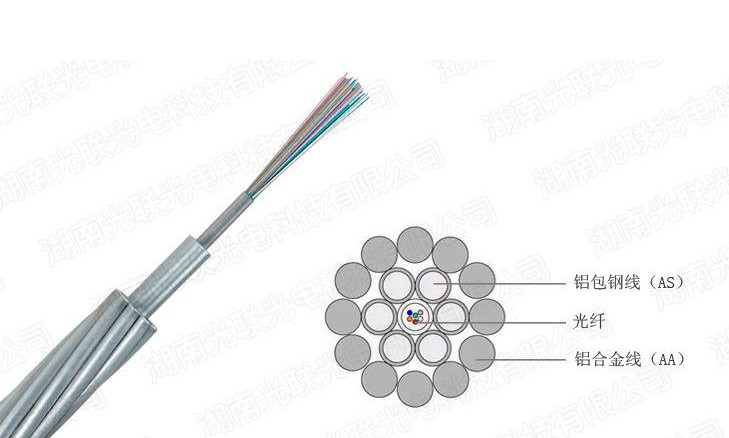

Querschnitt von OPGW
| Struktur |
|
Material |
- Nein. Ich weiß nicht. |
Materialdurchmesser |
| Fasern |
G. Ich weiß.652.D |
48 |
|
| Zentrum |
20% AS-Draht |
1 |
Durchmesser |
4.0 mm |
| Schicht 1 |
SUS-Rohr |
4 |
Durchmesser |
4.0 mm |
| 20% AS-Draht |
2 |
Durchmesser |
4.0 mm |
| Schicht 2 |
20% AS-Draht |
12 |
Durchmesser |
4.0 mm |
Spezifikation von OPGW
| Artikel 2 |
Technische Daten |
| Stranded |
Kern, Schicht 1, Schicht 2 |
| Strandrichtung |
Die äußere Schicht ist rechts |
| Kabeldurchmesser (Nennwert) |
20.0 mm |
| Kabelgewicht (ca.) |
1365 kg/km |
| Unterstützender Querschnitt |
AS Draht |
188.5 mm2 |
| Nennziehbarkeit (RTS) |
205 kN |
| Modul der Elastizität (E-Modul) |
162.0kN/mm2 |
| Wärmeverlängerungskoeffizient |
13.0 × 10-6/K |
| Maximale Arbeitsbelastung (40% RTS) |
82.0kN |
| Alltäglicher Stress (EDS) (RTS) |
360,9 bis 51,25 kN |
| Gleichstromwiderstand bei 20°C |
00,442 Ohm/km |
| Kurzzeitstrom (1.0s, 40°C~200°C) |
13.62kA |
| Kurzzeitstromkapazität I2t |
185.4kA2s |
| Mindestbiegungsradius |
Einrichtung |
30 mal Kabeldurchmesser |
| Betrieb |
15 mal Kabeldurchmesser |
| Temperaturbereich |
Einrichtung |
-10°C bis +60°C |
| Lagerung und Versand |
-40°C bis +60°C |
| Betrieb |
-40°C bis +80°C |
| |
|
|
|
FIber undLSchleimTSchlagzeug CGeruchIch...Zähne
Die einzelnen Fasern und losen Rohre müssen der Norm TIA/EIA-598-A und dem folgenden Farbcode entsprechen.
Stahlrohr 1 (Fasern Nr. 1-12): Einmodische Glasfaser (SM)
Fiberfarben
| Nein, nicht wirklich. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Farbe |
Blau |
Orangen |
Grün |
Braun |
Grau |
Weiß |
Rot |
Natur |
Gelb |
Violett |
Rosa |
Wasser |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Stahlrohr 2 (Fasern der Nummern 13 bis 24): Einmodische Glasfaser (SM)
Ein schwarzer Tracer (50 mm Abstand)
| Nein, nicht wirklich. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Farbe |
Blau |
Orangen |
Grün |
Braun |
Grau |
Weiß |
Rot |
Natur |
Gelb |
Violett |
Rosa |
Wasser |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Stahlrohr 3 (Fasern der Nummern 25 bis 36): Einmodische Glasfaser (SM)
Ein schwarzer Tracer (100 mm Abstand)
| Nein, nicht wirklich. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Farbe |
Blau |
Orangen |
Grün |
Braun |
Grau |
Weiß |
Rot |
Natur |
Gelb |
Violett |
Rosa |
Wasser |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Stahlrohr 4 (Fasern der Nummern 37 bis 48): Ein-Modus-Optikfaser (SM)
Ein schwarzer Tracer (150 mm Abstand)
| Nein, nicht wirklich. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Farbe |
Blau |
Orangen |
Grün |
Braun |
Grau |
Weiß |
Rot |
Natur |
Gelb |
Violett |
Rosa |
Wasser |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Installationsempfehlungen
Einbauprozess:
Wir empfehlen die Verwendung von IEEE Std 524-1992 und der Verfahren unseres Unternehmens für die Installation von OPGW.
Verpackung und Versand
Standardverpackung: Holztrommeln. 2000 m bis 6000 m/Trommel oder sonstige erforderliche Verpackungen.
