Zusammengesetzte obenliegende Erdungen aus optischen Fasern (OPGW)
1. General
1,1 deckt diese Spezifikation den Bedarf der zusammengesetzten obenliegenden Erdungen aus optischen Fasern (OPGW) an Kunden für Gebrauchsaußenseiteninstallation geliefert zu werden.
1,2 stimmt der Lichtwellenleiter mit den Anforderungen dieser Spezifikation überein und im Allgemeinen entspricht oder verbessert spätesten Standards:
ITU-T G.650: Definitionen und Prüfmethoden für die linearen, deterministischen Attribute der Monomodefaser und Kabel
ITU-T G.652: Eigenschaften einer Monomode--Glasfaser und -kabels
ITU-T G.655: Eigenschaften einer dispersionsverschobenen Monomode--Glasfaser und -kabels ungleich null
IEC 60793-2-50 B1.3: Rahmenspezifikation für Einmodenfasern der Klasse B
IEEE 1138: Standardbau von zusammengesetzten Faser-obenliegenden OptikErdungen (OPGW) für Gebrauch auf Energieversorger-Stromleitungen
ASTM B398: Standardspezifikation für Aluminiumlegierungs- Draht 6201-T81 zu den elektrischen Zwecken
ASTM B 415: Standardspezifikation für hartgezogene Aluminium-gekleidete Stahlleiter
ASTM B416: Spezifikation für Konzentrisch-Lage-angeschwemmte Aluminium-gekleidete Stahlleiter
EIA/TIA-455: Standardtestverfahren für Optikfasern, Kabel, Wandler, Sensoren, Geräte und andere Faser-Optikkomponenten anschließend und beenden
UVP 492A: Fachgrundspezifikation für Glaswellenleiter-Fasern
UVP 472A: Rahmenspezifikation für Faser-Optikübertragungskabel für äußeren Luftgebrauch
2. Eigenschaften aus optischen Fasern
2,1 sind die optischen, geometrischen, mechanischen und Umwelteigenschaften der ITU-T G.652 Glasfaser Übereinstimmung mit untengenannter Tabelle:
| Eigenschaften |
Spezifizierte Werte |
Einheiten |
| Optische Eigenschaften |
| Felddurchmesser |
an 1310nm |
9.1±0.5 |
µm |
| an 1550nm |
± 10,3 0,7 |
Millimeter |
| Dämpfungskonstante |
an 1310nm |
≤0.36 |
dB/km |
| an 1550nm |
≤0.22 |
dB/km |
| Verminderungs-Ungleichmäßigkeit |
≤0.05 |
DB |
| Nullstreuungswellenlänge (λ0) |
1300 ~1324 |
Nanometer |
| Maximale nullstreuungssteigung (S0max) |
≤0.092 |
ps/(Nanometer2·Kilometer) |
| Polarisationsmodus-Streuungskoeffizient (PMDQ) |
≤0.2 |
|
| Grenzwellenlänge (λcc) |
≤1260 |
Nanometer |
| Streuungskoeffizient |
1288~1339nm |
≤3.5 |
ps/(Nanometer·Kilometer) |
| 1550nm |
≤18 |
ps/(Nanometer·Kilometer) |
| Effektives Gruppenbrechungsindex (Neff) |
an 1310nm |
1,466 |
- |
| an 1550nm |
1,467 |
- |
| Geometrische Eigenschaft |
| Manteldurchmesser |
125.0±1.0 |
µm |
| Umhüllungsnichtkreisförmigkeit |
≤1.0 |
% |
| Beschichtender Durchmesser |
245.0±10.0 |
µm |
| Beschichtung-Umhüllungsexzentrizität |
≤12.0 |
µm |
| Beschichtende Nichtkreisförmigkeit |
≤6.0 |
% |
| Kernumhüllende Exzentrizität |
≤0.8 |
µm |
| Umhüllung/beschichtende Exzentrizität |
≤12.0 |
µm |
| Mechanische Eigenschaft |
| Winden |
≥4 |
m |
| Beweisdruck |
≥0.69 |
GPa |
| Beschichtende Streifenkraft |
Durchschnittswert |
1.0-5.0 |
N |
| Höchstwert |
1.3-8.9 |
N |
| Verbiegender Makroverlust |
Ф60mm, 100 Kreise, an 1550nm |
≤0.05 |
DB |
| Ф32mm, Kreise 1, an 1550nm |
≤0.05 |
DB |
| |
|
|
|
|
3. Eigenschaften des Kabels
3,1 Kabel-Bau und Parameter

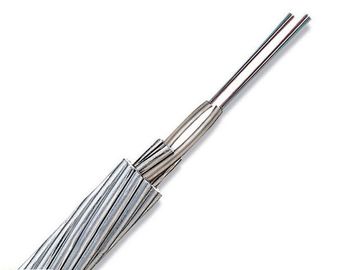

Obenliegende Erdung gemacht vom Aluminium-gekleideten Stahlrohr des drahtes (AS) und des Edelstahls, das Glasfaser enthält.
Art 3.2Cable: OPGW-12B1-75 [82,8; 47,4]
3.2.1 Querschnitt OPGW
| Struktur |
|
Material |
Nein. |
Materieller Durchmesser |
| Faser |
G.652 |
12 |
- |
| Mitte |
SUS Rohr |
1 |
Durchmesser |
4.0mm |
| Schicht 1 |
Draht 23%AS |
6 |
Durchmesser |
4.0mm |
3.2.1 Spezifikation von OPGW
| Einzelteile |
Technische Daten |
|
Angeschwemmt
|
Kern, Schicht 1 |
| Anschwemmung von Richtung |
Äußere Schicht ist rechts |
| Kabeldurchmesser (nominal) |
12,0 Millimeter |
| Kabel-Gewicht (ca.) |
504 kg/km |
| Unterstützungsquerschnitt |
ALS Draht |
75,4 Millimeter2 |
| Bewertete Dehnfestigkeit (RTS) |
91.0kN |
| Elastizitätsmodul (E-Modul) |
149.0Gpa |
| Thermischer Verlängerungs-Koeffizient |
12.9×10-6/K |
| Maximaler Arbeitsdruck (40%RTS) |
33.12kN |
| Alltagsstress (EDS) (16~25%RTS) |
13.24~20.7kN |
| DC-Widerstand an 20℃ |
1,008 ohm/km |
| Strom der kurzen Zeit (1.0s, 40℃~300℃) |
6.9kA |
| Kurze Zeit gegenwärtige Kapazität (I2 t) |
47.4kA ² s |
| Minimaler Biegungsradius |
Installation |
25mal des Kabeldurchmessers |
| Operation |
15mal des Kabeldurchmessers |
| Temperaturspanne |
Installation |
-10℃~+50℃ |
| Lagerung u. Verschiffen |
-40℃~+80℃ |
| Operation |
-40℃~+80℃ |
| |
|
|
|
4. Faser und lose Rohr-Farbkennzeichnung
Die einzelne Faser und die losen Rohre sollen Übereinstimmung mit Standard-TIA/EIA-598-A und dem Farbcode als unten.
Faser-Farben
| NEIN. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Farbe |
Blau |
Orange |
Grün |
Brown |
Grau |
Weiß |
Rot |
Natur |
Gelb |
Veilchen |
Rosa |
Aqua |
| |
|
|
|
|
|
|
|
|
|
|
|
|
5. mechanischer und Klimatest.
Das OPGW-Kabel führt erfolgreich die folgenden Tests, die nicht müssen gewählt alle tun. Die folgenden Testeinzelteile werden herein entsprechend entsprechendem Hinweis durchgeführt.
| Nein |
Einzelteil |
Hinweis |
| OPGW-Tests |
| 1 |
Grenzwellenlänge |
IEEE Geschlechtskrankheit 1138 |
| 2 |
Wassereintritttest |
IEEE Geschlechtskrankheit 1138 |
| 3 |
Sickerung der Überschwemmung des Mittels |
IEEE Geschlechtskrankheit 1138 |
| 4 |
Kurzschlusstest |
IEEE Geschlechtskrankheit 1138 |
| 5 |
Äolischer Erschütterungstest |
IEEE Geschlechtskrankheit 1138 |
| 6 |
Antriebsscheibentest |
IEEE Geschlechtskrankheit 1138 |
| 7 |
Zerstampfungstest |
IEEE Geschlechtskrankheit 1138 |
| 8 |
Schlagversuch |
IEEE Geschlechtskrankheit 1138 |
| 9 |
Zeitstandversuch |
IEEE Geschlechtskrankheit 1138 |
| 10 |
Belastungstest |
IEEE Geschlechtskrankheit 1138 |
| 11 |
Temperaturwechsel |
IEEE Geschlechtskrankheit 1138 |
| 12 |
Belastungsrandtest |
IEEE Geschlechtskrankheit 1138 |
| 13 |
Galoppierender Test |
IEEE Geschlechtskrankheit 1138 |
| 14 |
Blitztest |
IEEE Geschlechtskrankheit 1138 |
| Fasertests |
| 1 |
Verminderungsveränderung mit Wellenlänge |
IEEE Geschlechtskrankheit 1138 |
| 2 |
Verminderung mit dem Verbiegen |
IEEE Geschlechtskrankheit 1138 |
| 3 |
Temperaturwechsel |
IEEE Geschlechtskrankheit 1138 |
| 4 |
Verminderung an der Wasserspitze |
IEEE Geschlechtskrankheit 1138 |
| FeldAbnahmeprüfungen |
| 1 |
Faserkontinuität |
IEEE Geschlechtskrankheit 1138 |
| 2 |
Verminderung |
IEEE Geschlechtskrankheit 1138 |
| 3 |
Faserlänge |
IEEE Geschlechtskrankheit 1138 |
6. Verpackung und Versenden
Das OPGW ist fest und verwundet gleichmäßig auf einer starken Holzeisenspule, die an ANSI/AA 53-1981 oder gleiches sich anpaßt. Die Spule wird mit Stoutholzeisendielen verlangsamt, um das OPGW am Schaden im gewöhnlichen Verschiffen, Behandlung, Lagerung und reiht zu verhindern Operationen auf.
