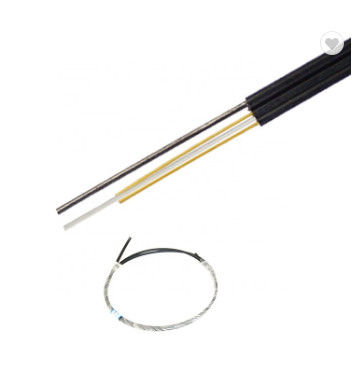

G657A1 Transceiverkabel der Faser-FRP LSZH der Hüllen-1 des Kern-FTTH
3. Passend für Bodenverbindung.

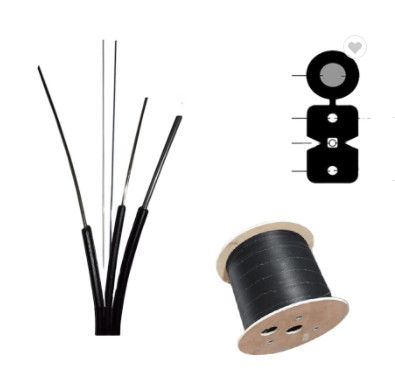

Kabelbaudetails:
| Einzelteile | Beschreibung | ||||||
| Zahl der Faser | 1core | ||||||
| Faser | Art | G652D/G657A/Multimode | |||||
| Durchmesser | 250µm | ||||||
| Stärkemitglied | materia | Kevlar-Garn | |||||
| Loses Rohr | Durchmesser | 0.9-1.2mm | |||||
| Material | / | ||||||
| Äußere Hülle | Material | PVC/LSZH | |||||
| Durchmesser | 1.6*2.0-3.0*6.0mm | ||||||
| Kabelgröße (Höhe * Breite) | / | ||||||
| Kabelgewicht | 5.5-28.5KG | ||||||
| Installations-Temperaturspanne (ºC) | -20+60 | ||||||
| Operations- und Transporttemperatur (ºC) | -40+70 | ||||||
| Min Bending Radius (Millimeter) | Zeitdauer | 10D | |||||
| Min Bending Radius (Millimeter) |
Kurzfristig | 20D | |||||
| Minimales zulässiges Dehnfestigkeit (N) |
Zeitdauer | 40 | |||||
| Minimales zulässiges Dehnfestigkeit (N) |
Kurzfristig | 80 | |||||
| Zerstampfungs-Last (N/100mm) | Zeitdauer | 200 | |||||
| Zerstampfungs-Last (N/100mm) | kurzfristig | 1000 | |||||
Standardfarbe der Faser und des Rohrs
| Faserart | Einheit | Inspektion G652 |
Inspektion G652D |
Millimeter 50/125 |
Millimeter 62.5/125 |
Millimeter OM3-300 |
|
| Bedingung | Nanometer | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| Verminderung | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Dispresion | 1550nm | Ps/(nm*km) | ---- | ≤18 | ---- | ---- | Dispresion |
| 1625nm | Ps/(nm*km) | ---- | ≤22 | ---- | ---- | ||
| Bandbreite | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | Bandbreite |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| Nullstreuungswellenlänge | Nanometer | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| Nulldispresion Steigung | Nanometer | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD maximales einzelnes Fibr | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| PMD-Entwurfs-Verbindungs-Wert | Ps (nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| FaserGrenzwellenlänge λc | Nanometer | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| Kabel sutoff Wellenlänge λcc |
Nanometer | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MF | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| Numerisch Öffnung (Na) |
---- | ---- | 0,200+/ -0,015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Schritt (Durchschnitt von bidirektionalem Maß) |
DB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Unregelmäßigkeiten über Faser Länge und Punkt |
DB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Dicontinuity | |||||||
| Unterschiedrückstreuung Koeffizient |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Verminderungseinheitlichkeit | dB/km | ≤0.01 | ≤0.01 | ||||
| Kern dimater | um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| Manteldurchmesser | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Umhüllungsnichtkreisförmigkeit | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Beschichtender Durchmesser | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Beschichten/Buchfink konzentrisch Fehler |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Kreisförmigkeit nicht beschichten | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Kern/Umhüllung conentricity Fehler | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Locke (Radius) | um | ≤4 | ≤4 | ---- | ---- | ---- | |
Unsere Vorteile:
1. Hoch- Integritätsunternehmen (90% Stammkunden).
2. gute Qualität mit EXW-Preis (a-Berufshersteller).
3. kürzeste Lieferfrist (1000km FTTH benötigen gerade 1 Tag).
4. QC: ISO 9002, ROHS, REICHWEITE.
5. ist MOQ 1KM.
6. kostete Testlaboratorium des Exklusiven 3,000,000RMB
7. stellten freie Proben zur Verfügung.
8. besonders angefertigt.
