1/2/4 Hüllen-Bogen-Art FTTH-Transceiverkabel des Kern-LSZH
Eigenschaften
Faser der Niedrig-Biegungempfindlichkeit 1.Special liefert hohe Bandbreite und ausgezeichnetes Kommunikationsgetriebeeigentum
stellen parallele Mitglieder der Stärke 2.Two gute Leistung des Zerstampfungswiderstands sicher, um die Faser zu schützen
Struktur- 3.Simple, leichte und hohedurchführbarkeit
4.Novel Flöte Entwurf, leicht Streifen und Spleiß, vereinfachen die Installation und die Wartung
Rauch 5.Low, nullhalogen und flammhemmende Hülle
Struktur- 6.Simple, leichte und hohedurchführbarkeit

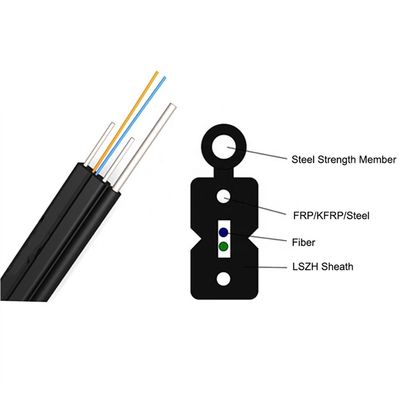

Eigenschaften
1. Faser 250um.
2. FRP/KFRP.
3. LSZH-Hülle.
Kabelbaudetails
Einzelteile | Beschreibung | ||||||
Zahl der Faser | 2-24cores | ||||||
Faser | Art | G652D/G657A/Multimode | |||||
Durchmesser | 250µm | ||||||
Stärkemitglied | materia | Kevlar-Garn | |||||
Loses Rohr | Durchmesser | 0.9-1.2mm | |||||
Material | / | ||||||
Äußere Hülle | Material | PVC/LSZH | |||||
Durchmesser | 1.6*2.0-3.0*6.0mm | ||||||
Kabelgröße (Höhe * Breite) | / | ||||||
Kabelgewicht | 5.5-28.5KG | ||||||
Installations-Temperaturspanne (ºC) | -20+60 | ||||||
Operations- und Transporttemperatur (ºC) | -40+70 | ||||||
Min Bending Radius (Millimeter) | Zeitdauer | 10D | |||||
Min Bending Radius (Millimeter) |
Kurzfristig | 20D | |||||
Minimales zulässiges Dehnfestigkeit (N) |
Zeitdauer | 40 | |||||
Minimales zulässiges Dehnfestigkeit (N) |
Kurzfristig | 80 | |||||
Zerstampfungs-Last (N/100mm) | Zeitdauer | 200 | |||||
Zerstampfungs-Last (N/100mm) | kurzfristig | 1000 |
Standardfarbe der Faser und des Rohrs
Faserart | Einheit | Inspektion G652 |
Inspektion G652D |
Millimeter 50/125 |
Millimeter 62.5/125 |
Millimeter OM3-300 |
|
Bedingung | Nanometer | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
Verminderung | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
Dispresion | 1550nm | Ps/(nm*km) | ---- | ≤18 | ---- | ---- | Dispresion |
1625nm | Ps/(nm*km) | ---- | ≤22 | ---- | ---- | ||
Bandbreite | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | Bandbreite |
1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
Nullstreuungswellenlänge | Nanometer | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
Nulldispresion Steigung | Nanometer | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
PMD maximales einzelnes Fibr | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
PMD-Entwurfs-Verbindungs-Wert | Ps (nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
FaserGrenzwellenlänge λc | Nanometer | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
Kabel sutoff Wellenlänge λcc |
Nanometer | ≤1260 | ≤1260 | ---- | ---- | ---- | |
MF | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
Numerisch Öffnung (Na) |
---- | ---- | 0,200+/ -0,015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
Schritt (Durchschnitt von bidirektionalem Maß) |
DB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
Unregelmäßigkeiten über Faser Länge und Punkt |
DB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
Dicontinuity | |||||||
Unterschiedrückstreuung Koeffizient |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
Verminderungseinheitlichkeit | dB/km | ≤0.01 | ≤0.01 | ||||
Kern dimater | um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
Manteldurchmesser | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
Umhüllungsnichtkreisförmigkeit | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
Beschichtender Durchmesser | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
Beschichten/Buchfink konzentrisch Fehler |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
Kreisförmigkeit nicht beschichten | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
Kern/Umhüllung conentricity Fehler | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
Locke (Radius) | um | ≤4 | ≤4 | ---- | ---- | ---- |
