Schwarzes Luftmonomode- GYFTY 6/12/24 Paar FRP loses Rohr-Faseroptikkabel-

5KM
MOQ
verhandelbar
Preis
Schwarzes Luftmonomode- GYFTY 6/12/24 Paar FRP loses Rohr-Faseroptikkabel-
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Modell No: GYFTY-Fabrikpreis-Lichtwellenleiter
Äußeres Hüllenmaterial: PET
Zentrales Stärke-Mitglied: nichtmetallisch
Füller: Füllmasse
Faseranzahl: 2-288 Kerne
Markenname der Faser: Corning, Yofc, Draka, Fujikura oder als Ihr Requiremen
Waterblocking-Material: Wasser, das Band oder Füllmasse blockiert
Installations-Art: Von der Luft
Loses Rohrmaterial: PBT mit Jerry
Hervorheben:

Loser Rohr-Lichtwellenleiter GYFTY

,

Straffer abgedämpfter Lichtwellenleiter GYFTY

,

Loser Rohr-Lichtwellenleiter G652D

Grundinformation
Herkunftsort: DONG GUAN, China
Markenname: TW-SCIE
Zertifizierung: ROHS REACH SGS ISO,ANATEL
Modellnummer: GYFTY-Fabrikpreis-Lichtwellenleiter
Zahlung und Versand AGB
Verpackung Informationen: Hölzerne Trommel und Karton
Lieferzeit: Tage 7working
Zahlungsbedingungen: T/T, Western Union, L/C
Versorgungsmaterial-Fähigkeit: 200km/Day
Produkt-Beschreibung

Luftkern-Lichtwellenleiter des Monomode--Energie-Kraftübertragungssystem-GYFTY 6/12/24





GYFTY FRP findet in der Mitte von Kernen als nicht-metallisches Stärkemitglied. Die Kabelrohre, die mit Füllmasse gefüllt werden, werden um das Stärkemitglied angeschwemmt. Abgeschlossen mit einer PET-Hülle. GYFTY-Kabel sind von 2 Kernen für 288 Kerne verfügbar. Es wird im Hochspannungsbereich für Langstreckenkommunikationen verwendet.





Anwendungen



1.Aerial/Rohr

Ausrüstungen der Kommunikation 2.Connecting

System der Verdrahtung 3.Multi-cores im Rechenzentrum



Eigenschaften



1.Good mechanisch und Temperaturleistung
2. Hochfestes looes Rohr, das die beständige Hydrolyse ist
Füllmasse des Rohrs 3.Special einen kritischen Schutz der Faser sicherstellen
Widerstand 4.Crush und Flexibilität
werden folgende Maßnahmen 5.The, das wasserdichte Kabel sicherzustellen ergriffen:
faserverstärkter Plastik 6.Single als das zentrale Stärkemitglied
Füllmasse des Rohrs 7.Loose
Füllung mit 8,100% Kabelseelen





Allgemeine Spezifikationen



Kabel-Art GYFTY
Faser-Art G652D
Anwendung Langstreckenkommunikation, LAN
Empfohlene Installationsmethoden Von der Luft
Umwelt Im Freien
Temperaturspanne -40 zu 70℃



Technischer Parameter ITU-T G.652D (B1.3) der Monomode--Glasfaser
Optische Eigenschaften
Felddurchmesser (MF)

1310nm

1550nm

9.2±0.4

10.4±0.8

µm

µm

Grenzwellenlänge (λcc)   ≤1260 Nanometer
Dämpfungskonstante

1310nm

1383nm

1550nm

<0.35

<0.35

<0.22

dB/km

dB/km

dB/km

Verbiegender Makroverlust φ75mm, 100circles, an 1550nm ≤0.1 DB
Verminderungs-Ungleichmäßigkeit   ≤0.05 DB
Streuungskoeffizient

1288~1339nm

1271~1360nm

1550nm

≤3.5

≤5.3

18

Ps/(nm.km)

Ps/(nm.km)

Ps/(nm.km)

Nullstreuungswellenlänge   1300~1324 Nanometer
Maximale nullstreuungssteigung   ≤0.093 Ps/(Nanometer2.km)
Gruppenbrechungsindex (typischer Wert)

1310nm

1550nm

1,466

1,467


Geometrische Eigenschaft
Manteldurchmesser   125.0±1.0 µm
Kern/Umhüllungsexzentrizität   ≤0.8 µm
Umhüllungsnichtkreisförmigkeit   1,0 %
Beschichtender Durchmesser   245.0±10 µm
Umhüllung/beschichtende Exzentrizität   ≤12.0 µm
Beschichtende Nichtkreisförmigkeit   ≤8 %
Durchmesser der farbigen Beschichtung   250.0±15 µm
Mechanische Eigenschaft
Winden (Radius)   ≥4 m
Beweisdruck   >0.69 Gpa
Beschichtende Streifenkraft

Durchschnittswert

Höchstwert

1.0-5.0

1.3-8.9

N

N

Dynamischer Spannungskorrosions-Anfälligkeitsparameter (Nd-Wert)   ≥20



Einzelteil Beschreibung
Modell No GYFTY
1. Faseranzahl 48 72
2. Kabel-Durchmesser (Millimeter) ±0.3 9,2 9,8
3. Kabel-Gewicht (Kilogramm) 65 81
4. Zentrales Stärkemitglied
- Material FRP
- Durchmesser 1.4mm 2.0mm
- PET-Hülle Nein
5. Loses Rohr
- Material PBT
- Außendurchmesser 2.0mm
- Stärke 0.3mm
-artig von der Füllmasse Gelee
- Nr. des losen Rohrs 4 6
6. Füller
- Material Pp.
- Außendurchmesser 2.0mm
- Nr. Füller 1 0
7. Rohrleitung
- Rohr-Plan 1+5 1+6
- Anschwemmung der Art SZ
8. Wasser-Blockieren des Systems
- Material Füllmasse
9. Kernverpackung
- Material Polyester-Band
10. Äußere Hülle
- Material PET
- Stärke 1.6mm±0.1mm
12. Hüllenmarkierung
-artig von der Markierung Laserdruck



Wir können irgendeine Art Strukturen entsprechend Umweltbedingungen und Übertragungskapazität, wie GYFTA, GYFXTY, GYFDTZA etc. entwerfen.

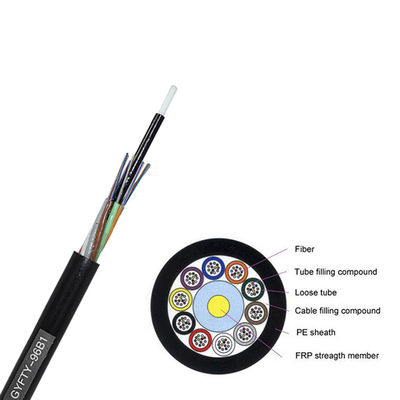

Struktur

Schwarzes Luftmonomode- GYFTY 6/12/24 Paar FRP loses Rohr-Faseroptikkabel- 0Schwarzes Luftmonomode- GYFTY 6/12/24 Paar FRP loses Rohr-Faseroptikkabel- 1



Schwarzes Luftmonomode- GYFTY 6/12/24 Paar FRP loses Rohr-Faseroptikkabel- 2



Kabelmantelmarkierung

Jedes Kabel haben die folgenden Informationen markierte offenbar auf dem Außenmantel von Kabeln:

a. Name des Herstellers.

b. Jahr des Herstellers

c. Art des Kabels und der Faser

d. Längenkennzeichen (Drucken auf jedem Meter normalerweise)

e. Oder als Anforderungen des Kunden.





Verpacken und Verschiffen



Schwarzes Luftmonomode- GYFTY 6/12/24 Paar FRP loses Rohr-Faseroptikkabel- 3

Schwarzes Luftmonomode- GYFTY 6/12/24 Paar FRP loses Rohr-Faseroptikkabel- 4




Unsere Firma





Dongguan TW-SCIE Co., Ltd.mittelt imperceptitiously das Konzept der Innovation, des Durchbruches und der Integrität Angestellten über und stellt ein in hohem Grade zusammenhängendes und loyales Personalteam her. Heute hat die Firma viel technisches Personal und erfahrenes Führungspersonal, für die nachhaltige Entwicklung des Unternehmens, zum eines festen Grundsteins zu legen.



Schwarzes Luftmonomode- GYFTY 6/12/24 Paar FRP loses Rohr-Faseroptikkabel- 5



Schwarzes Luftmonomode- GYFTY 6/12/24 Paar FRP loses Rohr-Faseroptikkabel- 6

Schwarzes Luftmonomode- GYFTY 6/12/24 Paar FRP loses Rohr-Faseroptikkabel- 7

Schwarzes Luftmonomode- GYFTY 6/12/24 Paar FRP loses Rohr-Faseroptikkabel- 8

Schwarzes Luftmonomode- GYFTY 6/12/24 Paar FRP loses Rohr-Faseroptikkabel- 9




Unsere Qualität u. Service



DONGGUAN TW-SCIE Co., Ltd. wird an die hochwertigsten Lichtwellenleiterprodukte u. -dienstleistungen unseren Kunden vorbei erbringen festgelegt:

1. Durchweg, treffend für Produktqualität und -leistung;

2. Fristgerechte Lieferung von den Produkt und Service, zum der unserer Bedingungen des Kunden zu erfüllen;

3. Garantie, dass unsere Leute richtig ausgebildet werden, damit sie besser in der Lage sind, unsere Kunden zu dienen.



Wenn irgendwelche Fragen, pls frei sich fühlen, mit uns in Verbindung zu treten!
