Hüllen-Lichtwellenleiter G657A LSZH mit FRP verstärken FTTH
Anwendung
1. Angenommen zum Innenverkabelungssystem.
2. Als Zopf von Telekommunikationsgeräten.
3. Passend für Bodenverbindung.
Eigenschaften
1. Faser 250um.
2. FRP/KFRP.
3. LSZH-Hülle.

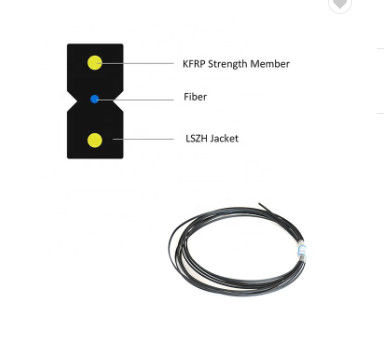

Kabelbaudetails
| Einzelteile | Beschreibung | ||||||
| Zahl der Faser | 1core | ||||||
| Faser | Art | G652D/G657A/Multimode | |||||
| Durchmesser | 250µm | ||||||
| Stärkemitglied | materia | Kevlar-Garn | |||||
| Loses Rohr | Durchmesser | 0.9-1.2mm | |||||
| Material | / | ||||||
| Äußere Hülle | Material | PVC/LSZH | |||||
| Durchmesser | 1.6*2.0-3.0*6.0mm | ||||||
| Kabelgröße (Höhe * Breite) | / | ||||||
| Kabelgewicht | 5.5-28.5KG | ||||||
| Installations-Temperaturspanne (ºC) | -20+60 | ||||||
| Operations- und Transporttemperatur (ºC) | -40+70 | ||||||
| Min Bending Radius (Millimeter) | Zeitdauer | 10D | |||||
| Min Bending Radius (Millimeter) |
Kurzfristig | 20D | |||||
| Minimales zulässiges Dehnfestigkeit (N) |
Zeitdauer | 40 | |||||
| Minimales zulässiges Dehnfestigkeit (N) |
Kurzfristig | 80 | |||||
| Zerstampfungs-Last (N/100mm) | Zeitdauer | 200 | |||||
| Zerstampfungs-Last (N/100mm) | kurzfristig | 1000 | |||||
Standardfarbe der Faser und des Rohrs
| Faserart | Einheit | Inspektion G652 |
Inspektion G652D |
Millimeter 50/125 |
Millimeter 62.5/125 |
Millimeter OM3-300 |
|
| Bedingung | Nanometer | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| Verminderung | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Dispresion | 1550nm | Ps/(nm*km) | ---- | ≤18 | ---- | ---- | Dispresion |
| 1625nm | Ps/(nm*km) | ---- | ≤22 | ---- | ---- | ||
| Bandbreite | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | Bandbreite |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| Nullstreuungswellenlänge | Nanometer | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| Nulldispresion Steigung | Nanometer | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD maximales einzelnes Fibr | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| PMD-Entwurfs-Verbindungs-Wert | Ps (nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| FaserGrenzwellenlänge λc | Nanometer | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| Kabel sutoff Wellenlänge λcc |
Nanometer | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MF | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| Numerisch Öffnung (Na) |
---- | ---- | 0,200+/ -0,015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Schritt (Durchschnitt von bidirektionalem Maß) |
DB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Unregelmäßigkeiten über Faser Länge und Punkt |
DB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Dicontinuity | |||||||
| Unterschiedrückstreuung Koeffizient |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Verminderungseinheitlichkeit | dB/km | ≤0.01 | ≤0.01 | ||||
| Kern dimater | um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| Manteldurchmesser | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Umhüllungsnichtkreisförmigkeit | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Beschichtender Durchmesser | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Beschichten/Buchfink konzentrisch Fehler |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Kreisförmigkeit nicht beschichten | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Kern/Umhüllung conentricity Fehler | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Locke (Radius) | um | ≤4 | ≤4 | ---- | ---- | ---- | |
Verpackung u. Versenden
Unternehmensprofil
Dong Guan TW-SCIE Co., Ltd. ist eine High-Teche Unternehmensgruppe in China sich widmete Kommunikationen Übernahmen mit unseren eigenen impoters und Exporteurrechten. Seit seiner Gründung haben die Produkte der hohen Qualität starke Zusammenarbeit dem Unternehmen zu in einen fachkundigen Kommunikation Hersteller-Lieferanten und in einen Technikdienstleister stabil und schnell zu wachsen die meiste Fertigwareanordnung und die -spezifikationen in der Faser- und Kabelindustrie von China ermöglicht.
Das Unternehmen wird von einem passel von zuverlässigen, intelligenten, gewissenhaften Talenten besessen. Beim Verbiegen zum Folgen mit der weltweiten Vorentwicklung und der Anwendung, wir Zusammenarbeitsbindungen mit vielen Akademie der wissenschaftlichen Forschung aufbauen.
Die Hauptprodukte unseres Unternehmens sind:
optisches Kabel, Lichtleiterkabel, optischer Medienkonverter, optischer Transceiver, Optokoppler, optisches Modem, Optikstecker, optischer Verteiler.
Alle Produkte sind in den Telekommunikation, der elektrische Strom, Eisenbahn und andere in Verbindung stehende Abteilung weitverbreitet und exportieren Frankreich, Indien, Singapur, Malaysia.
