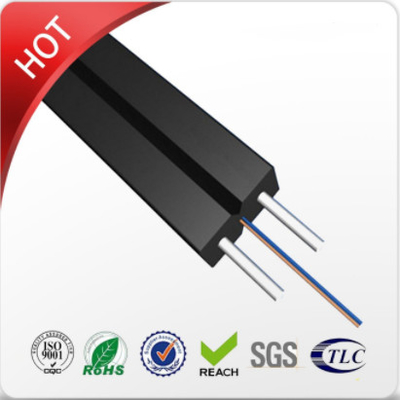

Lichtwellenleiter LSZH-Hüllen-FTTH mit Stahldraht FRP verstärken sich
Anwendung
3. Passend für Bodenverbindung.
Eigenschaften
1. Faser 250um.
2. FRP/KFRP.
3. LSZH-Hülle.
Kabelbaudetails
Einzelteile | Beschreibung | ||||||
Zahl der Faser | 2-24cores | ||||||
Faser | Art | G652D/G657A/Multimode | |||||
Durchmesser | 250µm | ||||||
Stärkemitglied | materia | Kevlar-Garn | |||||
Loses Rohr | Durchmesser | 0.9-1.2mm | |||||
Material | / | ||||||
Äußere Hülle | Material | PVC/LSZH | |||||
Durchmesser | 1.6*2.0-3.0*6.0mm | ||||||
Kabelgröße (Höhe * Breite) | / | ||||||
Kabelgewicht | 5.5-28.5KG | ||||||
Installations-Temperaturspanne (ºC) | -20+60 | ||||||
Operations- und Transporttemperatur (ºC) | -40+70 | ||||||
Min Bending Radius (Millimeter) | Zeitdauer | 10D | |||||
Min Bending Radius (Millimeter) |
Kurzfristig | 20D | |||||
Minimales zulässiges Dehnfestigkeit (N) |
Zeitdauer | 40 | |||||
Minimales zulässiges Dehnfestigkeit (N) |
Kurzfristig | 80 | |||||
Zerstampfungs-Last (N/100mm) | Zeitdauer | 200 | |||||
Zerstampfungs-Last (N/100mm) | kurzfristig | 1000 |
Standardfarbe der Faser und des Rohrs
Faserart | Einheit | Inspektion G652 |
Inspektion G652D |
Millimeter 50/125 |
Millimeter 62.5/125 |
Millimeter OM3-300 |
|
Bedingung | Nanometer | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
Verminderung | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
Dispresion | 1550nm | Ps/(nm*km) | ---- | ≤18 | ---- | ---- | Dispresion |
1625nm | Ps/(nm*km) | ---- | ≤22 | ---- | ---- | ||
Bandbreite | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | Bandbreite |
1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
Nullstreuungswellenlänge | Nanometer | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
Nulldispresion Steigung | Nanometer | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
PMD maximales einzelnes Fibr | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
PMD-Entwurfs-Verbindungs-Wert | Ps (nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
FaserGrenzwellenlänge λc | Nanometer | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
Kabel sutoff Wellenlänge λcc |
Nanometer | ≤1260 | ≤1260 | ---- | ---- | ---- | |
MF | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
Numerisch Öffnung (Na) |
---- | ---- | 0,200+/ -0,015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
Schritt (Durchschnitt von bidirektionalem Maß) |
DB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
Unregelmäßigkeiten über Faser Länge und Punkt |
DB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
Dicontinuity | |||||||
Unterschiedrückstreuung Koeffizient |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
Verminderungseinheitlichkeit | dB/km | ≤0.01 | ≤0.01 | ||||
Kern dimater | um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
Manteldurchmesser | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
Umhüllungsnichtkreisförmigkeit | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
Beschichtender Durchmesser | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
Beschichten/Buchfink konzentrisch Fehler |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
Kreisförmigkeit nicht beschichten | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
Kern/Umhüllung conentricity Fehler | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
Locke (Radius) | um | ≤4 | ≤4 | ---- | ---- | ---- |
Verpackung u. Versenden
Unternehmensprofil
Dongguan TW-SCIE Co., Ltd. ist ein High-Teches Unternehmen, das auf die Forschung und Entwicklung, die Produktion, die Verarbeitung, die Verkäufe und die Netztechnik von Kommunikationsprodukten aus optischen Fasern sich spezialisiert und hat unabhängige Import- und Exportrechte. Die Firma hat eine Gruppe loyale, eingeweihte, kluge, starke Berufs- und technische Talente, festgelegt an der Spurhaltung der Produktentwicklung und -anwendung der optischen Nachrichtenübertragung der Welt modernen. Die Firma R u. D, Produktion, Management der Hauptprodukte sind, Lichtleiterkabel, optischer Transceiver, optischer MODEM und so weiter aus optischen Fasern. Produkte sind in der Kommunikation, in elektrischen Strom-, Bahn-, Militär- und anderen in Verbindung stehendenabteilungen weitverbreitet, exportiert in Frankreich, Indien, Singapur, Malaysia und andere Länder.
Unsere Vorteile
1. Hoch- Integritätsunternehmen (90% Stammkunden).
2. gute Qualität mit EXW-Preis (a-Berufshersteller).
3. kürzeste Lieferfrist (1000km FTTH benötigen gerade 1 Tag).
4. QC: ISO 9002, ROHS, REICHWEITE.
5. ist MOQ 1KM.
6. kostete Testlaboratorium des Exklusiven 3,000,000RMB
7. stellten freie Proben zur Verfügung.
8. besonders angefertigt.
Ihr Problem zu lösen ist unsere Priorität, pls sich fühlen frei, mit uns in Verbindung zu treten!
