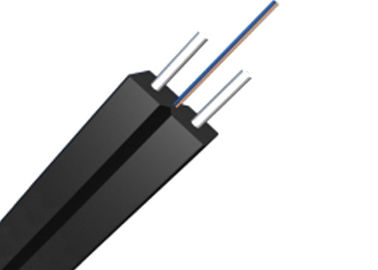

Innen-Abfallkabel GJXH
Glasfaserkabel SM G657A1 mit LSZH Schwarzer Jacke
Hergestellt mit Außenhülle, optischen Fasern und Stärke (Stahl/GFK)
Anwendungsszenario
Innenraum-Teilverkabelung
FTTH-Faseroptik zum Heim, Benutzerterminal
vertikale Welle, Gebäudeverkabelung
Technische Merkmale
Dauerhafte, biegebeständige Glasfaser bietet eine größere Bandbreite und verbessert die Eigenschaften der Netzwerkübertragung.
Das schmetterlingsförmige Querschnittsbild ist durch eine LSZH- oder PVC-Außenhülle geschützt
Langlebige, biegebeständige Glasfaser bietet eine größere Bandbreite und verbessert die Eigenschaften der Netzwerkübertragung
Die optische Faser ist leicht zu entfernen, leicht, klein und hat ein einzigartiges Rillen-Design, das die Installation und Wartung von Verbindungen erleichtert.
Allgemeine Angaben
| Typ des Kabels |
FTTH (Drop Kabel) |
| Art der Faser |
Die in Absatz 1 genannte Regelung gilt nicht für die Verwendung von Zellstoff. |
| Anwendung |
FTTH, LAN |
| empfohlene Installationsmethoden |
Luftfahrzeug |
| Umwelt |
Innenräume |
| Temperaturbereich |
-40°C bis 70°C |
Spezifikationen für Fasern
| Faserstil |
Einheit |
S.M.
G652D
|
S.M.
G657A1
|
S.M.
G657A2
|
| Zustand |
m |
1310/1550 |
1310/1550 |
1310/1550 |
| Abschwächen |
dB/km |
≤ 0,36/0.23 |
≤ 0,35/0.21 |
≤ 0,35/0.21 |
| Dispersion |
1310 nm |
PS/n*km |
≤ 18 Jahre |
≤ 18 Jahre |
≤ 18 Jahre |
| 1550 nm |
PS/n*km |
≤ 22 |
≤ 22 |
≤ 22 |
| Null-Dispersionswellenlänge |
m |
1312±10 |
1312±10 |
1300 bis 1324 |
| Nullverstreuungsneigung |
PS/nm2 × km |
≤ 0091 |
≤ 0090 |
≤ 0092 |
| PMD Höchstmenge einzelner Fasern |
[ps/√km] |
≤ 02 |
≤ 02 |
≤ 02 |
| PMD-Entwurfsverknüpfungswert |
PS/nm2 × km |
≤ 008 |
≤ 008 |
≤ 008 |
| Wellenlänge der Faserabschnitte λc |
m |
¥1180,≤1330 |
¥1180,≤1330 |
¥1180,≤1330 |
| Wellenlänge des Kabels λcc |
m |
≤ 1260 |
..... |
..... |
| MFD |
1310 nm |
Ich weiß nicht. |
9.2 ± 0.4 |
9.0±0.4 |
90,8 ± 0.4 |
| 1550 nm |
Ich weiß nicht. |
100,4 ± 0.8 |
10.1 ± 0.5 |
90,8 ± 0.5 |
| Schritt ((Mittel der bidirektionalen Messung) |
dB |
≤ 005 |
≤ 005 |
≤ 005 |
| Unregelmäßigkeiten über die Faserlänge und Punktdiskontinuität |
dB |
≤ 005 |
≤ 005 |
≤ 005 |
| Differenzrückstreuungskoeffizient |
dB/km |
≤ 003 |
≤ 003 |
≤ 003 |
| Einheitlichkeit der Dämpfung |
dB/km |
≤ 001 |
≤ 001 |
≤ 001 |
| Durchmesser der Verkleidung |
Ich weiß nicht. |
125.0±0.1 |
1240,8 ± 0.1 |
1240,8 ± 0.1 |
| Nicht kreisförmiges Verkleidungsmaterial |
% |
≤ 10 |
≤ 07 |
≤ 07 |
| Durchmesser der Beschichtung |
Ich weiß nicht. |
242 ± 7 |
242 ± 7 |
242 ± 7 |
| Konzentrischer Fehler der Beschichtung/Körbe |
Ich weiß nicht. |
≤ 120 |
≤ 120 |
≤ 120 |
| Beschichtung ohne Kreislänge |
% |
≤ 60 |
≤ 60 |
≤ 60 |
| Fehler bei der Konzentrizität des Kerns/der Verkleidung |
Ich weiß nicht. |
≤ 06 |
≤ 05 |
≤ 05 |
| Ruder (Radius) |
Ich weiß nicht. |
≥ 4 |
≥ 4 |
≥ 4 |
StandardsCGeruchIch...Ausweis derFIber
| - Nein. Ich weiß nicht. |
1 |
2 |
3 |
4 |
| Farbe |
Blau |
Orangen |
Grün |
Braun |
KabelDAusdruck
| Artikel |
Beschreibung |
| Modell Nr. |
GJXH/GJFXH |
| 1- Faserzahl. |
1 Kern, 2 Kern, 4 Kern |
| 2. Kabeldurchmesser |
3.0*2.0mm |
| 3. Kabelgewicht |
11.5KGS/9.5KGS |
| 4Stärke-Mitglied |
|
| - Material |
Stahl/Großstahl |
| - Durchmesser |
0.45mm |
| 5Außenhülle |
|
| - Material |
LSZH (schwarz/weiß) |
| 6. Markierung der Hülle |
|
| - Art der Kennzeichnung |
Laserdruck |
KabelSStruktur
Leistung des Kabels
| Artikel 2 |
Beschreibung |
| Temperaturbereich der Anlage |
-20 bis +60°C |
| Betriebs- und Transporttemperatur |
-40-+70°C |
| Min. Biegeradius ((mm) |
Langfristig |
10D |
| kurzfristig |
20D |
| Erlaubte Zugfestigkeit ((N) |
Langfristig |
60 |
| kurzfristig |
100 |
| Zersetzungslast (N/100 mm) |
Langfristig |
500 |
| kurzfristig |
1000 |
| Artikel 2 |
Beschreibung |
| Kabellänge |
1 km oder 2 km pro Walze |
| Verpackungsmaterial |
Trommel + Karton |
| Packungsgröße |
Ein Kilometer |
31.5*21*32,5cm |
| 2 km |
34.5*28*35cm |

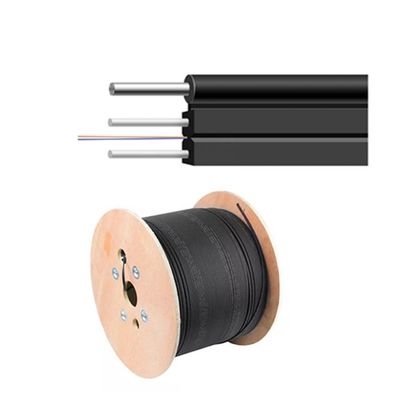

Verpackung und Versand
Das Kabel wird in Längen geliefert, wie in PI angegeben oder nach Bedarf.Der Mindestfassendurchmesser der Trommel darf nicht weniger als das 30-fache des Kabeldurchmesser sein..
Die Kabelenden werden mit Kunststoffschutzkappen versiegelt, um Wasserdurchdringung zu verhindern.Ein Abschlussprüfungsbericht mit Daten über die Dämpfungsleistung für jede Faser wird in der Trommel befestigt..
