Was ADSS-Kabel ist

Gesamt-Nichtleiter selbsttragend Kabel (ADSS) ist eine Art Lichtwellenleiter das ist genug stark, sich zwischen Strukturen zu stützen, ohne leitfähige Metallelemente zu verwenden. Es wird durch elektrisches Dienstprogramm verwendet Firmen als Kommunikationsmedium, installiert entlang vorhandene obenliegende Fernleitungen und die gleichen Stützstrukturen wie die elektrischen Leiter häufig teilen.

ADSS ist eine Alternative zu OPGW und zu OPAC mit niedrigeren Installationskosten. Entwarf, stark zu sein genug, bis 700 Meter Kabel zwischen Stütztürme, ADSS-Kabel zu installieren sind- leicht und klein im Durchmesser und verringerte das Gewicht der Kabel und der Lasten, die auf die Turmstruktur durch Wind und Eis gesetzt wurden.

Das Kabel ist entworfen, damit die inneren Glasglasfasern mit weniger oder keiner Belastung gestützt werden, um niedrigen optischen Verlust in dem Leben des Kabels beizubehalten. Das Kabel ist Mantel, zu verhindern, dass Feuchtigkeit die Faseroptik vermindert. Die Jacke schützt auch die Polymerstärkeelemente vor den UVstrahlen der Sonne.

Unter Verwendung der Monomodefasern und der hellen Wellenlängen jedes nanometres 1310 oder 1550, sind Stromkreise bis 100 Kilometer lang ohne Verstärker möglich. Ein einzelnes Kabel kann so vieles wie 864 Fasern tragen.

Bau-Details

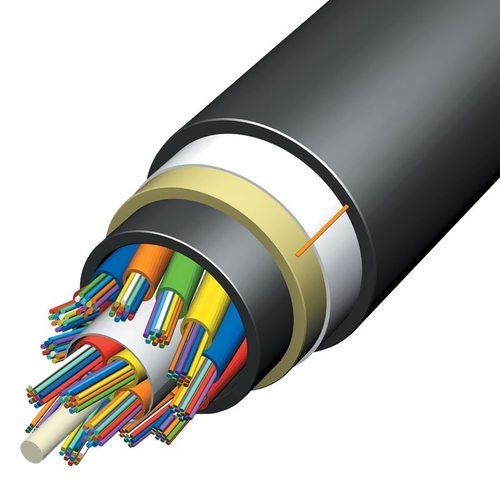

Keine Metalldrähte werden in einem ADSS-Kabel benutzt. Glasfasern werden entweder in lose Pufferrohre gestützt oder vereinbart in einer Bandkonfiguration. Um Belastung auf den Fasern zu verhindern, liefern die meisten Arten die Flunkereiähs mit der überschüssigen lockeren Länge verglichen mit der Länge des Stützteils.

Für längere Spannen erhält der allgemeinste Entwurf seine Stärke von den Aramidfasergarnen, die beschichtet werden, um das wicking Wasser zu verhindern. Das aramid Garnstärkemitglied umgibt einen Kern, der von den mehrfachen Pufferrohren, jeden gebildet wird, der mehrfache Fasern, alle enthält, die einen Kunststoffkern umgeben. Die äußere Hülle bietet Schutz vor Wasser und Sonnenlicht. Eine andere Version besteht aus einem großen Zentralrohr, welches die mehrfachen flachen, dünnen Strukturen enthält, die Faserbänder genannt werden; dieses besteht aus 6 oder 12 Fasern, die zwischen Schichten eines Band ähnlichen Materials lamelliert werden.

Eine andere Art Entwurf benutzt vier glasverstärkte Plastikstärkemitgliedsstränge, und lose Pufferrohre verkabelten in eine Versammlung und durch eine Jacke geschützt.

Zusätze und Installation

Die Installationen, die mit ADSS-Kabel benutzt werden, sind möglicherweise die Spannungsart, benutzt an den Sackgassen, in denen das Kabel Richtung beendet oder ändert, oder sind möglicherweise die Suspendierungsart und das Gewicht einer Spanne mit der Spannung nur halten, die durch die folgende Spanne des Kabels übertragen wird. Stangen verstärkend, werden an den Sackgassen verwendet und können von einer Suspendierungsunterstützung manchmal auf beiden Seiten verwendet werden. Wind-bedingte äolische Erschütterung ist möglicherweise ein Faktor auf längeren Spannen, da ADSS-Kabel leichte, verhältnismäßig Hochspannung und wenig selbst-Dämpfung haben. Anti-Vibrationsdämpfer sind auf jede Spanne nahe den Interventionspunkten installiert möglicherweise, wenn sie benötigt werden. Zusätze dürfen nicht direkt am Kabel aber stattdessen über der Verstärkung von Stangen festgeklemmt werden, um das Kabel vor elektrischem und mechanischem Schaden zu schützen. Beendigungskästen werden benutzt, um Spleißn zwischen dem ADSS-Kabel und „den Innenverdrahtungs“ Kabeldurchführungen einzuschließen und zu schützen.

ADSS-Kabel kann unter Verwendung der Live-spurigen Methoden auf eine angezogene Fernleitung installiert sein. LWL - Kabel werden im Allgemeinen auf die unteren Querarme des Turms gestützt, der gute Freigabe zu Boden schafft. Wenn die Fasern mitten in einem Turm installiert sind, ist das LWL - Kabel unwahrscheinlich, angezogene Leiter zu schlagen. Untere Gewichte und Kräfte werden für Installation aufgewendet, verglichen mit metallischen Kabeln, also kann hellere Ausrüstung benutzt werden.

Installationstechnik ist der Installierung von den obenliegenden Leitern ähnlich, sorgfältig genommen, um das übermäßig feste Verbiegen des Kabels und Anpassung der Senkung der einzelnen Spannen was metallische Kabel anbetrifft zu verhindern.

Schlussfolgerung

ADSS-Kabel ist für Installation in der Verteilungs- sowie Getriebeumwelt ideal. Da die ADSS-Kabel eine optimale Lösung für eine breitere Kombination von Faseranzahlen und von Spannlängen zur Verfügung stellen, neigen mehr und mehr Luftverkabelnsystemprogrammierer, sie für Telekommunikation, wie Energiedienstprogramme anzunehmen, Telcosund Gruppen des privaten Netzes. Kombination der Bequemlichkeit
